Визначник послідовності фаз без підключення до «нуля», електричні схеми

При підключенні деяких видів навантаження (скажімо, двигунів) до трифазної мережі, необхідно дотримуватися послідовність фаз. Пропонований прилад дозволяє швидко визначити послідовність фаз в трифазній мережі з лінійною напругою 380 В. Головна відмінність схеми - прилад не потребує підключення до нульового проводу - для його роботи достатньо лише трьох фаз.

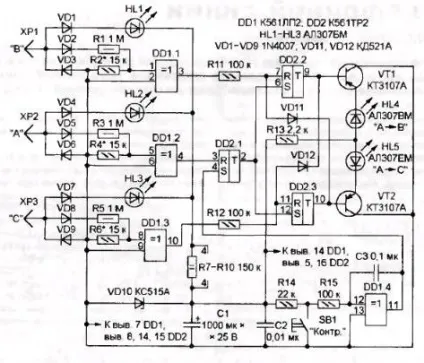

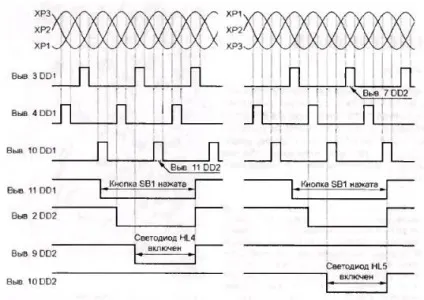

На діодах VD1, VD3, VD4, VD6, VD7, VD9 зібраний трифазний мостовий випрямляч, стабілітрон VD10 обмежує випрямлена напруга до 15 В, яким і харчується схема. Світлодіоди НL1 - НL3 призначені для індикації наявності напруги на кожній з фаз. Тимчасові діаграми роботи приладу наведені на малюнку нижче:

Зліва - «прямий» (А-В-С), праворуч - «зворотний» (А-С-В) порядок проходження фаз

Для визначення послідовності фаз прилад підключають до всіх трьох фаз і натискають на кнопку SB1. Якщо під час натискання загоряється світлодіод НL4, то включення приладу в мережу «пряме» (А-В-С). Якщо горить HL5, то «зворотне» (А-С-В).

У приладі можуть бути використані наступні деталі:

DD1 - К561ЛП2, К1561ЛП14.
DD2 - К561ТМ3 (чотири тригери) або два корпуси К561ТМ3 (два тригера в корпусі).
VT2 - КТ3107 з будь-яким буквеним індексом або КТ361.
VD10 - КС515А, КС511А, КС515Г, КС528Г, КС215Ж.
VD1 - VD9 - будь-які з допустимим зворотним напругою не нижче 600В (КД209В, КД209Б, КД105Г, КД105В, КД243Д-Ж і ін.).
Світлодіоди - будь-які індикаторні.
