Визначення марки будівельного розчину - матеріали і властивості

Марка будівельного розчину визначається на зразках кубічних розміром 70,7 х 70,7 х 70,7 мм у віці 28 діб (рис. 7.4).

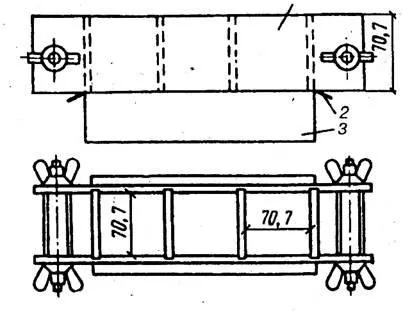

Мал. 7.4. Форма для виготовлення зразків при визначенні марки розчину

Триєдина металева форма заповнюється сумішшю розчину рухливістю менше 5 см в два шари висотою приблизно 4 см. Шпателем ущільнюються шари суміші. Надлишок будівельного розчину зрізають ножем.

Зразки-куби на гідравлічних в'яжучих витримуються в камері при температурі 20 ± 2 ° С і відносній вологості повітря 95-100%, а на повітряних в'яжучих - при температурі 20 ± 2 ° C і відносній вологості повітря 65 + 10%.

Зразки витримують у формах 24 +2 год. Еслікубіческіе зразки виготовлені з повільно тверднуть розчинних сумішей, їх виймають з форми через 2-3 доби.

Зразки, виготовлені з будівельного розчину на гідравлічних в'яжучих, протягом 3 діб зберігають у камері при відносній вологості повітря 95-100%, а час, який залишається до випробування - в приміщенні при відносній вологості повітря 65 + 10% або воді.

Зразки, які виготовляються з розчинних сумішей на повітряних в'яжучих, зберігають в приміщенні при вологості повітря 65 + 10%.

При випробуванні зразків на стиск руйнівне навантаження повинна складати 20-80% максимального зусилля.

Навантаження на зразок повинна збільшуватися з постійною швидкістю не більше 0,6 +0,4 МПа / с до його руйнування.

За руйнівне навантаження приймають максимальне зусилля.

Міцність на стиск обчислюють для кожного зразка розподілом руйнівного навантаження, Н, на робочу площу зразка-куба, мм 2. Розраховують середнє арифметичне результатів випробувань трьох кубів.
