Витрата електродів при зварюванні на 1 м шва
Основний витратний матеріал під час зварювальних робіт - це плавляться електроди. Перед початком робіт потрібно розрахувати необхідну кількість електродів (хоча б приблизно). Витрата залежить від декількох факторів:
- марки електрода або дроту;
- перетину шва;
- виду зварювання.

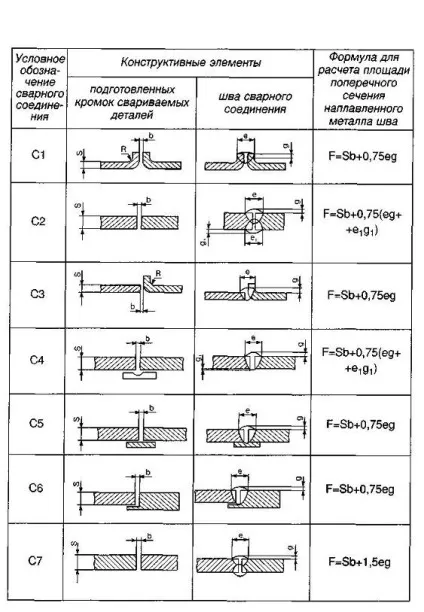

Залежно від типу з'єднання (стикове, кутове, Таврове) по-різному обчислюється площа перерізу шва. Нижче наводимо приклади формул, де b відповідає відстані між крайками деталей, S - товщині деталі, а e і g - ширині і висоті шва.
Норми витрати електродів при зварюванні
В офіційних документах ВСН 452-84 або ВСН 416-81 ( «Відомчі будівельні норми») вказані виробничі норми на 1 стик і на 1 метр шва. Показники розраховані окремо для різних типів зварювання:
- ручного дугового (MMA);
- ручної аргонодугового (TIG);
- автоматичного зварювання під флюсом і т.п.
Приклад нормативів для зварювального з'єднання типу C8:
Витрати електродів на 1 м шва
Витрата електродів можна визначити і самостійно. Він складається з маси наплавленого металу і втрат (до них відноситься розбризкування, освіту шлаку, недогарки). Для початку обчислимо масу наплавленого металу за формулою:
Маса = площа поперечного перерізу шва * щільність металу * довжина шва
Значення щільності легко дізнатися з довідкової літератури (щільність вуглецевої сталі - 7,85 г / куб.см, нікельхромовие стали - 8,5 г / куб.см). Потім по другій формулі розрахуємо сумарний витрата електродів при зварюванні:
Норма витрати = маса наплавленого металу * коефіцієнт витрати
Коефіцієнт витрати залежить від конкретної марки електрода. Ці дані наводяться в нормативних документах, таких як ВСН 452-84 (див. Наступний розділ). Щоб обчислити витрату в кілограмах на погонний метр (кг / м), потрібно прийняти довжину шва в першій формулі за 1 метр.
