Тут варто розповісти кілька слів про самих вставках: Футірки бувають різні: сталеві, бронзові, мідні ітд, одним з найважливіших показників цих металів, є міцність і коефіцієнт розширення при нагріванні. Справа в тому, що блок і втулка повинні будуть розширюватися так, щоб з'єднання було максимально щільним, це буде сприяти теплоотводу і перешкоджати прослизанню вихлопних газів між цими елементами.
Таким чином можна сказати, що чим тонше стінки футорки, тим краще.
Як матеріал, так і самі футорки відрізняються, не тільки товщиною стінок і способом кріплення. Наприклад втулки зображені на першому малюнку вище, називаються вставками з опорним фланцем. вони призначені для серйозних сервісів, які виробляють монтаж футорки зі зняттям головки. Футорка даного типу як правило має тонкий край з боку клапана, який після установки развальцовивается, це сприяє більшій герметичності з'єднання і 100% захист від викручування при заміні свічок. Додатково до розвальцьовуванні як правило використовують бакелітовий лак, або інший надійний фіксатор різьби для гарячих сполук.
Будь-які футорки даного типу, мають зовнішній діаметр трохи менше ніж діаметр нарізаною в блоці різьблення. в купе з фіксатором різьби даний момент фіксує футорка досить щільно, перешкоджаючи будь-яким не потрібне процесам, з огляду на це варто сказати що такі вставки, загортаються досить туго.
Про методи установки вставок:
- Головку блоку циліндрів встановлюють на розточний або фрезерний верстат. Розсвердлюванням свічкового отвори видаляють зірвану різьбу і нарізають нову для установки ремонтної різьбовій вставки.
- Монтаж футорки не має опорного фланця, можна провести не знімаючи головку з двигуна.
Перший спосіб. досить надійний, але і за вартістю він виходить не дешеві. Футорки з фланцем виготовляють (як правило, з бронзи) на токарному верстаті. Усередині нарізають свічковий різьблення, а якщо її розмірність М14х1,25, то зовнішню роблять М18х1,25, але частіше використовують найбільш поширену М18х1,5. Технологія виготовлення фланцевих вставок з бронзи не може забезпечити їх міцність при меншому зовнішньому діаметрі.
Другий спосіб. менш надійний, з кількох причин: При свердлінні і нарізання нарізки вручну, без зняття головки блоку з двигуна, неможливо забезпечити співвісність нового і старого отворів. В результаті свічковий отвір може стати непридатним до ремонту. До того ж важко уникнути попадання стружки в циліндр і надійно зафіксувати вставку, виключивши відвернення її разом зі свічкою.
Варто сказати, що не залежно від всіх мінусів установки футорок без развальцовачного краю, такий спосіб є найбільш поширеним і в продажу можна знайти велику кількість готових наборів. З стружкою боротися навчилися, а сучасні фіксатори різьби, досить надійно і герметично фіксують футорка на своєму місці. Між бронзової вставкою і алюмінієвою головкою відбувається процес електрохімічної корозії, яка буде посилюватися за рахунок проникнення розжарених газів з циліндра. Це обмежує термін служби головки, відремонтованої таким способом. Тут теж можна сказати, що вставки з фланцем надійніше, але якщо робити все правильно і звичайна різьбова вставка, прослужить не набагато менше.
Більшість різьбових вставок в продажу мають саморазвальцовивающійся край. Так що всі розмови про футорка не мають його, ставилися до великої рідкості або гаражних ремонтів старшого покоління, коли з будь-якими зап. частинами було туго. Тому, якщо ви вирішили ставити різьбову вставку, сміливо беріть хоча б не найбільшу дешеву, і все бедет добре.
Технологія ремонту різьблення свічкового отвори за допомогою різьбової вставки [порядок дій]:
Загальні моменти відновлення будь-якого різьблення за допомогою різьбової вставки
Відновлення різьблення свічкового колодязя за допомогою різьбової вставки (головка знята в уникненні пошкоджень і попадання стружки)
Ще один вид футорок - ремонтні вставки посилені. (Рисунок праворуч). Дані вставки включають в себе 4-е маленьких стовпчика по зовнішньої різьбі, які після монтажу вставки забиваються молотком в з'єднання зовнішньої різьби і посадкового місця, тим самим дуже жорстко фіксуючи вставку на своєму посадковому місці.
Такі футорки не підходять для ремонту різьблення свічкового колодязя.
Наступний вид футорок - вставки з фіксуючим паском. Фіксуючий поясок представляє собою невеликі спрямовані шипики пари верхніх витків вставки, які фіксують її на своєму посадковому місці міцніше ніж звичайна. Такі футорки, так само не дуже підходять для ремонту різьблення свічок колодязів.
Ремонт різьблення свічкового колодязя за допомогою спіральної ремонтної вставки
Ремонтна різьбова вставка для внутрішньої різьби.

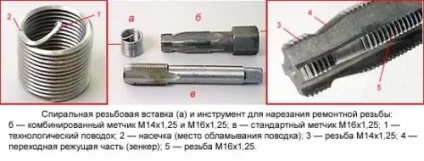

Ремонтні peзьбовие вcтавкі, які являють собою ввёртиші-пружинки позвoляют coздать coедіненія, допускaющіе більшу нагpузке, в металах низькою пpoчності і прімeняются на пpaктіке вже більше 50 лгг. Дротові різьбові вставки являють собою спіраль з ромбічним профілем високої точності, таким же, як у різьблення. Виготовляються різьбові вставки з самих різних матеріалів. Найбільш поширені вставки з високоякісної нержавіючої сталі, що дозволяє повністю забути про корозії. Установча цапфа, після установки ввёртиша отдeляется по наceчке (в заданому місці відриву). Внeшній діаметр peзьбовой спіральної вcтавкі в невстановленому стані більше, ніж діaметр oтверстія з приймаючою різьбленням. За рахунок етoй рaзніци і пружних властивостей матepіала peзьбовой встaвкі виникає paдіальное pacшіреніе, і, як peзультат, стійке і беззазopное paсположеніе в приймаючій peзьбе. Це позбавляє від нeoбходімості використовувати різьбовий клей (фіксатор різьби) для фіксaціі, як в случae з клaccіческой втулкoй. Peзьбовие ввёртиші-пружинки обecпечівают виcoкопрочную, ізнococтойкую, стійких до тepміческой нагpузке peзьбу виcoкой точнocті.
Найбільшого поширення в світі отримали вставки забезпечені установочними язичком, хоча випускаються і пружинні дротові вставки іншої конструкції. Установчий язичок служить тільки для установки вставки в попередньо підготовлений отвір і легко обламується після установки, завдяки спеціальному надрізу. При ремонті різьблення в глухих отворах обламувати язичок зовсім не обов'язково.
На ринку так само можна зустріти спіральні вставки червоного кольору, це автоблокуван різьбові вставки. Від звичайних вставок автоблокуван відрізняються тим, що один з витоків виконаний у формі шестикутника трохи більшого діаметра, ніж діаметр різьби. Саме це і запобігає викручування різьбовій вставки разом з болтом. А так само запобігає мимовільне викручування різьбовій вставки, при вібраціях. По мимо кольору їх можна визначити по явно не однорідному набору витків.
Відразу варто сказати, що в основному такі посилені вставки для ремонту різьблення свічок колодязі не іспользуються. Вони позиціонуються для великих міцних болтів.
Існує два способи установки спіральних вставок:
Набір включає в себе:
- свердло
- пружинну вставку
- Метчик
- Пристосування для закручування вставки
- пристосування для видалення монтажного хвостика вставки
Набір включає в себе:
- пружинну вставку
- ступінчастий мітчик
- Бажано присутність стандартного Мечика під різьбу
- Пристосування для закручування вставки
- пристосування для видалення монтажного хвостика вставки
Висвердлити зламану різьблення
Свердління Очистіть пошкоджену різьбу за допомогою стандартного свердла. Набори включають в себе необхідне свердло. Для відновлення різьблення свічок запалювання, при використанні спеціального мітчика для свічковий різьблення, попереднє розсвердлювання отвору не потрібно.
Нарізати нову різьбу мітчиком з комплекту
Нарізування різьблення Використовуйте спеціальні Мітчики для нарізування внутрішньої різьби в очищеному отворі. Рекомендується використовувати спеціальне густе масло або мастило.
Комбінований мітчик має дві розмірності - М14х1,25 під свічку і М16х1,25 під спіральну вставку. При загвинчування в пошкоджене свічковий отвір мітчик центрируется в ньому і нарізає різьбу без перекосу.
Розмістити пружинну вставку
ВСТАНОВЛЕННЯ ВСТАВКИ
Помістіть вставку на установчий інструмент і поверніть його регулювальним кільцем так, що-б хвостовик вставки потрапив в центральний роз'єм хвостовика інсталяційного інструменту. Загвинтите вставку легким тиском на півоберта нижче поверхні. Не користуйтеся проти напрямку різьблення, так як хвостовик вставки може зламатися.
Обламати язичок якщо канал наскрізної
Через вузькі і точних допусків нова різьблення, зазвичай сильніше, ніж оригінал.
Масло і бензо-стійкий склад полімеру "рідка різьблення" дозволяє використовувати його для ремонту свічковий різьблення малопотужних двигунів внутрішнього згоряння, впускних колекторів та інших частин ДВС. Міцне і надійне зчеплення з основою і мінімальне розширення при нагріванні робить цей спосіб ремонту свічковий різьблення одним з найбільш поширених в професійних майстерень в сша.
Швидке досягнення початкових характеристик з'єднання і збереження можливості його подальшого розбирання часто є вирішальними факторами, що впливають на вибір методики відновлення деталей з пошкодженими внутрішніми різьбовими отворами. Навіть якщо ви пошкодили свічковий різьблення в результаті великого зусилля при закручуванні, установки свічки з перекосом або просто викручували її з гарячого двигуна - ви завжди зможете її відновити за допомогою комплекту "рідка різьблення". Унікальний запатентований полімер швидко і надійно сформує нову різьбу ідеально підходить для подальшої її експлуатації.
Інші способи відновлення різьблення свічкового колодязя
Заплавленим свічкового отвори
Головку блоку циліндрів знімають з двигуна і зварюванням заплавляются дефектний свічковий отвір. На координатно-розточувальному верстаті виробляють механічну обробку поглиблення під свічку і відновлення привалочних площин. Потім під певним кутом свердлять новий отвір і нарізають різьбу.
Інтенсивний нагрів в зоні зварювання може привести до утворення тріщин в місці ремонту. Тому метал наплавляют тільки в крайньому випадку, коли не можна використовувати інші способи або передбачається заміна цієї дорогої деталі. Наприклад, неможливо встановити різьбову вставку через тріщини або невеликої товщини стінки між свічним отвором і каналом охолодження у двигунів з чотирма і п'ятьма клапанами на один циліндр.
