Віртуальна примірювальна Optitex Runway Designer. Як зараз можна шити одяг?

Широко застосовуються на провідних швейних виробництвах світу системи автоматизованого проектування (САПР) одягу, зробили справжню революцію в останні 20 років в технології розкрою виробів і маніпуляції з лекалами. Однак тут слід зазначити, що більшість САПР одягу орієнтовані, перш за все, на масове виробництво виробів і тільки на фігури типового статури.

В результаті покупниці одягу стикаються з труднощами пошуку виробів, що відповідають як зовнішнім виглядом, так і типу фігури. Зараз, коли основним девізом модників і модниць усього світу, стала індивідуальність і неповторність, особливо актуальна потреба в системах проектування одягу на індивідуального споживача. Виробництво одягу з урахуванням індивідуальних потреб невеликими партіями дає також серйозне конкурентну перевагу в боротьбі з виробниками з Китаю і Туреччини, створює потужний позитивний імідж фірми.

Нова хвиля розвитку інформаційних технологій в останні роки, зокрема засобів тривимірної графіки, відкриває для фахівців швейного виробництва нові горизонти і можливості. Це стосується як художників-модельєрів, які формують ескіз вироби, так і модельєрів-конструкторів, розкладають ескіз на складові. І ті, і інші з недавніх пір отримали в своє розпорядження таке зручне «підручний» засіб, як об'ємний (тривимірний) медіа-манекен, який можна не тільки повертати навколо осі, змінювати за габаритами, але навіть змушувати рухатися і дефілювати по віртуальному подіуму.

Як приклад розглянемо, як реалізована тривимірна «одевашка» Optitex Runway Designer в складі однієї з найбільш динамічно розвиваються швейних САПР ізраїльської компанії OptiTex. Ця система цікава, перш за все, за ступенем реалістичності одержуваних тривимірних зразків, загальною кількістю задіяних при моделюванні параметрів, а також доступності безоплатної демо-версії цієї програми.

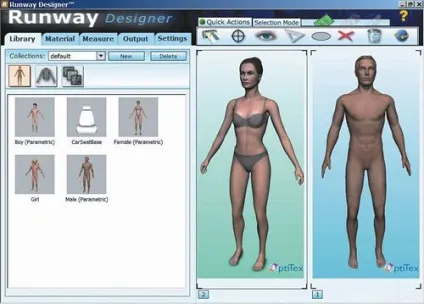

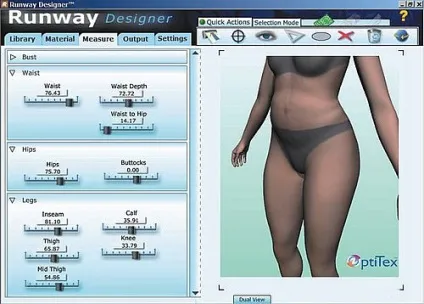

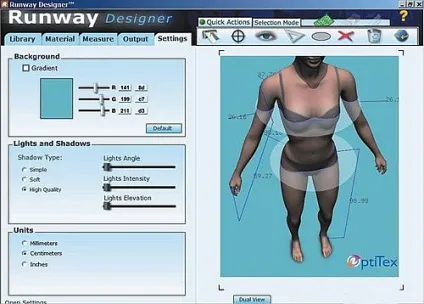

Після запуску програми ви можете вибрати з бібліотеки типових об'єктів Runway інтерактивний параметричний манекен жінки, чоловіки, хлопчика або дівчинки. При цьому користувач отримує можливість «підігнати» стандартний манекен під необхідні габарити, варіюючи розмірними ознаками, відповідно до обмірами реальну людину. На сформованому манекені можна вказати довільні мірки. Для цього в меню Quick Actions є спеціальні вимірювачі у вигляді кутника і кола. За допомогою цих інструментів можна визначити розміри будь-яких частин манекена.

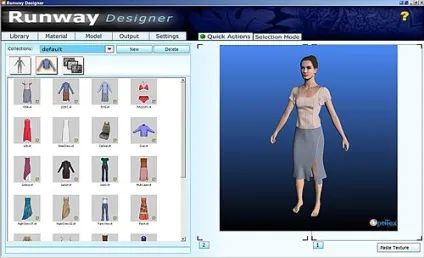

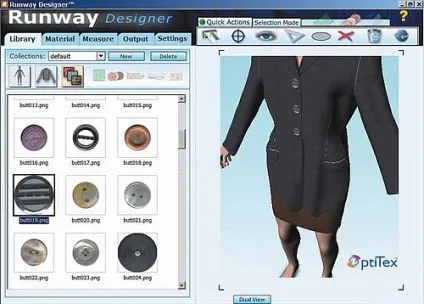

У бібліотеці типових об'єктів Runway Designer вже є певний набір заготовок одягу. «Одягання» відбувається простим перетягуванням заготовки з бібліотеки безпосередньо на зображення манекена. В результаті ви отримуєте досить реалістичну картину того, як даний виріб сидить на манекені, аж до того, які виникають складки, стяжки та інші дефекти, а також квітами вказується ступінь прилягання (посадки) одягу на манекен.

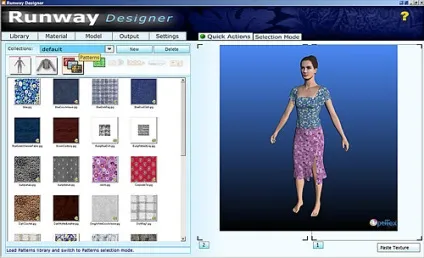

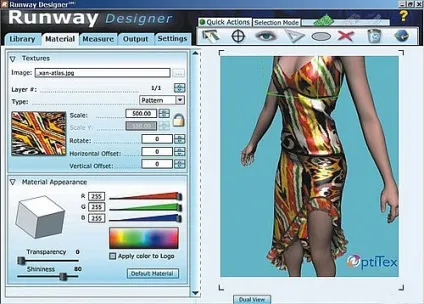

На малюнку показаний приклад використання в якості текстури тканини атласу. Це виявилося неважко: просто необхідно скопіювати файл зображення цієї тканини в папку бібліотеки текстур Collections default Textures, і вона тут же з'являється в списку доступних. Потім простим перетягуванням привласнити це зображення обраним деталей сукні. Для більшої відповідності реальності необхідно збільшити рівень блиску тканини (Shininess) в закладці Material. Там же можна підібрати потрібну величину масштабу малюнка тканини (Scale X, Y), його розворот (Rotate) і розташування уздовж деталей сукні (Horizontal, Vertical Offset). Ще більшу реалістичність образу моделі надає наявність освітлення і відповідних тіней, а також градиентного фону. Управління цими засобами є в закладці Settings.

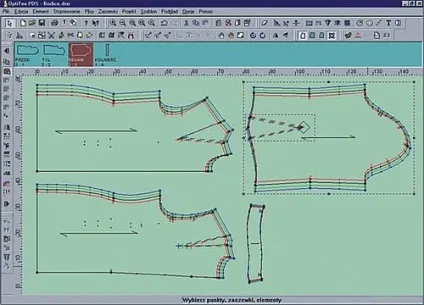

Тепер трохи про сумне, програма не дозволяє створювати нові моделі одягу. Всі доступні моделі знаходяться в папці Clothes. Нові моделі одягу створюються тільки в повній комерційної версії пакету САПР Optitex, яка коштує чималих грошей (близько десяти тисяч євро). Комплект лекал для отримання 3D-зразка попередньо розробляється на площині за допомогою спеціальних конструкторських модулів Optitex. Потім для цих деталей необхідно вказати лінії з'єднання деталей, їх початкове розміщення в просторі щодо віртуального манекена. Крім того, можна також задати фізичні властивості матеріалу, колір, текстуру, вишивку, логотипи тощо. Вибір текстури тканини, зовнішнього вигляду фурнітури і рядки можливий як до, так і після генерації самого зразка в Optitex. Будучи повноцінної швейної САПР, а не тільки пакетом 3D-моделювання, Optitex не вимагає додаткового часу та зусиль для підготовки лекал до процесу одягання, оскільки система має власний конструкторським модулем.

У Optitex також входить потужний модуль розкладки. У ньому, крім базових інструментів, є додаткові можливості, які допоможуть задовольнити, в тому числі і специфічні потреби компаній, що випускають вироби зі шкіри, дамська білизна, м'які іграшки або чохли для автомобільних сидінь. Оригінальний по своїй простоті і зручності у використанні підхід до параметризації базових лекал дозволяє в лічені хвилини зв'язати вимірювання деталей з розмірними ознаками тіла людини. При цьому система забезпечує миттєве інтерактивне перестроювання всіх взаємопов'язаних деталей. Набори значень індивідуальних розмірних ознак зберігаються в спеціальній базі даних і в будь-який час можуть бути застосовані до параметричної конструкції і 3D-манекену.
