Вирішено ноутбук dell не бачить з

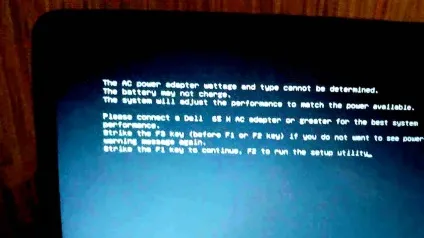

До нас в сервіс звернувся клієнт з проблемою "зарядка dell Неможливо зарядити телефон". як він висловився: його ноутбук DELL INSPIRON 1545 не розпізнає зарядку. При підключенні зарядного пристрою (неоригінального) ноутбук взагалі не запускається без батареї. На екрані з'являється напис: "The ac power adapter wattage and type can not be determined". Так вийшло у нас, але іноді DELL включається, але не заряджається або операційна система повідомляє, що батарея підключена Неможливо зарядити телефон. Причина все в тому ж нерідній зарядному пристрої. У нас же було ось так при включенні:
Рішення виявилося дуже простим. Новомосковський далі.
Ноутбуки DELL мають систему розпізнавання блоку живлення «свій - чужий». На зовнішньому контакті корпус ( «-» харчування) на внутрішньому + 19,5В, "Голка" в центрі роз'єму це інформаційний контакт. На цей контакт з блоку живлення подається сигнал, що несе інформацію про потужності БП. Терморегулятори (призначення висновків) роз'єму блоку живлення (зарядного пристрою) для ноутбуків DELL представлена на малюнку нижче:
Інформація про приналежність блоку живлення Новомосковскется з встановленого в БП чіпа EEPROM фірми Dallas - мікросхеми з трьома висновками (1 висновок підключається на загальний провід або як його називають "землю". 2 висновок використовується для зчитування ноутбуком даних з EEPROM про приналежність блоку живлення і його потужності . Він через резистор 130 Ом з'єднаний з центральним проводом блоку живлення (голкою), 3 висновок не використовується. Завантажити детальний даташит на мікросхему DS2502 можна тут.
З нашої ситуації, для того, щоб змусити ноутбук працювати від нерідного зу є 2 виходи:
- взяти чіп з рідного з / у і пересадити його в нерідний блок живлення
- пересадити чіп прямо в ноутбук.
Ми скористалися другим варіантом, так як в нерідній блоці живлення виявилося всього 2 дроти, що йдуть до гнізда: "+" і "земля". Розібрали ноутбук і рідний БП, який вийшов з ладу, Випаяв з БП чіп і припаяли його до плати ноутбука за схемою на малюнку нижче:

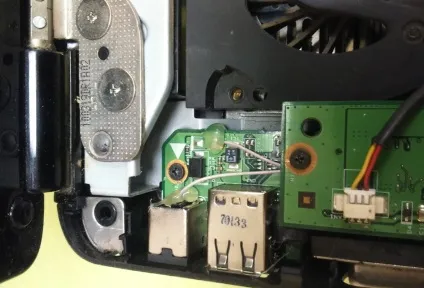

У підсумку ми отримали ноутбук, який буде бачити будь-який блок живлення (зарядний пристрій) з відповідним роз'ємом як рідний (свій). Після перевірки працездатності схеми ховаємо мікросхему в ізоляційну трубку або ізоляційну стрічку і прибираємо у вільний простір корпусу ноутбука, благо його там досить. Ось як це виглядає у нас:
