Випробувальне обладнання - лабораторія для випробування захисних засобів та електроустаткування ЛЕІС

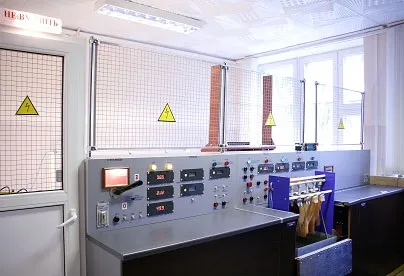

фотографія лабораторії для випробування захисних засобів та електроустаткування
Виробляємо сучасні автоматизовані випробувальні лабораторії і стенди, а також здійснюємо випробування електрозахисних засобів на лабораторіях власного виробництва.
Випробувальні високовольтні лабораторії ЛЕІС комп'ютеризовані і можуть оснащуватися додатковим високоточним обладнанням, що дозволяє проводити також випробування ОПН, розрядників, трансформаторів струму і напруги, сходів, діелектричних килимків, ковпаків і т.д. Ми також самостійно проводимо випробування захисних і електрозахисних засобів вітчизняного та імпортного виробництва c допомогою випробувальних електротехнічних лабораторій серії ЛЕІС.
На даний момент електротехнічні випробувальні лабораторії ЛЕІС нашого виробництва використовуються більш ніж на 60 підприємствах для періодичних та приймальних електричних випробувань засобів індивідуального захисту від ураження струмом (захисних засобів з гуми, інструментів з ізолюючими ручками і т.п.) і електроустаткування.
Випробування засобів захисту проводиться відповідно до загальноприйнятих стандартів, всіма встановленими законодавством вимог та рекомендацій.
За бажанням замовника можливе забезпечення випробувань електрообладнання (ОПН, розрядників, трансформаторів струму і напруги та ін.). Розміри і об'єм випробувань узгоджуються з замовником.
Лабораторія ЛЕІС випускається в наступних модифікаціях:
XX (X) - максимальне змінне випробувальну напругу в кіловольт, Y- варіант комплектації лабораторії додатковими стендами:
А - стенд випробування автоматичних вимикачів;
К - комп'ютерний стенд обробки та оформлення результатів випробувань;
М - стенд випробування трансформаторного масла маслонаполненного обладнання;
П - стенд випробування випрямленою (постійним) напругою;
Т - стенд випробування трансформаторів струму і напруги;
З - додаткове обладнання на вимогу Замовника, сумісний з обладнанням лабораторії ЛЕІС.
Переваги лабораторії випробування засобів захисту в порівнянні з іншими випускаються стаціонарними високовольтними лабораторіями:
- Виконавець забезпечує 100% готовність лабораторії до експлуатації (монтаж, первинний пуск, навчання).
- Всі види випробувань проводяться без попереднього складання схеми випробувань.
- У лабораторії передбачена можливість автоматичного підйому (зняття) випробувальної напруги до заданого часу випробування.
- При пробої одного з виробів в ході групового випробування бот або рукавичок автоматика відключить пробите і продовжить випробування цілих виробів.
- Сушка виробів з ізолюючої гуми здійснюється обдувом попередньо нагрітим повітрям.
- Для вимірювання напруги і струму використовуються точні цифрові прилади.
Основні технічні характеристики ЛЕІС-50
Параметри електричного живлення електротехнічної лабораторії "Введення харчування"
Напруга живлення лабораторії, В
Подача повітря: з підігрівом, при цьому встановлена температура повітря, що подається контролюється і підтримується автоматично.
1. Час безперервної роботи кожного виду випробувань не нормується.
2. Регулятори напруги забезпечують плавне регулювання подається випробувальної напруги.
3. Чинне випробувальну напругу встановлюється в наступних діапазонах:- 0 - 2,5 кВ
- 0 - 15 кВ
- 0 - 50 кВ
- 0 - 100 кВ
- відкритих дверей високовольтного відділення
- включеному заземляющем ножі
- виведеному з нульового положення регуляторі напруги
5. Вимірювальні прилади і органи управління розташовуються таким чином, щоб забезпечити оператору зручне управління і спостереження за ходом випробувань.
6. Всі органи управління і контролю мають написи із зазначенням призначення.
7. Всі вимірювальні прилади, встановлені на лабораторії, внесені до реєстру засобів вимірювальної техніки України та проходять метрологічну повірку відповідно до технічної документації заводу-виготовлювача.
8. Габаритні розміри складових частин лабораторії:
Стенди для розміщення додаткового обладнання:
Стенди для розміщення додаткового обладнання виготовляються по документації основних стендів відповідно до планування приміщення, в якому розміщується лабораторія ЛЕІС.
Розміри стендів забезпечують розміщення додаткового обладнання і повне відділення високовольтного відсіку від зони роботи оператора і електромагнітний захист оператора.
В якості додаткових стендів лабораторії ЛЕІС-ХХ (Х) -М допускається використовувати витяжні шафи ШВ-01-МСК, ШВ-02-МСК, ШВ-03-МСК або інші витяжні шафи за погодженням із Замовником.
Комплектація і характеристики додаткових стендів
Модифікація ЛЕІС-50 (100) -А
Лабораторія модифікації ЛЕІС-50 (100) -А комплектується додатковим стендом для випробування автоматичних вимикачів.
Апаратура що входить до складу стенду:
- Пристрій для перевірки автоматичних вимикачів з максимальними струмами прогрузкі від 63 А до 30 кА за вибором Замовника.
- Реостати навантажувальні, блоки випрямні тестери вакуумних камер вимикачів (при необхідності).
- Технічні характеристики стенда відповідають технічним характеристикам застосовуються пристроїв.
Модифікація ЛЕІС-50 (100) -К
Лабораторія модифікації ЛЕІС-50 (100) До комплектується додатковим комп'ютерним стендом обробки та оформлення результатів випробувань.
До складу стенду входять:
- Персональний комп'ютер
- Лазерний принтер
- Комп'ютерний стіл
Технічні характеристики ПК і його ПО узгоджуються з Замовником.
Модифікація ЛЕІС-50 (100) -М
Лабораторія модифікації ЛЕІС-50 (100) -М додатково комплектується стендом випробування трансформаторного масла маслонаполненного обладнання.
До складу стенду можуть входити:
- Автоматична установка для випробування масла на пробій
- Автоматична установка визначення тангенса діелектричних втрат
- Автоматичний апарат для визначення температури спалаху масла в закритому тиглі
- Вимірювач вологості трансформаторного масла
- Пробовідбірник трансформаторного масла
- Інше обладнання для контролю параметрів трансформаторного масла сумісний з обладнанням лабораторії на вимогу Замовника
Технічні характеристики стенда відповідають технічним характеристикам застосовуються пристроїв. Стенд може комплектуватися додатковою системою витяжки.
Модифікація ЛЕІС-50 (100) П
Лабораторія модифікації ЛЕІС-50 (100) П додатково комплектується стендом випробування випрямленою (постійним) напругою.
Стенд призначений для випробування електрообладнання випрямленою (постійним) високовольтною напругою з виміром струмів витоку.
Технічні характеристики стенда випробування випрямленою (постійним) напругою.
Діапазон постійного випробувальної напруги, кВ
