Електропровідність - величина, зворотна опору, тому її вимір зводиться до визначення опору електролітів. У зв'язку з тим що при пропущенні через електроліт постійного струму на електродах відбуваються процеси. різко збільшують опір системи (поляризація), опір електролітів зазвичай вимірюють за допомогою переменно- [c.55]

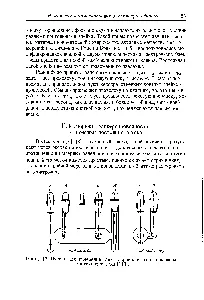

Мал. 17. Осередок для вимірювання електропровідності за допомогою постійного струму [118].

Вимірювання електропровідності за допомогою постійного струму - довідник хіміка 21

Часто електропровідність розчинів вимірюють іншим методо .м, з використанням чотириелектродні осередків (рис. 10.6). За допомогою крайніх електродів Е1 і Еп через осередок пропускають електричний струм, а за допомогою жорстко фіксованих індикаторних електродів Ез і Е4 вимірюють омическое падіння напруги в розчині. Так як через індикаторні електроди струм не проходить, вони не поляризуються, і для вимірювань можна використовувати постійний струм. [C.168]

Судини, що застосовуються для вимірювань електропровідності за допомогою постійного струму, сильно відрізняються від тих, якими користуються при роботі зі змінним струмом. Конструкція цих судин не має істотного значення зазвичай вони представляють собою горизонтальні трубки. причому електроди розташовані на кінцях трубки або в певних проміжних місцях. Постійна судини визначається або шляхом вимірювання об'єму трубки за допомогою ртуті. або за допомогою електроліту, питома електропровідність якого заздалегідь [c.82]

ТОЧНО відома. Цікаво відзначити, що результати, отримані обома методами, як з постійним, так і зі змінним струмом. прекрасно узгоджуються між собою це показує, що застосування змінного струму не вносить жодних специфічних помилок. Недолік методу вимірювання електропровідності за допомогою постійного струму полягає в тому, що він застосовний лише до таких електролітів, для яких можна підібрати неполярізующіхся електроди. [C.83]

Електропровідність розчинів електролітів на практиці визначають за значенням їх опору електричному струму. протікає між двома зануреними в розчин електродами. Принципово вимірювання опору розчину може бути проведено як за допомогою постійного струму, так і змін-ного. Однак на практиці найбільшого поширення набув метод. заснований на використанні змінного струму. Справа в тому, що зміна напрямку струму є найкращим засобом для усунення впливу електролізу і поляризації, при цьому чим вище частота струму, тим менше позначаються на електропровідності [c.164]

Опір металевих провідників можна визначити по падінню напруги на вимірюваному ділянці ланцюга при певній силі струму. протікає через провідник. Вимірювання електропровідності електролітів можна було б провести за допомогою постійного струму Однак якщо між опущеними в розчин електродами пропустити постійний струм, то його проходження викличе хімічні реакції. які можуть привести до зміни складу розчину у електродів. Виділяються газоподібні продукти електролізу будуть покривати частину електродів. виключаючи їх з участі в процесі. Крім того, внаслідок наявності стрибка потенціалу на межі електрод-розчин буде виникати помилка при вимірюванні прикладеної напруги. Все це ускладнює визначення електропровідності. [C.234]

Як видно з рис. V.31 і V.45, з теоретичних і експериментальних даних X емульсії - величина того ж порядку, що і х безперервної фази. яка електропровідність у емульсій М / В і не-провідні у емульсій В / М, Ці характеристики дуже корисні для визначення типу емульсій за допомогою грубого, але простого вимірювання опору постійному струму (Бехер, 1957). [C.382]

Мости для вимірювання опору розчинів. Прецизійні вимірювання електропровідності проводять за допомогою мостів постійного або змінного струму. На рис. 2.4 зображена схема моста Уитстона. працюючого на постійному струмі. Якщо - невідоме опір. то, змінюючи опір домагаються такого положення, коли струм через гальванометр Г пе протікає, що відповідає моменту рівноваги моста. При цьому потенціали точок А і В рівні між собою і виконується рівність яке дозволяє визначити / 1. При Яз = очевидно, = яз- [c.92]

За допомогою даної схеми моделюють умови роботи вимірювальних осередків для різних цілей. Так, наприклад, при вимірюванні електропровідності розчину інтерес представляє тільки значення Rv, величина якого повинна бути визначена, в той час як вплив С. Ле і Су необхідно виключити. При вивченні залежності постійного струму від напруги еквівалентну схему комірки можна спростити, так як після заряду конденсаторів Се і Су струм через них практично не протікає. [C.79]

Електропровідність електролітів зазвичай визначається за допомогою мостової схеми. використовуваної для вимірювання опору провідників I роду. У разі розчинів електролітів застосовують мости, що працюють на змінному струмі. так як проходження постійного струму через розчини призводить до значних помилок, пов'язаних з явищами електролізу і поляризації. [C.92]

Можлива і така постановка задачі. коли вимір електроопору мембран здійснюється як по постійному, так і за змінним струмом [42, 43]. В цьому випадку вимірювальні зондові електроди являють собою підведення впритул до поверхні мембрани носики капілярів каломельних електродів. в які вставлено платинові зонди таким чином. щоб їх кінці збігалися з кінцями капілярів. Особливістю методики одночасного вимірювання опору мембрани на постійному і змінному струмі є використання заземлення вимірювальної схеми в товщі розчину електроліту близько мембрани за допомогою петлі з платинового дроту для зниження наведень. В роботі [43] за допомогою зондового разностного методу встановлено відмінність електропровідностей мембран, виміряних на постійному і змінному струмі. [C.198]

В якості детектора зміни потенціалу при русі кордону між сусідніми електродами підходить електрометрії з високим вхідним опором, що приводиться в дію батареєю. наприклад фірми "Кейтлі" моделі 600 А. Крім того, цей метод дозволяє також проводити досить точні вимірювання електропровідності на постійному струмі за допомогою найбільш віддалених один від Друга електродів. При цьому можна визначити концентрацію стежить розчину, сталу в ході досвіду і, отже, число перенесення цього розчину (див. Розд. III, Б). Даний спосіб дозволяє також безпосередньо виміряти рухливості іонних компонентів стежить і ведучого розчинів (див. Розд. Ш, В). [C.106]

Вимірювання опору w проводиться за допомогою містка опору, питомого змінним струмом. Вимірювання електропровідності електролітів за допомогою постійного струму зазвичай не проводиться. Постійний струм, протікаючи через електроліт, викликає хімічні реакції на електродах (електроліз). Це призводить до зміни стану поверхні електродів і безпосередньо до них прилягає тонкого шару розчину. Внаслідок цього між електродами виникає е. д. з. спрямована назустріч тій е.р.с. яка обумовлює електроліз (ч. III). Поява зустрічній е. д. з. зменшує силу струму в електроліті, т. е. равноценнб збільшення, опору його. Подібне здається збільшення опору вносить помилку в вимір електропровідності. Внаслідок цього для вимірювання електропровідності електролітів застосовується змінний струм досить великий частоти, при якому електроліз був би невоз- [c.56]

Подальші дані були отримані в дослідженнях Реймана і Мургочі [21], а також Реймана і Трелор [22], які вивчали зв'язок термоелектронної емісії. з електропровідністю оксидного шару. Для цієї мети був виготовлений катод. що складався з двох нікелевих або платинородієвих зволікань, покритих оксидом ВаО - SrO. Обидві ці дроту перевивали один з одним і після цього знову покривалися оксидом, що дозволяло вимірювати провідність оксидного шару між обома дротами. Цей катод нагрівався або безпосередньо за допомогою обох дротів, або за допомогою оточувала їх печі, що служила одночасно анодом, В першому випадку для вимірювання провідності. при постійному струмі. застосовувалася схема переривника, за допомогою якої поперемінно включався струм напруження або струм провідності. З таким катодом, були отримані наступні результати [c.322]

Кондуктометрические вимірювання можна проводити при постійному або змінному струмі з використанням мостових або компенсаційних вимірювальних схем. Вимірювання при постійному струмі на практиці проводять рідко, оскільки точрю зафіксувати електропровідність r цих умовах не можна через поляризації електродів. Найчастіше вимірюють електропровідність (опір) розчинів за допомогою установок і приладів, принципова схема яких включає міст Уитстона (рис. 2.4) з джерелом змінного струму частотою 500- 5000 Гц. Детектором струму (нуль-індикатором) служить мікро-амперметр з випрямлячем або електронно-променевий осцилограф. У плечі моста вмонтовані такі опору / я-опір комірки. R - магазин опорів. R і / 2 - змінні опору - плечі дротяного реохорда. Опір R2 має бути близьким до опору розчину. За допомогою ковзаючого контакту G підбирають таке співвідношення Ri і R2, щоб в діагоналі моста ток був відсутній. Тоді опір комірки легко розрахувати [c.106]

Вимірювання температурної залежності електропровідності. карбазолу проводилося на постійному струмі. двоелектродної методом із застосуванням охоронного кільця 131. Для створення омічного контакту між зразками і електродами застосовувався ак-вадаг. Зразок екранувати від високочастотних полів. Викорис -.зованіе підсилювача У1-6 дозволило вимірювати величини електропровідності до 10-1 Ом см-з відносною погреп1ностью 6%. Термост тирование проводилося з точністю до 0,1 ° за допомогою термостата У-10. Вимірювання електропровідності проводилося в атмосфері гелію марки о. с. ч. додатково очищеного ог слідів вологи і кисню. Електропровідність вимірювалася на омічному ділянці рольт-ампер характеристики карбазолу (10В / см). Вимірювання проводились уздовж осі (001), перпендикулярної площині спайності. Хід температурної залежності [c.123]

Визначення електропровідності при високій напрузі і високій частоті. Вимірювання електропровідності електролітів за допомогою змінного струму дуже високої частоти або високої напруги набуло особливий інтерес у зв'язку з сучасними теоріями розчинів електролітів. У цих особливих умовах звичайний метод містка Уитстона непридатний в зв'язку з цим були використані деякі інші експериментальні методи. Основна складність полягає у визначенні положення рівноваги було показано, що найбільш підходящим для цієї мети є бареттерний місток. Одна з різновидів такого містка зображена на рис. 19, II по суті це місток Уитстона. Одна з гілок його містить самоіндукції і і невелику бареттерную лампу з тонкою ниткою паралельно з бареттера включена самоіндукція М. призначена для зв'язку з головним контуром. і конденсатор Сг. Інша гілка містка містить самоіндукції і 4 і бареттер 1. який за своїми властивостями повинен бути ідентичний 1. цей бареттер також шунтований самоіндукцією Жа і конденсатором С. Дві інші гілки містка складають змінні опору і Постійна напруга накладається на місток з допомогою батареї постійного струму. нульінструментом служить гальванометр Г. Включення послідовно з гальванометром самоіндукція перешкоджає проходженню через нього індукованих струмів. На початку досвіду місток врівноважується за допомогою опорів і [c.83]

Визначення електропровідності розчинів електролітів практично зводиться до вимірювання їх опору. Принципово вимірювання опору розчинів може бути проведено як за допомогою постійного, так і змінного струму. Але в обох випадках потрібно вжити особливих заходів для зменшення до мінімуму поляризаційного опору. При використанні постійного струму поляризаційне опір виключається застосуванням непо-лярізующіхся електродів (каломельних, хлорсрібного і ін.). [C.10]

Способами. Вони детально розбираються в посібниках та тут тому не наводяться. Вплив середовища може бути виключено певною мірою при пресуванні зразків під високим тиском і.іі враховано, якщо відомі розміри межкристаллической нространства. Найчастіше для виявлення влпятшя ірімесей досить порівняння Менедем собою результатів, отриманих в однакових умовах. Тоді ступінь спресованості таблеток суттєвої ролі не грає. Вимірювання електричних характеристик монокристалів і пресованих таблеток в принципі проводиться однаково. Схеми вимірювань одні й ті ж. Тому вимір електропровідності кристалічних речовин може бути здійснено за допомогою звичайного гальванометра або миллиамперметра за величиною проходить через зразок постійного струму при заданій напрузі [151]. Чутливість гальванометра. необхідного для зазначених вимірювань, визначається величиною опору зразка. При вимірюванні електропровідності особлива увага повинна приділятися вибору електродів. між якими поміщається зразок. При кімнатних температурах можуть бути використані графітові електроди. а при підвищених - платинові або золоті [152]. Електроди повинні щільно прилягати до поверхні зразка. Це досягається за допомогою спеціальних притискних пристроїв, розвиваючих тиск 100 кг / см. Щоб уникнути поверхневих витоків струму. застосовується спеціальне охоронне кільце, що безпосередньо примикає до поверхні таблетки. Якщо електропровідність речовини дуже мала (опір порядку 10 -10 ом), застосовується метод зарядки еталонного конденсатора [152]. Сутність його полягає в тому, що конденсатор протягом певного часу заряджається проходять через зразок струмом, а потім розряджається через гальванометр. За відхилення індикатора останнього і розраховуються опір або електропровідність. Якщо опір перевищує 10 ом, для вимірювань застосовується електрометрії. Вимірювання електропровідності може також проводитися з використанням змінного струму [152]. Вимірювання електропровідності кристалічних речовин при різних температурах представляє особливий інтерес. оскільки вплив домішок проявляється не тільки на величині електропровідності як такої, а й на характері залежності її від температури [153]. Вимірювання електропровідності при підвищених температурах [c.97]

Швидкість хемосорбції вимірювалася при порівняно низькій температурі (20 ° С) в широкому діапазоні часу, а отже, і доз поглиненої енергії. У всіх дослідах тиск підтримувався приблизно постійним (шляхом послідовних впуску). Зміна тиску не перевищувало 10-15%. Тиск вимірювалося манометром Мак-Леода. Чутливість манометра становила 5.1011 лол / сл. Обсяг реакційного простору становив 700 сл. Вимірювання електропровідності ZnO вироблялося двоелектродної методом на постійному струмі за допомогою приладу МОМ-4. Прилад дозволяє вимірювати електропровідність в діапазоні від 10 до 10 a оле 1 при напрузі, що подається на зразок, що дорівнює 105 в. Вимірювання електропровідності проводилося одночасно з кінетичними вимірами хемосорбції газів на одному і тому ж зразку окису цинку. Для цього в реакційну осередок були упаяні платинові електроди. Порошкоподібний зразок окису цинку насипався в клітинку і злегка утрамбовують для усунення впливу випадкових струсів. Правомірність вимірювання електропровідності в порошкоподібної окису цинку була показана в роботі Солоніцина [6]. [C.243]

Дивитися сторінки де згадується термін Вимірювання електропровідності за допомогою постійного струму. [C.221] [c.840] [c.71] [c.150] Дивитися глави в:
