Одним з лідерів у виробництві вакуумної комутаційної техніки є підприємство "Таврида Електрик" (м.Київ). Продукція підприємства випускається під загальною маркою TEL. Вимикачі вакуумні серії BB / TEL призначені для комутації електричних ланцюгів з ізольованою нейтраллю при нормальних і аварійних режимах роботи в мережах змінного струму частоти 50 Гц з номінальною напругою 6-10 кВ.
Вакуумні вимикачі серії BB / TEL - це комутаційні апарати нового покоління, в основі принципу дії яких лежить гасіння виникає при розмиканні контактів електричної дуги в глибокому вакуумі, а фіксація контактів вакуумних дугогасильних камер (ВДК) в замкнутому положенні здійснюється за рахунок залишкової індукції приводних електромагнітів ( "магнітна засувка").
Відмітна особливість конструкції вакуумних вимикачів серії BB / TEL в порівнянні з традиційними комутаційними апаратами полягає в використанні принципу співвісності електромагніту камери в кожному полюсі вимикача, які механічно з'єднані між собою загальним валом.
Оригінальність конструкції вимикачів BB / TEL дозволила досягти наступних переваг в порівнянні з іншими комутаційними апаратами:
високий механічний і комутаційний ресурс;
малі габарити і вага;
невелике споживання енергії по ланцюгах управління;
можливість управління по ланцюгах постійного, випрямленої і змінного оперативного струму;
простота вбудовування в різні типи КРУ і КСО і зручність організації необхідних блокувань;
відсутність необхідності ремонту протягом усього терміну служби;
доступна ціна.
Пристрій і робота вимикача ВВ / TEL

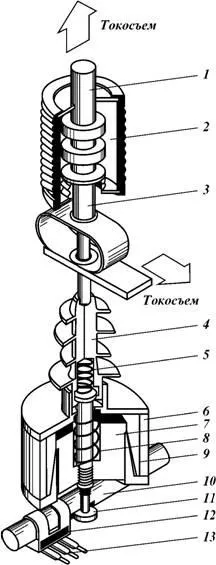

Вимикач вакуумний серії BB / TEL складається з трьох полюсів, встановлених на загальних підставах. Всі три полюси мають однакову конструкцію, зображену на рис. 1.
Мал. 1. Пристрій вимикача ВВ / TEL
Привід вакуумного вимикача серії BB / TEL складається з електромагнітів (по одному на кожну фазу), електрично з'єднаних між собою паралельно, і блоку управління БУ.
Механічно якорі 7 приводних вимикачів з'єднані між собою загальним валом 10, який в процесі включення і відключення повертається навколо своєї поздовжньої осі, і забезпечує виконання таких функцій:
управління покажчиком положенні вимикача "ВКЛ - ВИКЛ";
ручне відключення вимикача при аварійних ситуаціях;
управління контактами для зовнішніх допоміжних ланцюгів за допомогою постійного магніту;
запобігання спрацьовування вимикача в неповно-фазному режимі.
включення вимикача
Початкове розімкнутого стан контактів 1, 3 вакуумної дугогасильні камери вимикача забезпечується за рахунок впливу на рухливий контакт 3 відключає пружини 8 через тяговий ізолятор 4. При подачі сигналу "ВКЛ" блок управління вимикача формує імпульс напруги позитивної полярності, який прикладається до котушок 9 електромагнітів. При цьому в зазорі магнітної системи з'являється електромагнітна сила тяжіння, в міру свого зростання долає зусилля пружин відключення 8 і підтискання 5, в результаті чого під дією різниці зазначених сил якір електромагніту 7 разом з тяговими ізоляторами 4 і 2 в момент часу 1 починають рух в напрямку нерухомого контакту 1, стискаючи при цьому пружину відключення 8.
Після замикання основних контактів (момент часу 2 на осцилограмах) якір електромагніту продовжує рухатися вгору, додатково стискаючи пружину стиснуті 5. Рух якоря триває до тих пір, поки робочий зазор в магнітній системі електромагніту не стане рівним нулю (момент часу 2а на осцилограмах). Далі кільцевої магніт 6 продовжує запасати магнітну енергію, необхідну для утримання вимикача у включеному положенні, а котушка 9 по досягненні моменту часу 3 починає знеструмлюватиметься, після чого привід виявляється підготовленим до операції відключення. Таким чином, вимикач стає на магнітну засувку, тобто енергія управління для утримання контактів 1 і 3 в замкнутому положенні не споживається.
У процесі включення вимикача пластина 11, що входить в проріз валу 10, повертає цей вал, переміщаючи встановлений на ньому постійний магніт 12 і забезпечуючи спрацьовування герконів 13, комутуючих зовнішні допоміжні ланцюги.
відключення вимикача
При подачі сигналу "ВИКЛ" блок управління формує імпульс струму, який має протилежний зміст по відношенню до струму включення і менше амплітудне значення (інтервал часу 4 - 5 на осцилограмах). Магніт 6 при цьому розмагнічується, привід знімається з магнітної защіпки, і під дією енергії, накопиченої в пружинах відключення 8 і підтискання 5 якір 7 переміщається вниз, в процесі руху б'ючи по тяговому ізолятора 4, пов'язаному з рухомим контактом 3. Контакти 1 і 3 розмикаються (момент часу 5 на осцилограмах), і вимикач відключає навантаження.
Вимкнення вимикача
Ручне оперативне відключення вимикача здійснюється шляхом механічного впливу на кнопку ручного відключення, яка в свою чергу через штовхач, шарнірно пов'язаний з валом 10 вимикача, впливає через цей вал на якорі 7 електромагнітів приводу. При цьому розривається магнітна система приводу, її магнітна енергія зменшується, після чого механічної енергії пружини відключення 8 виявляється досить для розмикання контактів 1 і 3 вимикача.
Кнопка ручного відключення одночасно виконує функцію покажчика положення вимикача "ВКЛ - ВИКЛ".
Ручне включення вимикача не передбачено. Для першого включення вимикача, коли на підстанції відсутня харчування ланцюгів оперативного струму, розроблений спосіб включення вимикача електричним шляхом від автономного джерела живлення.
Конструктивні виконання вимикача ВВ / TEL
В даний час випускаються вимикачі двох основних конструктивних виконань:
конструктивне виконання з межполюсние відстанню
200 мм;
конструктивне виконання з межполюсние відстанню 250 мм.
Вимикачі конструктивного виконання з межполюсние відстанню 200 мм призначені переважно для заміни в осередках КРУ вимикачів типів ВМР-10, ВМПЕ-10, ВМПП-10, ВК-10, ВКЕ-10 та інших, а також для застосування у розроблених нових осередках КРУ.
Вимикачі даного конструктивного виконання випускаються двох модифікацій:
з висновком штовхача кнопки ручного відключення в сторону силових струмознімачів;
з висновком штовхача кнопки ручного відключення в сторону, протилежну силовим струмознімачами.
Вимикачі конструктивного виконання з межполюсние відстанню 250 мм призначені переважно для заміни в камерах КСО і КРН вимикачів типу ВМГ-133 та інших, а також для застосування у розроблених нових камерах КСО і КРН.
Технічна характеристика вимикачів серііBB / TEL
Номінальна напруга, кВ
Умови експлуатації вимикачів
Пристрої управління вакуумними вимикачами BB / TEL
Пристрої управління вакуумними вимикачами серії TEL є невід'ємною частиною приводу цих вимикачів, хоча конструктивно вони виконуються у вигляді окремих модулів і можуть бути встановлені як в релейному відсіку шаф КРУ, так і на викатних елементах цих шаф.
Пристрої управління серії TEL забезпечують функціонування вакуумних вимикачів BB / TEL при управлінні ними від будь-якого джерела постійного, випрямленої або змінного оперативного струму.
В даний час випускаються наступні види пристроїв управління:
блок управління BU / TEL-220-05;
блок управління BU / TEL-220-02.
Для адаптації блоків управління типу BU / TEL-01-220-05 до різних джерел оперативного харчування і різними схемами вторинних з'єднань шаф КРУ розроблені і випускаються наступні додаткові види пристроїв управління:
блок управління і розмноження сигналів PR / TEL-01; блок управління і розмноження сигналів PR / TEL-03; блок живлення ВР / TEL-01-220-02-У2; фільтр O / TEL-220-01; фільтр O / TEL-220-02;
блок автономного включення BU / TEL-220-02.
Вибір необхідних пристроїв управління для організації вторинних ланцюгів модернізованих КРУ визначається видом джерела оперативного харчування (акумуляторна батарея, БПНС, БПТ, УПНС і ін.), А також схемою ланцюгів захистів і управління цих КРУ. Вибір пристроїв управління для тих, що розробляються КРУ здійснюється на стадії їх проектування.
Підприємством "Таврида Електрик" розроблений ряд схем підключення вимикача BB / TEL і пристроїв управління до вторинних ланцюгах шаф різних КРУ.
В даний час розроблений проект приводу БО / TEL-220-10У2, який поєднує в собі функції всіх перерахованих пристроїв управління і є функціонально взаємозамінним з більшістю приводів інших вимикачів.
