Вимикач - це

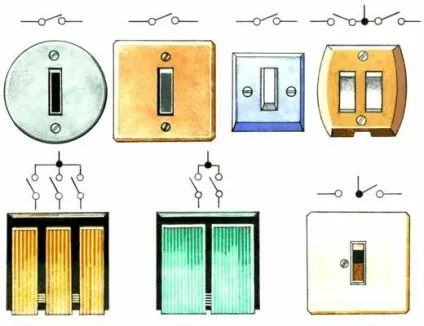

Мал. 1. Клавішні вимикачі.
Мал. 1.
Клавішні вимикачі.
вимикач електричний. Найчастіше побутові вимикачі виготовляють з ручним керуванням, рідше автоматичні, головним чином для захисту електромережі від перевантажень по струму (див. Автоматичний вимикач). Вимикачі можуть розташовуватися на стінах (для включення і відключення люстр), в підставах настільних ламп і настінних світильників (бра), можуть бути змонтовані на проводах, що ведуть до електроприладів, всередині електроприладів (наприклад, холодильників). По конструкції розрізняють вимикачі поворотні, перехідні, кнопкові і ін .; для відкритої і прихованої електропроводки. Різновидом перекидний конструкції є широко поширені клавішні вимикачі (рис. 1). Такі вимикачі не вимагають помітних зусиль для натискання клавіші, вони безшумні і надійні в роботі, мають приємний зовнішній вигляд. Іноді зустрічаються вимикачі у вигляді движка (повзунок). Існують підлогові вимикачі з ножним керуванням, вимикачі, суміщені з светорегулятором. Дуже зручні вимикачі з сенсорним приводом для світильників. У корпусі такого вимикача зібрано електронний пристрій, що спрацьовує при дотику до металевої пластини (при цьому світильник включається). При повторному дотику пристрій повертається в початковий стан і світильник гасне.
При виборі, установці або заміні вимикача насамперед слід завжди мати на увазі, що напруга мережі і сила струму в ланцюзі вимикача не повинні перевищувати значень, зазначених на його корпусі (наприклад, 6 А, 220 В), інакше вимикач буде перегріватися, що може спричинити пожежу. У сирих приміщеннях (підвалах, льохах і т. П.) Повинні встановлюватися спеціальні водонепроникні вимикачі (в захисних кожухах). Необхідно також пам'ятати, що вимикач зазвичай розмикає тільки один з проводів, що йдуть до електричного приладу (наприклад, до лампи), і тоді, коли струм в ланцюзі відсутній, проводи й сам прилад залишаються під напругою, тому доторкатися до їх оголеним металевим частинам небезпечно.
Практика показує, що немає сенсу лагодити зламався вимикач (все одно він довго не прослужить), краще відразу замінити його новим. Приступаючи до самостійної установці нового вимикача, перш за все слід знеструмити відповідну ділянку електромережі. Тільки після цього можна демонтувати старий вимикач: відкрити доступ до його контактної частини, від'єднати дроти від його контактів і видалити вимикач. При цьому дроти потрібно відігнути так, щоб було видно, де вони були приєднані; це особливо важливо при монтажі багатопозиційних вимикачів.
Типові приклади пристрою і монтажу вимикачів наведені на рис. 2 # 151; 5.

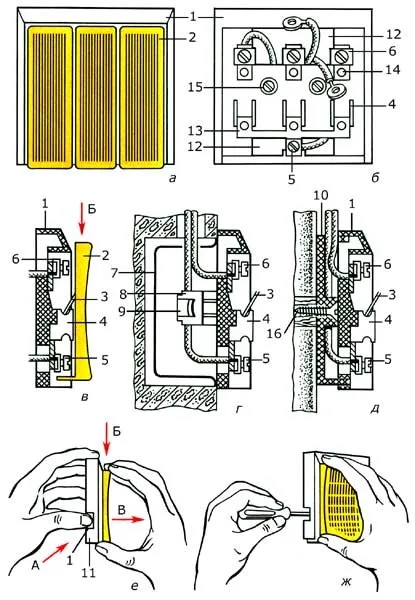

Мал. 2. Пристрій і монтаж трьохпозиційного клавішного вимикача.

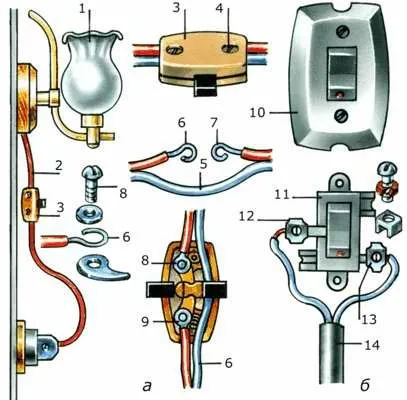

Мал. 3. Вимикачі з кнопковим і клавішним приводом, монтовані на проводах (мережевих шнурах) світильників.
Мал. 3.
Вимикачі з кнопковим (а) і клавішним (б) приводом, монтовані на проводах (мережевих шнурах) світильників:
1 - світильник (бра);
2 - шнур;
3 - кнопковий вимикач;
4 - гвинти, що скріплюють дві частини кнопкового вимикача;
5 - нерозрізаний провідник мережевого шнура;
6 і 7 - колечка на розрізає провіднику шнура для кріплення проводу в затискачах 8 і 9;
10 - кришка клавішного вимикача;
11 - вузол з контактною системою;
12 і 13 - гвинти для приєднання проводів до контактів;
14 - ізоляційна стрічка.

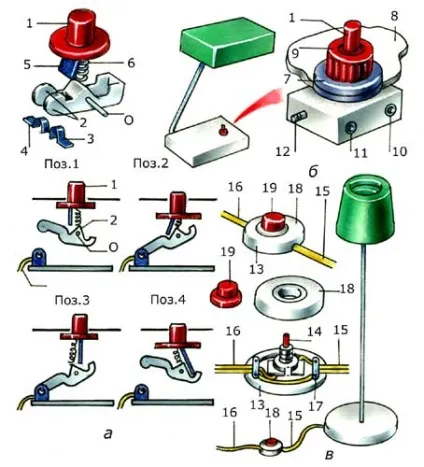

Мал. 4. Вимикачі з кнопковим приводом.
Мал. 4.
Вимикачі з кнопковим приводом:
а - схема, яка пояснює принцип дії вимикача;
б - установка вимикача в підставі настільної лампи;
в - підлоговий вимикач з ножним керуванням;
1 - кнопка;
2 - контактний ніж, який з'єднує висновки 3 і 4, до яких приєднані дроти;
5 - штовхач ножа;
6 - пружина;
7 - шайба;
8 - панель підстави настільної лампи;
9 - Навинчивающийся обойма для кріплення вимикача на панелі;
10, 11 - отвори для підведення проводів до вимикача;
12 - гвинт для затиску проводу;
13 - підстава корпусу ножного вимикача;
14 - ножний вимикач;
15 і 16 - дроти;
17 - дужка для закріплення проводів;
18 - кришка корпусу вимикача з отвором для установки нажімной кнопки 19. Позиція 1 - вихідна позиція вимикача до натискання кнопки (вимикач відключений, пружина 6 розтягнута, ніж 2 знаходиться над контактами). Позиція 2 - позиція після першого натискання кнопки (пружина стиснута, ніж 2 під дією штовхача 5 повернувся навколо осі 0 проти годинникової стрілки і увійшов в контакти 3 і 4). Позиція 3 - позиція після відпускання кнопки (ніж залишився у включеному положенні, пружина розтягнута). Позиція 4 - позиція після вторинного натискання кнопки (вимикач відключений, пружина стиснута, ніж повернувся навколо осі 0 за годинниковою стрілкою і вийшов з контактів;
якщо тепер кнопку відпустити, то вимикач повернеться в вихідну позицію).

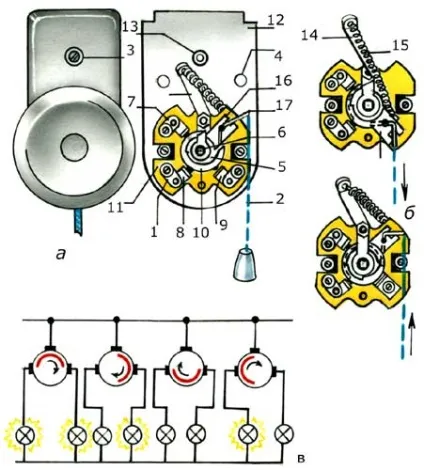

Мал. 5. Перемикач зі шнурковим приводом (підстельовий).
Мал. 5.
Перемикач з шнурковим приводом (підстельовий):
а - зовнішній вигляд;
б - положення деталей перемикача до того, як потягнули за шнурок (ліворуч), після того, як потягнули за шнурок (справа вгорі) і після відпускання шнурка (справа внизу);
в - схема, що ілюструє послідовність перемикання контактів при потягивании і відпуску шнурка;
1 - корпус перемикача;
2 - шнурок;
3 - гвинт кріплення кришки;
4 - отвори для кріплення перемикача до стіни;
5 - фіксатор положення перемикача;
6 - вісь;
7, 8, 9 - контактні пластини;
10 - обойма з контактним містком;
11 - гвинти;
12 - основа перемикача;
13 - отвір з різьбленням;
14 - деталь кріплення пружини;
15 - пружина;
16 - елемент фіксатора;
17 - важіль перемикання.
