Виконання креслення пружини
Пружини застосовуються для створення певних зусиль в заданому напрямку. По виду навантаження пружини поділяються на пружини стиснення, розтягнення, кручення і вигину; за формою - на гвинтові циліндричні і конічні, спіральні, листові, тарілчасті і ін. правила виконання креслень різних пружин встановлює ГОСТ 2.401-68. На кресленнях пружини викреслюють умовно. Витки гвинтової циліндричної або конічної пружини зображують прямими лініями, дотичними до ділянок контура. Допускається в розрізі зображати тільки перетину витків. Пружини зображують з правого навивкой із зазначенням в технічних вимогах істинного напрямку витків. Приклад виконання навчального креслення пружини наведено на рисунку 9.13.
Щоб отримати на пружині плоскі опорні поверхні крайні витки пружини підтискають на ¾ витка або на цілий виток і шліфують. Стиснуті витки не зважають робочими, тому повне число витків n дорівнює числу робочих витків плюс 1,5 ÷ 2: n1 = n + (1.5 ÷ 2) (Малюнок 9.14).
Побудова починають з проведення осьових лінія, що проходять через центри перетинів витків пружини (Малюнок 9.15, а). Потім на лівій стороні осьової лінії проводять окружність, діаметр якої дорівнює діаметру дроту, з якої виготовлена пружини. Окружність стосується горизонтальної прямої, на яку спирається пружина. Потім необхідно провести півколо з центру, розташованого в перетині правої осі з тієї ж горизонтальної прямої. Для побудови кожного наступного витка пружини зліва на відстані кроку будують перетину витків. Справа кожне перетин витка буде розташовуватися навпроти середини відстані між витками, побудованими зліва. Проводячи дотичні до кіл, отримують зображення пружини в розрізі, тобто зображення витків, що лежать за площиною, що проходить через вісь пружини. Для зображення передніх половин витків так само проводять дотичні до кіл, але з підйомом вправо (Малюнок 9.15, б). Передню чверть опорного витка будують так, щоб дотична до півкола стосувалася одночасно і лівої окружності в нижній частині. Якщо діаметр дроту 2 мм і менше, то пружину зображують лініями товщиною 0,5 ÷ 1,4 мм. При кресленні гвинтових пружин з числом витків більше чотирьох показують з кожного кінця один-два витка, крім опорних проводячи осьові лінії через центри перетинів витків по всій довжині. На робочих кресленнях гвинтові пружини зображують так, щоб вісь мала горизонтальне положення.
Як правило, не робочому кресленні поміщають діаграму випробувань, показує залежність деформацій (розтягнення, стиснення) від навантаження (Р1; 2; Р3), де Н1 - висота пружини при попередній деформації Р1; Н2 - то ж, при робочої деформації Р2; Н3 - висота пружини при максимальній деформації Р3; Н0 - висота пружини в робочому стані. Крім того, під зображенням пружини вказують:
· Номер стандарту на пружину;
· N - число робочих витків;
· Повне число витків n;
· Довжину розгорнутої пружини L = 3,2 × D0 × n1;
· Розміри для довідок;
· Інші технічні вимоги.
На навчальних кресленнях рекомендується з перерахованих пунктів вказати п.п. 2,3,4,6. Виконання діаграми випробувань також не передбачено при виконанні навчального креслення.

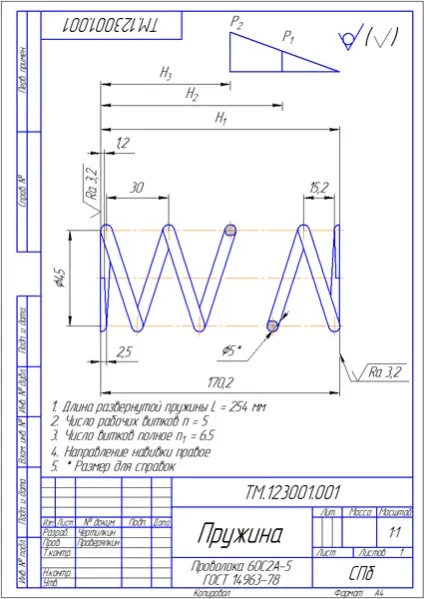

Малюнок 9.13 - Робоче креслення пружини
