Отвір під скління на другому поверсі був залишений великий - 1.5 х 1,9 м, тому пластикове вікно таких розмірів б дуже важким. А вікно в мансарді взагалі нестандартне: дві рами - з неприродними кутами, через що вартість замовлення зросла б ще більше. Тому я зупинився на склінні еркера за допомогою недорогих подвійних рам верандние типу.

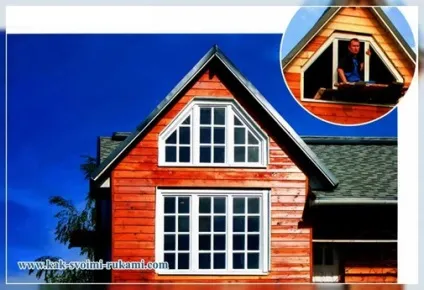

Вікна другого поверху і мансарди

Спочатку в еркері на другому поверсі я планував встановити дві рами, але готових вікон відповідного розміру не знайшов. Довелося трохи зменшити отвір, щоб встали три типові рами, і видалити центральну стійку, зміцнивши отвір з боків.

Найпростіший варіант подальшого скління - взяти просто три рами з великими шибками і приклеїти н ним зовні рейки, імітуючи горбильки, але, на мій погляд, це відразу впадало б в очі і зменшило б візуальний ефект від класичного плетіння. Тому я купив типові верандние рами.

А ось зі скошеними бічними вікнами мансарди довелося повозитися. Варіант - купити стандартне вікно і спиляти під кутом верх - не годився. Довелося, щоб дотримати пропорції і стиль, робити вікна самому.

Один із способів виготовлення нестандартних вікон - збірка їх з прямокутних брусків і потім створення профілю на лицьовій стороні за допомогою фрезерної машини. Фрезера у мене не було, довелося йти іншим шляхом.

Рама для вікна еркера з профільного бруска своїми руками

У тому ж магазині, де я брав верандние вікна, купив триметровий профіль для вікон і став збирати з нього раму. Проблем із з'єднанням профільних брусків в нижніх прямих кутах рами не виникло - відпиляв їх під кутом 45 градусів, а ось з верхніми кутами помучився. Справа в тому, що з'єднання під різними кутами профільних деталей - досить складне. Найпростіший спосіб визначити кут - накласти одну сторону на іншу і провести лінію між двома точками, де краю профілю перетинаються один з одним.

Можна скористатися косинцем, вставивши його в кут перетину брусків по черзі з обох сторін, відзначити це місце і провести лінію майбутнього різу. Однак тут є проблема: часто лицьова сторона профільного бруска не збігається з його тильною стороною. Тому я підганяв брусок тільки з лицьового боку. При складанні рами користувався ручної торцевої пилкою і кутовий торцерезкой. Однак похибки з'єднань все одно були значними.

Послідовність складання вікна для еркера

Спочатку збирав зовнішній контур рами, потім по черзі вставляв внутрішні бруски. У кутах зібраної рами робити пропили було важко, але заздалегідь розрахувати місця всіх різів на брусках і їх довжину, мені здається, ще складніше.

Для додання міцності з'єднань стики промащують клеєм, просвердлював наскрізні отвори через зовнішній контур і з'єднував елементи рами шкантами. Потім зверху додатково вбивав степлером дужки і асі щілини зашпаровував шпаклівкою.

Як коробки рами для саморобного вікна використовував бруски від дверної коробки. У нижній частині рами шпунтубелем зробив канавку і просвердлив два отвори під кутом назовні для стоку води, яка може потрапити всередину окладу рами.

Різка старого скла

Останній раз скло я різав років 10 назад звичайним дешевим склорізом, тобто досвіду в цій справі у мене немає. Хотів замовити заготовку скла у професіонала, але, дізнавшись вартість, вирішив нарізати його сам, тим більше що старих рам від теплиць на дачі залишилося багато.

Купив звичайний китайський роликовий склоріз за 100 рублів і навіть вирізав абияк два скла, але на цьому удача відвернулася від мене. Скло билися і ламалися як завгодно, але тільки не по лінії різу. Поліз в Інтернет і навіть звернувся зі своїм китайським склорізом до професіонала, щоб дізнатися, що не так.

В результаті зробив для себе висновки

• Заміряти отвори під скла треба на кожній рамі. Навіть при однакових габаритах розміри стекол виявилися різними. Розмір скла повинен бути менше рами на 2-3 мм з кожного боку.
• Склоріз можна купити звичайний роликовий, але краще рублів за 200-300, вартість професійного - від 1 500 рублів.
• Перед різкою бажано вмочити ролик склоріза е гас.
• Скло повинно бути чистим. На старе скло в місці різу я бризкав засіб для миття скла і протирав ганчіркою.
• Для поліпшення тепло-, звуко- і гідроізоляції місця з'єднання скла з рамою промазуйте силіконом. В кінці все покрив фарбою, зовні ніби вийшло непогано - принаймні, око радує.

Вікно еркера фото

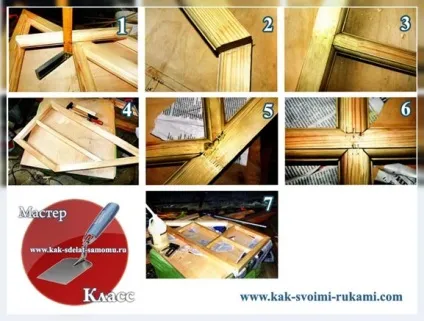

1. Визначення ліній різу за допомогою угольніка.2. Визначення лінії різу по месту.3. З'єднання середнього бруска під прямим углом.4. Врізка середнього бруска.5.Соедіненіе двох внутрішніх брусків з рамою. 6. Центральне з'єднання брусків переплёта.7.Общій вид зібраної рами.
