Вигрібна яма з бетонних кілець без дна пристрій, як зробити своїми руками

Найпростішими спорудами для утилізації каналізаційних стоків є вигрібні ями. Однак і серед них існують варіанти, що відрізняються один від одного з точки зору конструкції, принципу дії та ефективності. Правильно облаштована вигрібна яма з бетонних кілець без дна може стати вельми зручним пристосуванням, необхідність в очищенні якого буде виникати значно рідше, ніж при експлуатації звичайних накопичувальних ємностей.

Різновиди вигрібних ям

Всі види каналізаційних резервуарів даного типу можуть бути розділені на кілька основних видів.

• Моделі з дном фактично не здійснюють будь-якого очищення стоків і служать лише накопичувачами для подальшої відкачки за допомогою асенізаторської машини.

Герметична вигрібна яма з дном має потребу в регулярному відкачування

Конструкції з перетіканням є, по суті, двокамерними септиками. в яких здійснюється осадження твердих частинок в першому резервуарі і грунтова фільтрація в другому, а найчастіше - і аеробне розкладання домішок мікроорганізмами. Така переливна вигрібна яма з бетонних кілець за якістю очищення стоків значно виграє у конструкції, описаної далі.

Схема вигрібної ями з бетонних кілець з двох камер (простого септика)

Однокамерна модель без дна - це певний перехідний варіант між звичайним накопичувачем і септиком. Дешеві і прості конструкції забезпечують в той же час часткову очистку стоків і їх дренування в грунт, за рахунок чого заповнення резервуара відбувається набагато повільніше, а послуги асенізаторів і витрати на них потрібні значно рідше.

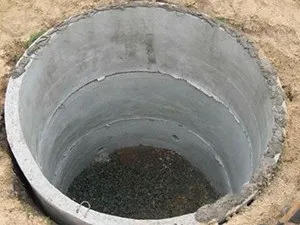

Пристрій вигрібної ями із залізобетонних кілець без дна

У той же час існують деякі обмеження з точки зору можливості установки такого очисної споруди.

• Вода через фільтр буде безперешкодно йти в грунт тільки в тому випадку, есліпочва на ділянці піщана, пухка, з хорошою влагопроницаемостью. Глина або суглинок можуть пропускати стоки в перший час, однак незабаром стануть практично герметичним перешкодою.
• Ще одна умова - низький рівень залягання ґрунтових вод. Вважається, що грунтові води мають бути остаточні не ближче, ніж 50-100 см від нижньої частини очисної конструкції, щоб уникнути змішування їх із забрудненими стоками і поширення шкідливих речовин.

Вибір обсягу резервуарів будь-якого типу нормується санітарними нормами і правилами і повинен бути не менше добового обсягу стоків, помноженого на 3. Розрахувати таку кількість можна, виходячи з норм споживання води на одну людину - 200 літрів на добу. Очевидно, що мінімальний обсяг вигрібної ями для дачі може бути менше через періодичності її використання. У той же час слід пам'ятати, що, чим менше обсяг резервуара, тим частіше доведеться викликати асенізаторську машину і оплачувати її послуги.

Важливо: Монтаж вигрібної ями з бетонних кілець без дна можливий тільки за умови, що обсяг добових стоків не перевищує 1 м³.

У ямах без дна і в двокамерних моделях можна використовувати спеціальні біопрепарати, що сприяють розкладанню органічних домішок. Це буде сприяти зниженню швидкості наповнення резервуарів.

Місце встановлення

Вигрібна яма своїми руками з бетонних кілець може бути побудована не на будь-якому місці. Особливо складно вибрати місце на ділянці зі складним рельєфом.

• З одного боку, розміщення очисної споруди в найнижчому місці підвищує ризик забруднення ґрунтових вод.
• З іншого, розташувавши його на височини, складно забезпечити необхідний ухил каналізаційного трубопроводу (2 см на кожен метр довжини).

Існують також санітарно-гігієнічні та будівельні норми, що обумовлюють необхідне видалення очисних споруд від основних об'єктів. Вирішуючи, як зробити вигрібну яму з бетонних кілець, слід пам'ятати, що для очищення її буде необхідний під'їзд для асенізаторської машини, в той же час не можна розташовувати конструкцію ближче, ніж 2 метри від основної дороги.

На фото схема розташування вигрібної ями на ділянці

Мінімальна відстань від вигрібної ями до інших об'єктів становить:

• до вхідних дверей будинку і до будь-якого з вікон - не менше 5 метрів,
• до джерела питної води - не менше 30 м,
• до плодових дерев і городу - не менше 5 метрів.

Монтаж вигрібних ям з бетонних кілець

Будівництво вигрібної ями з бетонних кілець вимагає залучення вантажопідйомної техніки, наприклад, автокрана. Кільця можуть мати різний діаметр (до 2 метрів, але частіше використовуються моделі з діаметром в 1 метр), але вони в будь-якому випадку мають занадто великою вагою для того, щоб їх можна було встановити в котлован вручну.

Оренда спецтехніки вимагає додаткових витрат, однак, використання готових блоків істотно скорочує час виконання робіт. Установку кілець, труби, що підводить і покриття стінок резервуара герметизирующим складом можна виконати протягом одного робочого дня. Після цього важливо витримати термін затвердіння герметизирующих складів перед тим як приступити до засипання.

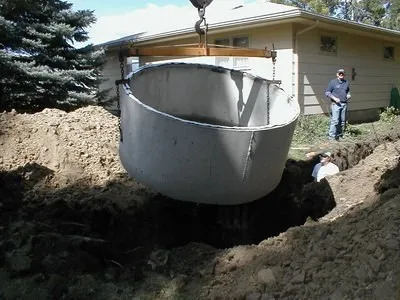

Установка залізобетонних кілець в котлован

При будівництві моделі з дном (накопичувача) певний час може знадобитися для застигання і набору міцності залитої бетоном стяжки. Тільки після цього на неї можна встановлювати кільця.

Монтаж вигрібних ям має свої нюанси залежно від особливостей конструкції.

• Накопичувальні моделі з дном передбачають виконання бетонної стяжки. на яку згодом будуть встановлюватися бетонні кільця. В якості альтернативи можна придбати для дна накопичувача і нижньої частини першого резервуара двухкамерной ями кільця з дном. Такі вироби також є у продажу.

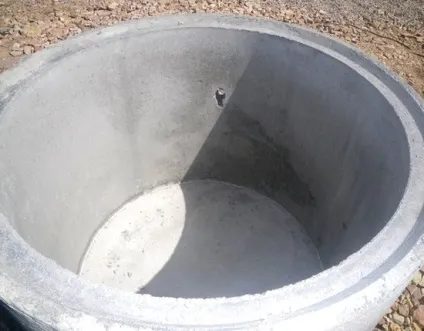

Для герметичних камер вигрібної ями або септика зручніше використовувати бетонні кільця з дном

Вигрібна яма з бетонних кілець без дна потребує пристрої фільтруючого шару. Для нього можуть використовуватися різні сипучі, що не вбирають воду будівельні матеріали, в тому числі, щебінь, гравій та ін. Найбільш ефективним варіантом є організація двох шарів: нижнього піщаного і верхнього з крупного щебеню. Для підвищення ефективності та запобігання замулювання фільтруючих шарів практикують укладання «прошарків» з Термосклеєний геотекстилю під нижнім шаром і між шарами. Вода проходить такі фільтри повільно, залишаючи на його матеріалі частки осаду, таким чином в грунт йдуть вже освітлені стоки. При необхідності для підвищення інтенсивності дренування можна в нижній частині встановлювати залізобетонні кільця з перфорацією.

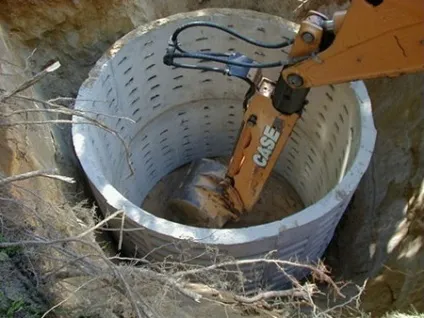

Перфоровані жб кільця можна використовувати для кращого дренажу

Зливна яма з бетонних кілець з двома камерами є з'єднанням першого та другого варіантів. В цьому випадку кільця першого резервуара монтуються на стяжку, а другого - на фільтруючий шар.

Чи можлива організація вигрібної ями без відкачування своїми руками. Це питання ми розібрали в окремій статті.

Інструкція по влаштуванню вигрібної ями з автомобільних коліс знаходиться тут. Цей варіант є одним з найбільш простих в реалізації.

Загальні правила монтажу вигрібних ям з бетонних кілець

При влаштуванні подібних очисних споруд важливо дотримуватися певних правил і порад.

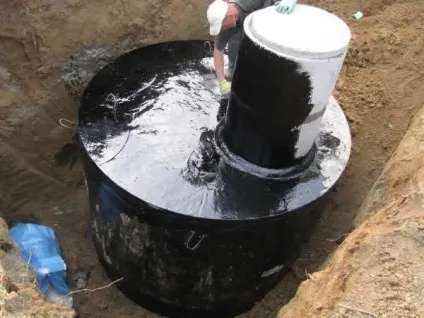

Гідроізоляція вигрібної ями з бетонних кілець

Для підвищення міцності стяжки конструкцій з дном можна армувати фундамент ломом металу, каменем або цеглою, однак, необхідно стежити, щоб всі армирующие елементи знаходилися повністю в розчині, що не виступаючи на поверхню.

відкачування стоків

Пристрій зливної ями з бетонних кілець передбачає наявність у верхній кришці отвори для установки вентиляційної труби, а також люків для відкачування вмісту. Люки, як і самі кришки, повинні бути утепленими, в іншому випадку верхній шар вмісту буде замерзати в холодну пору року, що утруднить процес відкачування.

Для контролю за рівнем наповнення в дорогих енергозалежних септиках і локальних очисних станціях використовуються автоматичні системи та датчики. У звичайних вигрібних ямах не складно стежити за рівнем за допомогою поплавкового пристрою.
