Вигрібна яма своїми руками схеми, етапи роботи та рекомендації
Вигрібна яма - це найпростіша конструкція для збору відходів від автономної каналізації. У приватних будинках її вибирають за легкість установки і прийнятну ціну монтажу. Крім того, вона відмінно замінює більш популярні на сьогоднішній момент септики, в тих випадках, коли установка подібної конструкції неможлива, наприклад, з огляду на надто високого рівня вологості грунту. Ще одна перевага будь-якого типу вигрібної ями в тому, що її цілком можна зробити і встановити самостійно. Вигрібна яма своїми руками не вимагає особливих навичок і умінь. На всіх етапах можна просто скористатися інструкцією, яку ви знайдіть в нашій статті.
Типи вигрібних ям
Сучасні септики частіше виконують з пластика. У випадку з вигрібними ямами вибір матеріалів набагато ширший. У невеликих приватних будинках цілком можна скористатися і підручними засобами, наприклад, якщо у вас залишилися цеглу від спорудження будинку або кілька великих шин.
Більш продумані вигрібні ями роблять із пластику й бетонних кілець. Саме ці матеріали користуються найбільшою популярністю.
Крім цього, всі вигрібні ями можна поділити ще на два типи, в залежності від самої конструкції: з дном і без дна. Ємності з дном заповнюються трохи швидше, а, значить, потрібно витрачати більше часу і коштів на догляд за ними і регулярне очищення. Однак, такі конструкції абсолютно не шкодять навколишньому середовищу.

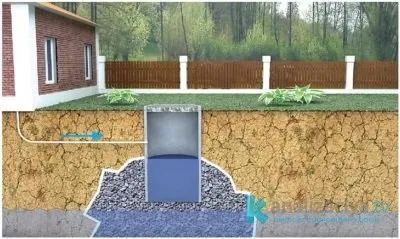

У вигрібній ямі без дна або з системою перфорації (отвори верхньої частини конструкції), відбувається процес відшаровування. Нагорі залишається рідкий шар. Вода з нього вбирається в грунт і яма поступово самоочищається. Викачувати відходи з неї доведеться не так часто, однак, такі ями офіційно заборонені.
Підготовчі роботи перед установкою вигрібної ями
Вигрібна яма своїми руками в незалежності від використовуваних матеріалів повинна встановлюватися згідно з кількома загальноприйнятим правилам.
В першу чергу вам потрібно подбати про правильне її обсязі. Він повинен рівнятися мінімум 100 л на одну людину, яка постійно проживає в будинку, але це підходить тільки в тому випадку, якщо вигрібна яма без дна, тобто буде постійно очищатися самостійно. У випадку з замкнутої ємністю, потрібно робити більш серйозні розрахунки. Для цього необхідно враховувати кількість постійно проживаючих в будинку людей, приблизний термін очищення, а також середня кількість використовуваної води на добу.
В якості останнього параметра зазвичай береться середній показник в 100 л. Саму формулу розрахунки ви можете побачити на цій схемі.
Де V - це обсяг, Х - це кількість людей, Y - це термін оптимального очищення вигрібної ями, а Z - це середній показник витрати рідини, тобто 100 л.
Візьмемо, наприклад, будинок, де постійно проживає три людини. Очищати яму господар збирається не частіше, ніж раз в два тижні, тобто 14 днів.
Виходить наступна формула:
V = 3 (число людей) * 14 (дні) * 100 л (середня витрата води) = 4200 літрів і 4,2 кубічних метра.
Перед тим, як зробити своїми руками вигрібну яму, ви повинні підрахувати необхідну місткість, а потім скласти кошторис на необхідні матеріали. Найпростіше зробити це у випадку з вигрібними ямами з пластика і цегли. В описі до пластикової конструкції завжди вказується її обсяг. Тому просто досить підібрати найбільш підходящий.
Вигрібні ями з цегли роблять квадратної або прямокутної форми, тому в підрахунках теж немає нічого складного. Для конструкцій з бетонних кілець і шин, потрібно робити більш складні розрахунки.

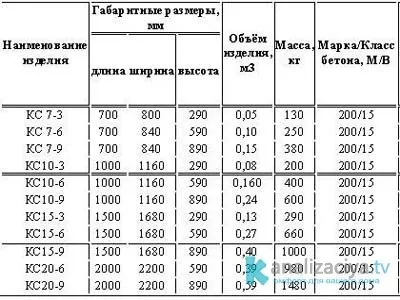

Для прикладу візьмемо бетонні кільця, адже вони використовуються найчастіше. Припустимо, нам потрібно конструкція без дна об'ємом в 600 л. Деякі виробники заздалегідь дають всі необхідні характеристики своєї продукції, в тому числі і місткість. В такому випадку буде достатньо розділити необхідний обсяг на зазначені параметри кільця і отримати кількість матеріалів. Ось приблизний обсяг найбільш поширених типів бетонних кілець:
Нам потрібна вигрібна яма об'ємом в 600 л або в 0,6 кубічного метра. В ідеалі, щоб в конструкції було не більше трьох кілець, а інакше вона буде занадто великий і для неї потрібно зробити котлован значних габаритів. Розділимо 0,6 на 3 та отримаємо 0,2. Згідно таблиці в нашому випадку найбільше підходять кільця КС 10-9 і КС 15-6. В останньому випадку навіть залишиться значний запас. Як ви розумієте, у випадку з замкнутої ємністю, 600 л об'єму буде занадто мало, і потрібно купувати більші кільця.
Якщо ми візьмемо для розрахунку перший приклад, де є потреба у обсяг в 4,2 куба, то нам буде потрібно кільця більшого обсягу. Місткість подібних кілець ви можете знайти на сайті виробника, у якого збираєтеся купувати відповідний товар.
Не менш важливо ще перед установкою ями правильно підібрати її майбутнє розташування. Вона повинна перебувати досить близько до проїжджої частини, щоб асенізаційні машина могла легко під'їхати і відкачати з ємності всі відходи. Потрібно враховувати і віддаленість ями від будівель і інших конструкції. Основні рекомендації з цього приводу можна побачити на наступній схемі:
Відстань і обсяг - це загальні параметри, які однакові при створенні будь-якої конструкції своїми руками, вигрібна яма обов'язково повинна бути зроблена згідно з цими рекомендаціями. В іншому випадку вам чекає маса проблем на стадії експлуатації та очищення. Наприклад, якщо зробити вигрібну яму занадто близько до будинку, до моменту її заповнення до будівлі буде надходити неприємний запах. При недостатньому обсязі очищати ємність необхідно дуже часто, а за кожну процедуру потрібно буде віддавати певну суму.
Всі інші етапи роботи вже помітно відрізняються в залежності від конкретного матеріалу.
Пластикова вигрібна яма своїми руками
Вигрібні ями з пластика можуть бути двох видів. У першому випадку це вже готові ємності серійного виробництва з усіма необхідними додатковими деталями. Для установки вам досить просто зробити котлован необхідних розмірів, встановити ємність, підключити її до каналізації і заповнити пустоти ями. З огляду на простоту установки, не можна віднести таку роботу до виконаної своїм руками.

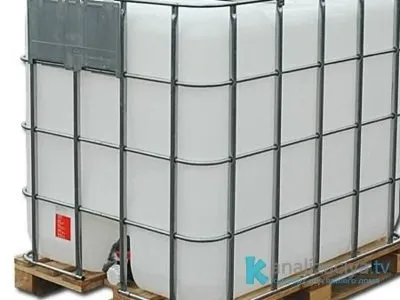

Другий варіант вигрібної ями з пластика - це ємність з еврокуба або кубів. Еврокуб - це контейнер для перевезення рідких вантажів. Її корпус виконують з полівінілхлориду особливої жорсткості. Ємність стійка до різних хімічних сполук, згубного впливу навколишнього середовища. Ще одна перевага такого куба в якості ємності для вигрібної ями в металевій решітці, яка буде захищати конструкцію від великої ваги грунту. Порожні пластикові ємності можуть прогнутися в порожньому стані від ваги ґрунту. Усередині них просто не буде достатнього тиску для того, щоб протидіяти зовнішній силі. Крім того, така решітка додає еврокуба і додаткові вага, завдяки якому він не буде змішатися під дією ґрунтових вод, що дуже актуально в разі високого рівня вологості грунту.
При монтажі можна використовувати і дерев'яні підставки кубів, які необхідні в конструкції для швидкої їх перевезення з одного місця на інше за допомогою навантаження. У перші місяці після установки вигрібної ями дерев'яний піддон може замінити бетонну стяжку, яку роблять для запобігання осідання грунту під конструкцією. Однак, варто пам'ятати, що дерево - це не найстійкіший матеріал, навіть після ретельної обробки захисними покриттями. Незабаром піддон прогниє і вже стане непридатним в якості підставки для ємності. Використовувати його варто тільки тоді, коли єврокуб використовується як тимчасова заміна більш професійної заводської конструкції і буде використовуватися не більше пари місяців. У конструкції може бути передбачений і металевий піддон. Його вже можна використовувати набагато довше. В такому випадку пристрій вигрібної ями своїми руками стане помітно простіше.

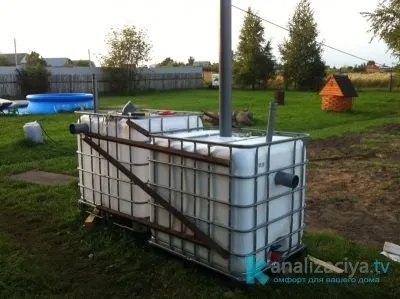

Стандартний обсяг еврокуба - 1000 л, але можна знайти і ємністю більше на 200 л. Виходить, що поодинці такі куби можна використовувати тільки в тому випадку, якщо яма встановлюється в будинок з сезонним проживанням. Також можна з'єднати кілька кубів, але така конструкція вже більше відноситься до септика, ніж до вигрібних ям, адже там буде кілька камер і відбувається процес відшаровування і очищення відходів.
Перед початком установки потрібно підготувати сам куб. В першу чергу в ньому проробляється отвір для люка, адже стандартне має занадто маленький діаметр і буде незручно завантажувати відходи. Стандартне отвір можна використовувати для воздуховода. Для цього береться відрізок труби, довжиною мінімум в 50 см і діаметром відповідним розміром отвору. Частина труби вставляється в отвір і закріплюється за допомогою герметика. На верхньому кінці труби встановлюється фільтруюча кришка, для того, щоб в яму міг припадати повітря, але запахи з неї не поширювалися по двору.

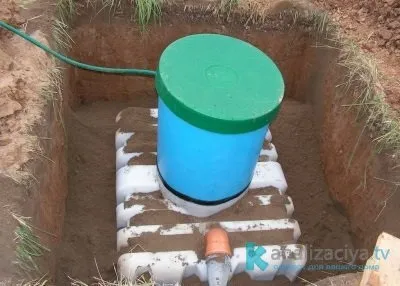

Для люка використовується спеціальне пластикове кільце завдовжки приблизно в 50 мм. Воно встановлюється в заздалегідь зроблений отвір, закріплюється за допомогою герметика. На верхній частині кільця встановлюється люк. Зверніть увагу, що люк і повітропровід повинні розташовуватися на одному рівні.
Потрібно буде зробити ще один отвір в кубі для підключення до каналізації. Розташовується воно на 20 см нижче верхньої частини куба. Для зручності подальшої установки в отвір заздалегідь встановлюється відведення або трійник. Перед наступним етапом роботи необхідно дочекатися поки весь герметик повністю засохне.
У цей час можна підготувати котлован. Стандартні розміри кубів:
Довжина: 1200 +/- 10 мм,
Ширина 1000 +/- 10 мм,
Висота: 1160 +/- 10 мм.
Котлован повинен бути мінімум на 20 см більше з кожного боку. Не забудьте до довжини додати ще й розмір пластикового кільця.
Котлован риють його за допомогою спеціальної техніки або лопат, як вам більше буде зручно. На дні котловану робиться бетонна стяжка. Для цього готується стандартна цементна суміш. Для цього береться 2 частини піску, 5 частин цементу. Все це змішується і розбавляється водою до відповідної консистенції, ретельно розмішується і просто заливається на дно котловану. Якщо в конструкції еврокуба присутній металевий піддон, його можна спустити в незастиглий розчин і зробити, таким чином, армуючої частина стяжки.
Після застигання бетону, залишається тільки опустити єврокуб в котлован за допомогою тросів. Далі цими ж тросами ємність прив'язується до піддону, для того, щоб вона не могла зміститися під дією ґрунтових вод. Якщо у вас немає металевого піддону, то в стяжку потрібно буде опустити пару металевих гаків, які в подальшому і будуть використовуватися для закріплення.
Залишається тільки приєднати єврокуб до автономної каналізації і закрити залишилася грунтом.

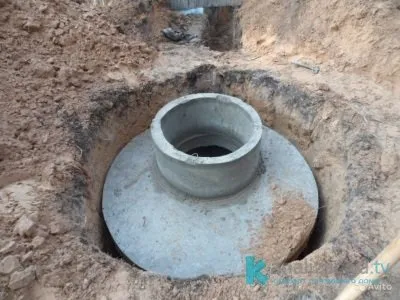

Вигрібна яма з бетонних кілець своїми руками
Бетонні кільця - це конструкція, яка спочатку розроблялася для створення ємностей для зберігання різних рідких відходів. Для вигрібної ями будуть потрібні не тільки самі кільця, але і днище, а також верхня частина. Все це можна придбати в одному місці.
Основна перевага вигрібної ями з бетонних кілець в її міцності. Вона відмінно витримає навіть найсерйозніші навантаження. Вага бетонних кілець дозволяє встановлювати їх без додаткових кріплень, правда, бетонна стяжка все одно буде потрібно. В іншому випадку конструкція буде поступово просідати вглиб грунту.
У вигрібних ям з бетону значний термін служби, навіть незважаючи на те, що вони не дуже стійкі до вологому середовищі і дії бактерій, які у величезній кількості проживають в грунті.
З недоліків конструкції можна виділити її велику вагу. Великі кільця можуть важити аж до тонни і для їх навантаження в котлован, безумовно, потрібна спеціальна техніка, а це завжди додаткові витрати.
Перед початком роботи вам потрібно підрахувати необхідну кількість кілець. Як це зробити, вже було описано раніше, головне, не забувайте про те, то в замкнутій конструкції присутній ще і днище, яке теж може вміщати в себе певний обсяг рідини. Враховувати потрібно і його.
Далі готується розмітка для котловану. Він повинен бути на 20 см ширше з кожного боку і приблизно 20-30 см глибше. Обсяг вигрібної ями з бетонних кілець звичайно трохи більше, а, значить, і котлован потрібно більш габаритний. Якщо встановлюється конструкція без дна, вниз котловану в кілька шарів висипається гравій та пісок. Між ними лягає шар геотекстилю. Він дозволить фільтрує матеріалів не змішуватися один з одним і теж забезпечить певний рівень очищення.
Якщо встановлюється замкнута вигрібна яма, на дні котловану заливається бетонна стяжка. Для цього буде потрібно дві частини піску і п'ять частин цементу. Склад заливається водою до певної консистенції, а потім виливається на дно котловану і вирівнюється за допомогою лопати. Потрібно почекати приблизно добу до того моменту поки стягування не засохне повністю.
Тільки після цього в котлован по черзі опускаються днище, кільця і верхня частина конструкції. У деяких випадках бетонні кільця можуть бути забезпечені металевими замками, які потрібно просто скріпити. Іноді доводиться робити подібне скріплення самостійно.
Після повної установки внутрішня поверхня покривається бітумною мастикою або праймером. Особлива увага приділяється швах. Вони повинні бути ідеально ізольовані. Мастика сохне кілька годин. У цей час можна підключити вигрібну яму до каналізації, але користуватися нею поки не варто.

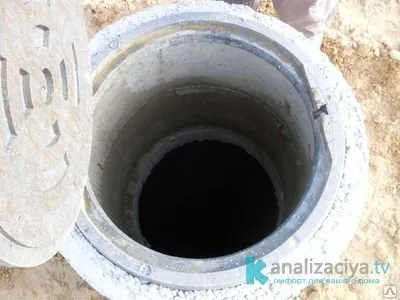

На завершення встановлюється люк. Найкраще, щоб він був виконаний з металу. Такий елемент більш простий в установці і відмінно підходить для бетонної конструкції.
Вигрібна яма закривається і грунтом і вже готова до використання.
Цегляна вигрібна яма своїми руками
Якщо після будівництва або облицювання будинку залишилося трохи цегли, за допомогою його цілком можна обладнати вигрібну яму. В інших ситуаціях використовувати цей матеріал не дуже доцільно, адже сучасні розцінки роблять таку конструкцію досить дорогим.
Вигрібні ями з цегли дуже просто робити. Не потрібні складні розрахунки тощо. Правда, без належного захисту від вологи конструкція прослужить зовсім недовго. Цегла - не самий невибагливий матеріал.
Сам монтаж проводиться дуже просто. Нам потрібно підрахувати точні габарити котловану і вирити його рівно за розрахунками. Вигрібні ями з цегли роблять квадратної форми, таким же має бути і котлован.

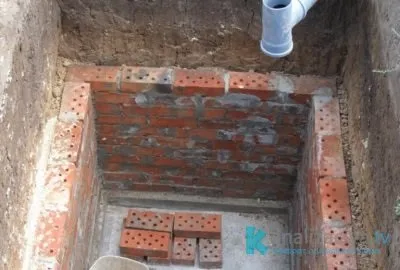

Далі стінки котловану покриваються цегляною кладкою стандартним способам. Для з'єднання використовується цементна суміш. Не забудьте, що ще перед початком установки цегли необхідно провести сполучну трубу, через яку каналізаційні потоки з дому будуть надходити в яму. Після завершення бетонної кладки, бажано залити шов між трубою і корпусом ями герметиком. В іншому випадку там залишаться порожнечі, через які брудні стоки будуть проникати в грунт.

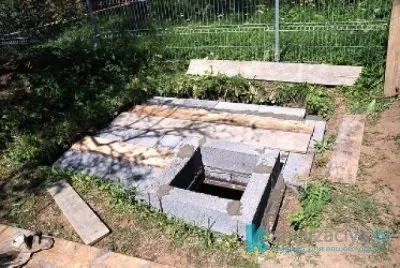

Вигрібна яма з цегли своїми руками покривається щільним шаром гідроізоляційного матеріалу. Йому потрібно дати час повністю висохнути. У цей проміжок ви можете встановити кришку яму. Для цього зазвичай використовуються квадратні бетонні плити з отвором для люка. Придбати їх можна там же, де і бетонні кільця.
Таке рішення обійдеться вам набагато дешевше і витратить менше часу, ніж самостійне зведення верхівки вигрібної ями. Верхівка з бетону зазвичай важить близько 200 кг, а іноді і навіть більше, тому в будь-якому випадку буде потрібно спеціальна техніка.
Ми розповіли про основні типи вигрібних ям і як їх встановити своїми руками. Сподіваємося, що ця інформація буде вам корисна.
