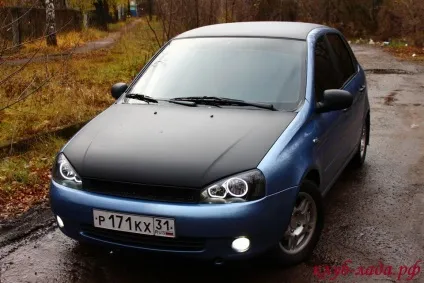

Виготовлення та встановлення ангельських глазок на калину

Як зробити тюнінг фар Калини? Якщо подумати, то варіантів не так вже й багато, наприклад, встановити вії, пофарбувати маску або затонувати. Цього разу розберемо, як встановити ангельські очки на Калину своїми руками.

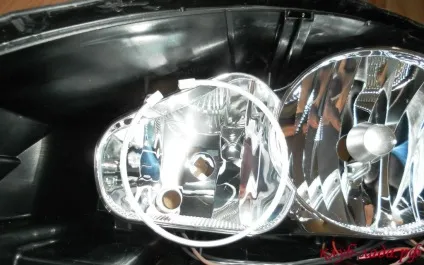

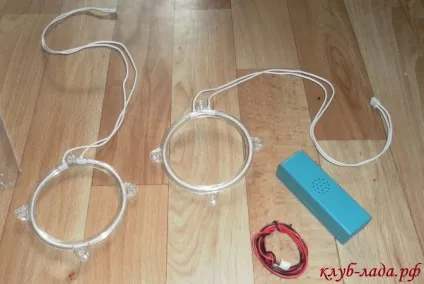

Передні фари Калини через свою конструкції не дозволяють використовувати універсальні світлодіодні кільця:

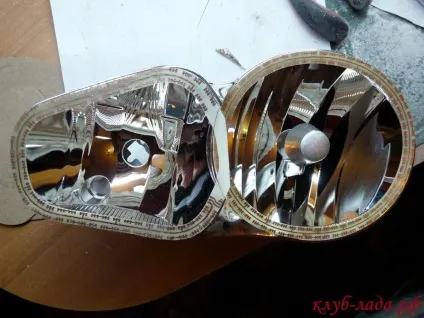

Тому доводиться мислити всього в двох напрямках: виготовити ангельські очки з текстоліту будь-якої форми, або замінити фари Калини на тюнінгові з уже встановленими світлодіодними кільцями. Спочатку розбираємо фари. потім розглянемо перший метод виготовлення вічко:

Виготовлення ангельських глазок з світлодіодів на текстоліті

В результаті отримуємо наступне:

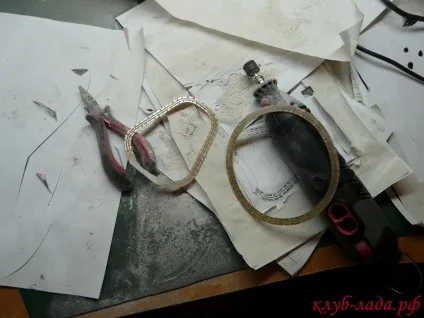

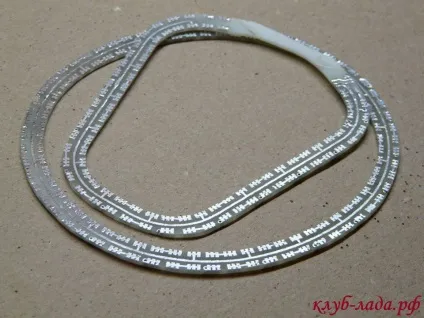

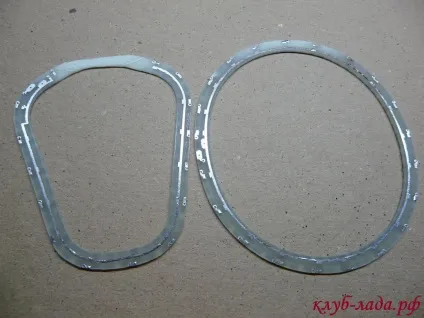

Потім отримані плати труяться, і сточуються до потрібної форми за допомогою гравера. Головне зробити ідеально рівну форму, поспішати не варто. У процесі цієї роботи періодично приміряємо плати на фарах. (Як зняти фару на Калині. А також розібрати її).

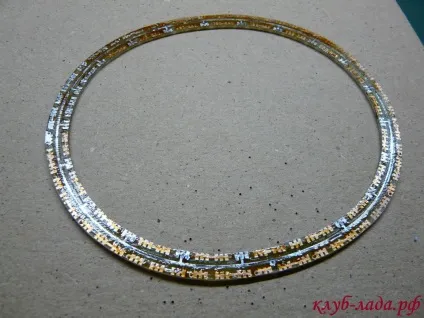

Коли форма майбутніх вічко готова, лудимо плати з двох сторін, а потім припаюємо резистори на другій стороні (в нашому випадку 51Ом).

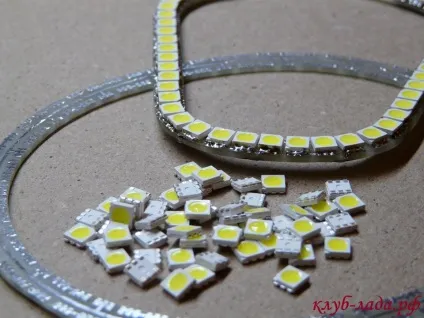

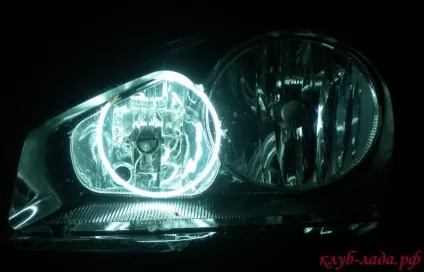

Наступний етап виготовлення: припаивание світлодіодів. Цей процес довгий, і вимагає акуратності, щоб розташування їх було рівне. Перевіряємо роботу ангельських глазок.

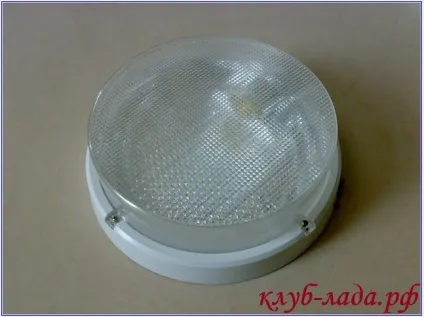

Тепер, щоб світло кілець був яскравим і рівним буде потрібно розсіювач. Виготовити його можна з оргскла (6мм), яке вирізається точно за розмірами на лазерному верстаті. Зверху об'ємна гравірування по типу шахової дошки. До речі, можна запозичити рассеиватель у світильника.

Ще знадобиться хромована окантовка, які можуть бути вирізані з хромованих панелей (використовують на стелях, ціна 300р.) З будівельного магазину. Останній етап виготовлення кілець - склеювання кілець, розсіювача і хромованою окантовки. Клей - момент гель. Стик щільно сідає один до одного торцями, але не один на інший.

Установка ангельських глазок в фари Калини

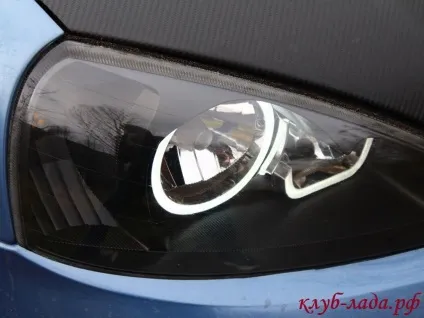

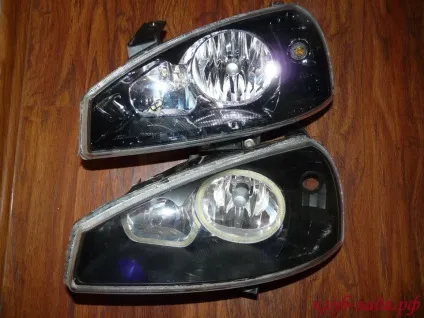

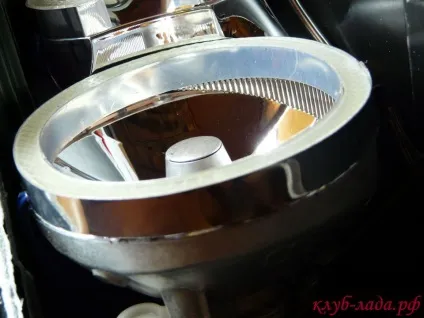

Установка ангельських глазок в фару Калини відбувається за допомогою двокомпонентного клею. Збірка фари в зворотній послідовності.

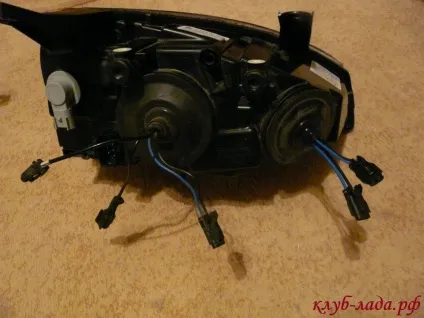

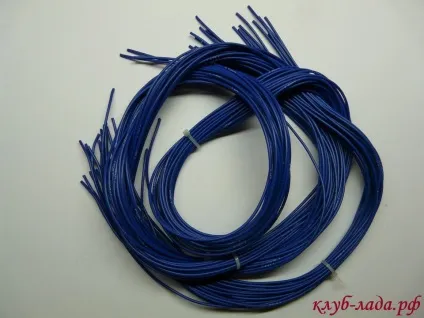

Підключення ангельських глазок. Будуть потрібні роз'єми (наприклад, від ксенону), дроти, пятіконтактний реле, термоусадка, кожух для проводів, клеми. Не забудьте про регулятор струму.

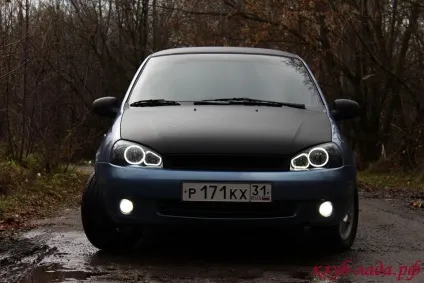

Схема підключення може бути різна, наприклад, підключити кільця до габаритів, або ближнього світла фар.

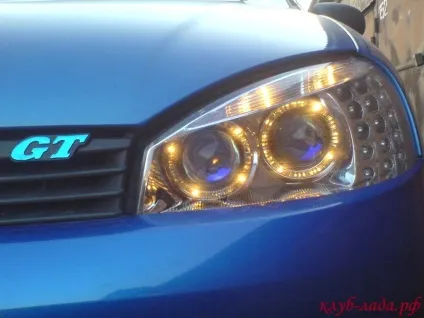

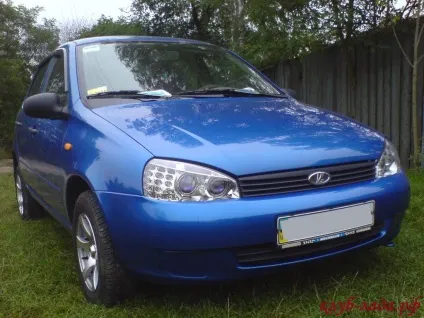

Фари ProSport на Калину

До речі, якщо красиве підсвічування можна встановити і в дзеркала заднього виду.
