Виготовлення парогенератора для лазні своїми руками

Пар в лазні Саморобний парогенератор для лазні може служити як доповненням до грубки, так і самостійним приладом. Його все частіше використовують в лазні для створення цілющого і м'якого пара. Пристрій можна купити в готовому вигляді, але дешевше буде зробити самостійно.

Особливості роботи парогенератора в лазні

Робота парогенератора в лазні

Виробленням пара від «магазинного» парогенератора можна управляти за допомогою спеціального пульта управління. Ви можете задавати температуру пара і його кількість. Температуру пара можна встановлювати до 95 градусів. Крім того, промислові моделі парогенераторів мають вбудовані програми, які здатні створювати режим температур і кількість подачі пари, імітуючи хамам, російську або фінську баню. Ще однією перевагою є те, що пар з парогенератора - м'якший, ніж від лиття води на камені.

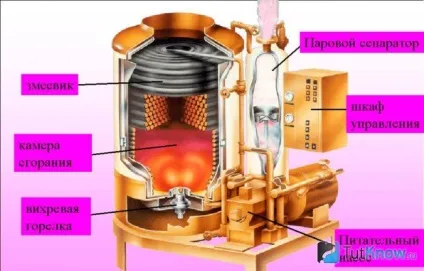

Давайте розглянемо, як влаштований парогенератор:

Ємність для води;

Насос, за допомогою якого рухається пар і вода;

Блок підготовки води;

Блок для утворення пари;

Пристрій керування.

На зовнішній стороні парогенератора розміщені індикатори та панель управління.

Види парогенераторів для лазні

Схема генератора пара для лазні

Парогенератори бувають ручної і автоматичної заливки води. При автоматичної заливки парогенератор підключений безпосередньо до водопроводу. Сучасні установки в основному оснащені автоматикою, яка контролює як температуру в парильні, так і температуру води.

Існує кілька типів парогенераторів:

• Промислові. Напруга становить 220-300 вольт, розраховані вони на сауни громадського типу.

Побутові. Потужність досягає 4-16 кіловат, підходять для домашнього використання.

Для парильні розміром 10-13 кубів підійде парогенератор на 8-9 кіловат. Якщо приміщення більше 15-ти кубів, то оптимально буде встановити парогенератор на 12 кіловат. Для невеликої парилки до 5-ти кубів цілком вистачить парогенератора з потужністю 5 кіловат.

Виділяють 3 основні різновиди нагріву води для парогенераторів:

• Електродний. При цьому струм проходить через воду по електродів. Це нагріває воду.

За допомогою ТЕНів. Воду нагрівають спеціальні пристрої різної потужності.

Індукційний. Вода нагрівається за тим же принципом, що і в СВЧ-печі.

Парогенератор для лазні своїми руками

З огляду на, що ціна на промисловий фірмовий парогенератор може коливатися в межах 1-10 тисяч доларів, є сенс спорудити конструкцію самостійно. Існують два перевірені часом способи - парогенератор в печі і окремо стоїть установка для утворення пари. Розглянемо далі, як зробити саморобний парогенератор обома способами.

Інструкція по створенню пічного парогенератора для лазні

Робиться конструкція за такою схемою:

1. Збільшуємо інертність парилки. Для цього потрібно збільшити вагу каменів. Якщо в піч вміщається близько 60-80 кілограмів, робимо додаткове сталеве корито. Встановлюємо його в піч.

Укладаємо шар каменів.

Встановлюємо парові гармати.

Щоб позбутися від жорсткого інфрачервоного випромінювання, обкладає піч цеглою.

Доповідаємо ще шар каменів, щоб повністю перекрити шлях до випромінювання.

Створення саморобного електричного парогенератора для печі

Монтажна схема парогенератора

Агрегат, створений за наведеною нижче схемою, буде працювати під високим тиском. Тому слід подбати про те, щоб корпус мав відповідну товщину. Щоб зробити саморобний парогенератор, можна використовувати звичайний балон з-під газу. Його тільки треба злегка модернізувати.

Матеріали, які знадобляться в процесі роботи:

• Газовий балон (від 4300 рублів);

Нагрівальні Тени (близько 140 рублів за штуку);

Манометр (близько 450 рублів).

Покрокова інструкція по створенню електричного парогенератора:

1. Для основи беремо газовий балон. Випускаємо з нього газ, прибираємо клапан і ретельно промиваємо балон всередині теплою водою з будь-яким миючим засобом, до повного зникнення запаху. Сушимо балон.

Підбираємо нагрівальні ТЕНи з розрахунком на 10 л води - 3 кіловати. Монтуємо їх в нижню частину нашого балона. При створенні кріплення враховуйте, що тиск повинен бути не менше шести атмосфер, і кріплення повинно їх витримувати.

Далі нам необхідно зробити 4 трубки з різьбленням. На них буде накручуватися клапан для збору тиску, кран для заправки парогенератора водою і прилади системи автоматики.

Потім, збоку від трубок і на відстані 10 см від верху, приварюють трубку з кульовим краном, яка буде контролювати рівень води. Коли вода набирається, кран потрібно відкрити і чекати, поки з нього потече вода. Якщо вода потекла, значить, її досить, і кран закриваємо.

Для створення пристрою відбору пара нам підійде латунний клапан від балона. Розпилюємо його навпіл, прибираємо верхній стрижень і робимо отвір розміром 15 мм. Потім нарізаємо різьблення і накручуємо кульової кран.

Як датчики можна використовувати манометри, які будуть контролювати температуру і тиск. Підійдуть прилади КІПа. З'єднайте прилади - і при спрацьовуванні обмеження буде автоматично відключатися нагрів. Для навантаження використовуйте котушку магнітного пускача.

Встановлюємо парогенератор за допомогою паропроводу.

Пам'ятайте: парогенератор не слід ставити безпосередньо в парній. Він повинен розташовуватися в окремому приміщенні, але поруч з нею. Приміщення повинно бути сухим і добре провітрюваному місці. Довжина паропроводу від приміщення з парогенератором до парної повинна бути якомога менше. Слідкуйте, щоб не утворювався конденсат і водяні кишені.

Як видно з інструкції, пристрій парогенератора для лазні - не складне, але досить трудомістка в процесі створення. При виробництві парогенераторів велику увагу слід приділяти системі безпеки. Адже парогенератор працює від електрики, а контакт електрики з парою - досить небезпечне явище.
