Сьогоднішній наш герой - легендарний ІЖ, а в якості бонусу оригінальна і кольорова схема проводки ІЖ Планета 2, що представляє інтерес для багатьох любителів вітчизняної класики. Вона потрібна і тим, хто шукає збережені екземпляри для колекції, виїжджаючи на «покатушки» пару раз на рік, і тим, хто вважає за краще отримати і відновити мотоцикл своєї молодості для постійних поїздок.

Загальна електропроводка іж юпітер 2 і планета 2 інструкція по обслуговуванню своїми руками з відео і

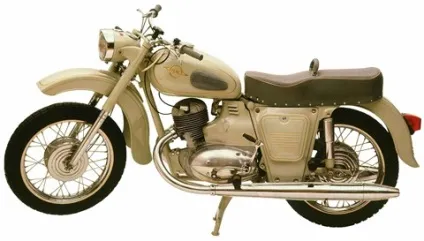

Ось так виглядав мотоцикл в далекому 1965 році

У чому цінність даної моделі

Настільки підвищена увага до моделі ІЖ Планета 2 викликано тим фактом, що:

  1. всього їх було випущено трохи більше 246 тисяч;
  2. і збережених примірників залишилося мало;
  3. що тільки підвищує цінність серед колекціонерів.

Загальна електропроводка іж юпітер 2 і планета 2 інструкція по обслуговуванню своїми руками з відео і

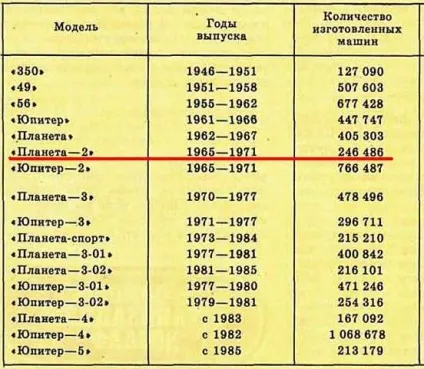

За даними Ижмаша моделей Планета 2 було випущено всього 246 тисяч на весь СРСР

Тому, великою удачею є знахідка в гаражах і сараях сіл і селищ збережених мотоциклів (як на фото внизу). Та ще якщо раніше обговорювана ціна не змінилася, а власники в додачу дадуть мішок запчастин - вважайте, що ви зірвали «джек-пот».

Загальна електропроводка іж юпітер 2 і планета 2 інструкція по обслуговуванню своїми руками з відео і

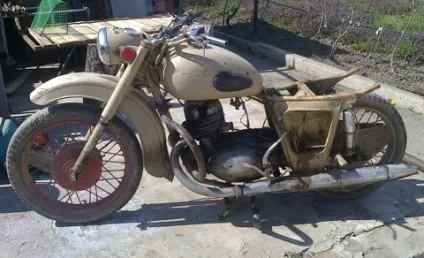

На щастя ще можна знайти «живий» ІЖ з оригінальними деталями. Правда, тільки в такому стані

процес відновлення

Коли ейфорія від покупки проходить, виникає маса питань щодо його ремонту та відновлення своїми руками.

Основне завдання нових власників:

  1. Відновити електрику - а з цим особливих проблем не намічається, оскільки електропроводка ІЖ Юпітер 2 і Планета другого і третього поколінь ідентична і взаємозамінна;
  2. Запустити двигун - більш складне завдання, пов'язана з необхідністю перебирання силового агрегату і наявності запчастин;
  3. Повернути мотоциклу первісний вигляд. Теж досить складна і, мабуть, сама копітка робота всього проекту.

Порада: Подивіться публікацію - схема проводки ІЖ Планета 3. де докладно описані всі відмінності і схожість моделей.

Зверніть увагу! Для робіт по електриці вам буде потрібно схема проводки ІЖ Юпітер 2 -за винятком поворотников, вони ідентичні. У цьому легко переконатися, подивившись на оригінальну фотографію, якою забезпечувалася заводська інструкція.

Загальна електропроводка іж юпітер 2 і планета 2 інструкція по обслуговуванню своїми руками з відео і

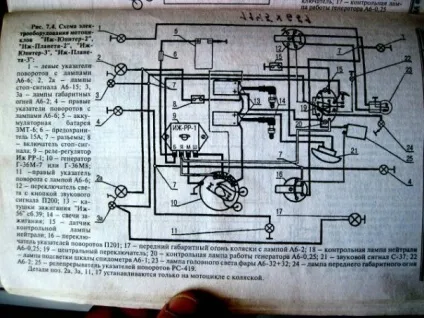

Заводська схема для декількох поколінь мотоциклів

  • Чи переходити на безконтактне запалювання, змінювати вольтаж з 6 на 12В - вирішувати вам.
  • Якщо таке бажання є, і вдасться дістати рідної Хмельніцкійій генератор 281.3701. то процес заміни пройде набагато простіше.
  • З подробицями переробки вас ознайомить публікація схема проводки ІЖ Юпітер 3.

центральний замок

Розглянемо процес відновлення центрального замка, оскільки у більшості збережених моделей він несправний.

Загальна електропроводка іж юпітер 2 і планета 2 інструкція по обслуговуванню своїми руками з відео і

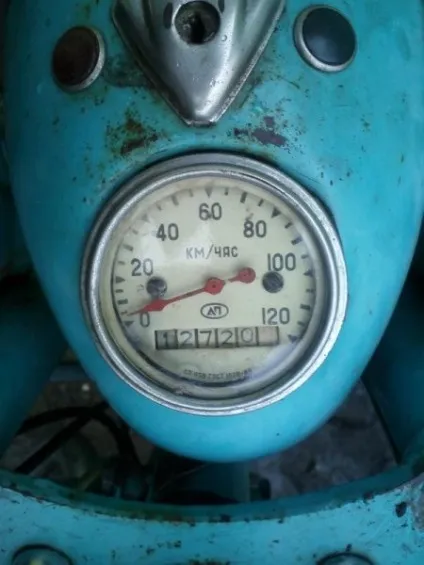

Зовнішній вигляд фари і органів управління ІЖ Планета 2

Складність полягає в тому, що знайти оригінальний замок дуже складно. практично нереально. Тим більше, на 6В, оскільки в подальшому Хмельніцкійій мотозавод перевів всі наступні моделі на 12-ти вольтової обладнання.

Загальна електропроводка іж юпітер 2 і планета 2 інструкція по обслуговуванню своїми руками з відео і

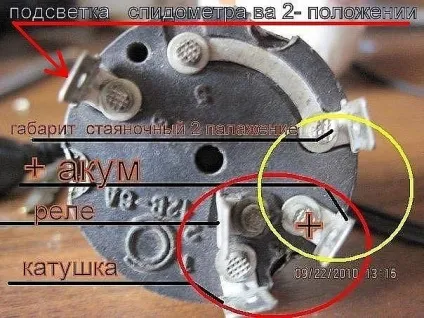

Так виглядає начинка оригінального 6В замку запалювання

Тому, багато мотовласника пристосовують деталі від пізніших версій Планет і Юпітерів.

Складність монтажу в цьому випадку полягає в наступному:

  • Невпевненість в тому, чи буде працювати замок;
  • Як правильно здійснити підключення проводів.

Довідково: На фото нижче приведена випробувана схема установки замку від Юпитер 2 на Планету 2. Всі наочно і зрозуміло - підключайте і користуйтеся.

Загальна електропроводка іж юпітер 2 і планета 2 інструкція по обслуговуванню своїми руками з відео і

Схема підключення до замку проводки ІЖ Планета 2

Зверніть увагу! Деталі від ІЖ досить універсальні, і підходять до багатьох мотоциклів старих років випуску. Наприклад, зустрічається проводка Ява з Хмельніцкійімі деталями. А ось схема проводки ИЖ 2126 для переробки навряд-чи стане в нагоді - від автомобіля-однофамільця мотоциклу практично нічого не підходить.

головний світло

Багато власників не надають значення регулюванню головного світла, вважаючи, що працює лампочка і ціле скло - досить для «покатушек» в світлий час доби.

Загальна електропроводка іж юпітер 2 і планета 2 інструкція по обслуговуванню своїми руками з відео і

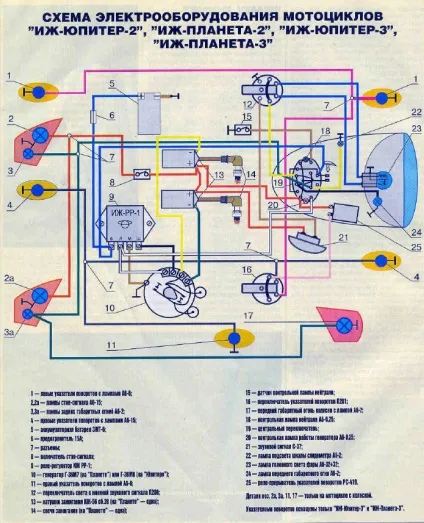

За допомогою даної схеми буде просто підключити всіх споживачів

Насправді, це не так, і регулювання світла не тільки бажана, а й обов'язкове. тим більше, що її легко здійснити самостійно, витративши на це не більше півгодини особистого часу.

Загальна електропроводка іж юпітер 2 і планета 2 інструкція по обслуговуванню своїми руками з відео і

Схема регулювання кута нахилу світлового потоку

На закінчення

Якщо вам вдасться повернути до життя ІЖ Планета 2, зберігши при цьому його ідентичність і оригінальність, значить наша інформація з кольоровими схемами і фото з електроустаткування не марна. Сподіваємося, що вона надасть вам посильну допомогу, і на дорогах стане на одну дбайливо відновлену вітчизняну легенду більше.
