Вітаю! Отже, часом виникає задача різати профільну трубу в великих кількостях (іноді, поки в якості хобі, займаюся зварюванням огорож, парканів, хрестів, воріт і т.д). Різати болгаркою справа нудне, тому вирішив зробити невеликий відрізний верстат під відрізні диски 300 мм діаметром.

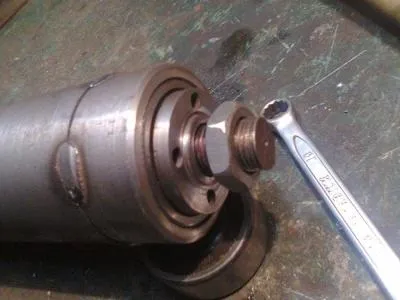

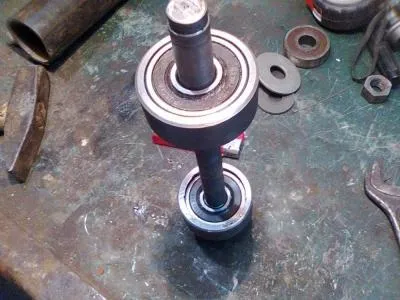

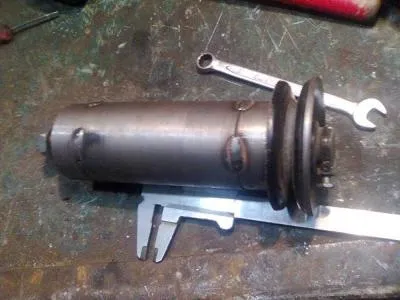

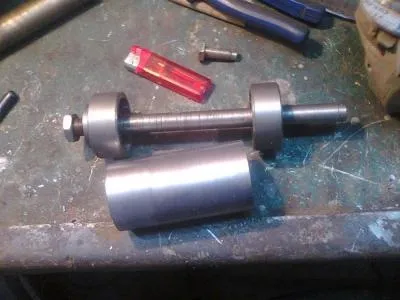

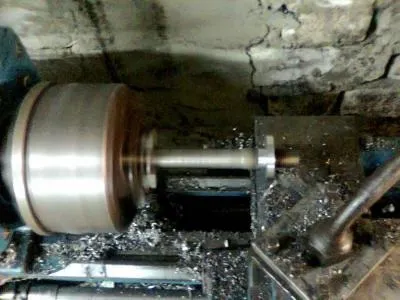

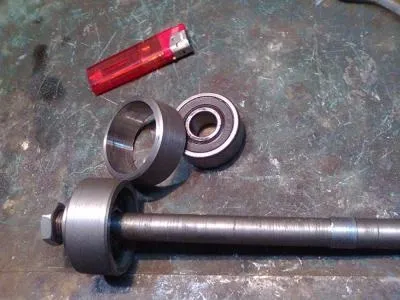

Для першого кроку в потайничках були знайдені кілька 306 підшипників і двигун 3 кВт 1500об / хв. Почав з виготовлення шпинделя

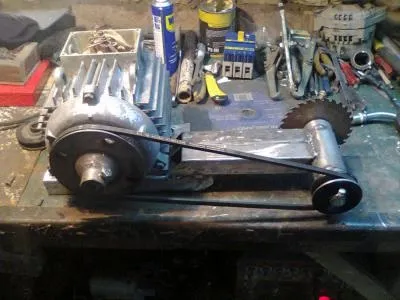

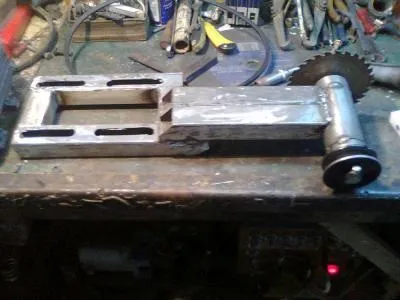

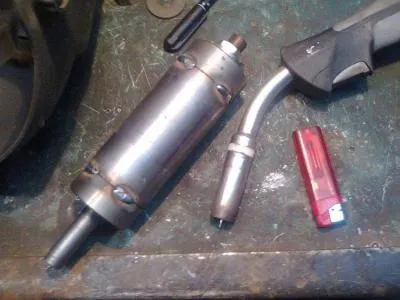

Зварив раму з 40 квадрата, приварив шпиндель

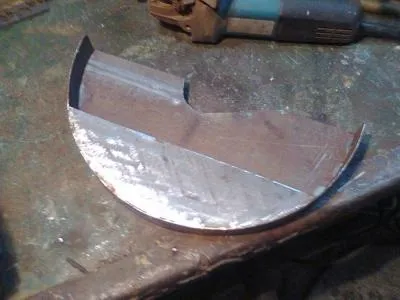

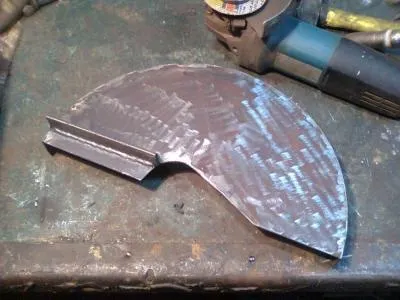

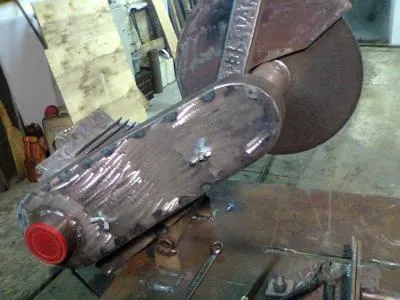

Захисний кожух з 2 мм заліза

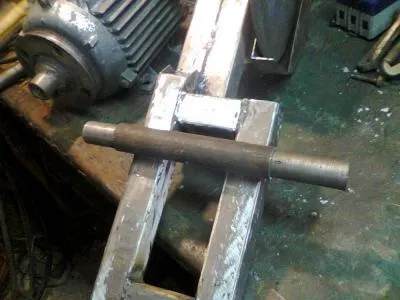

Шарнір спочатку хотів зробити на підшипниках, але потім передумав і просто на токарному підігнав одну трубу до діаметру інший, з невеликим люфтом

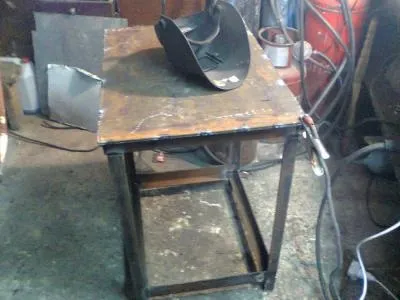

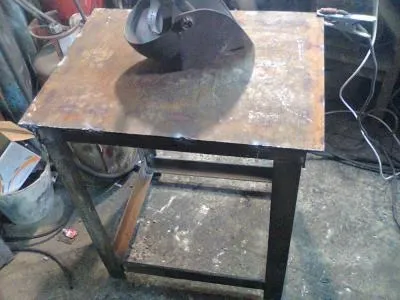

Стільниця з 50 куточка і листа 5 мм

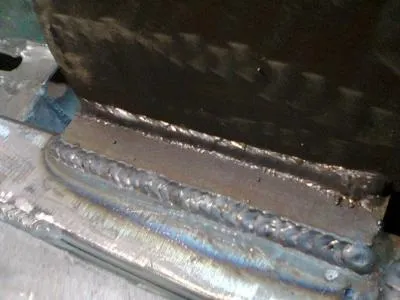

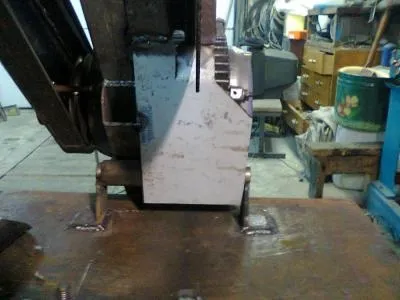

Приварка шарніра до стільниці

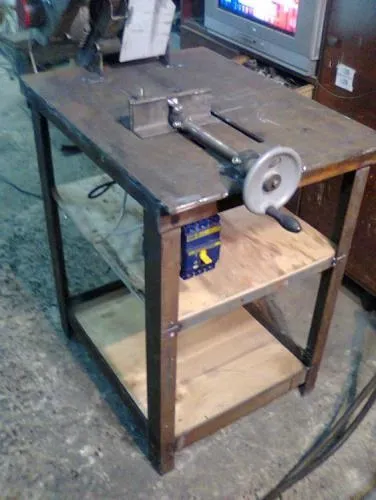

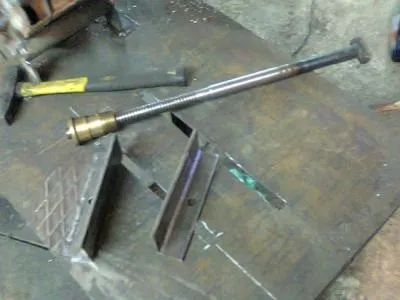

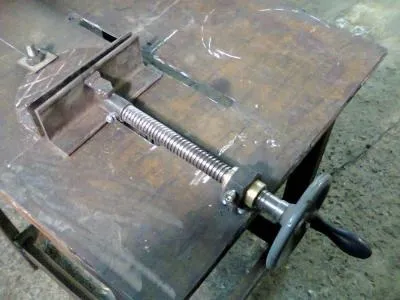

Лещата, шток з гайкою від 150-ой водопровідної засувки

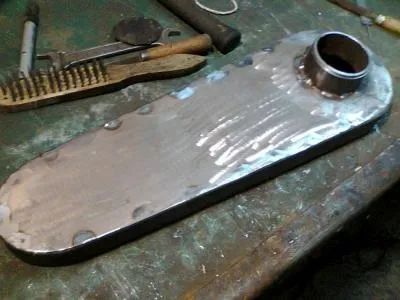

Захисний кожух для ременя

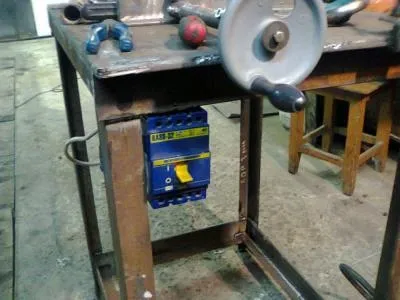

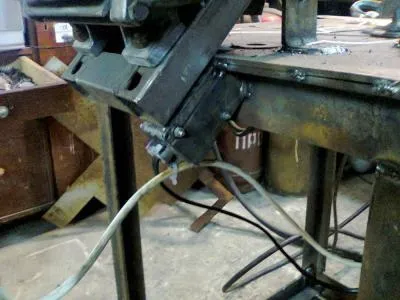

Електрика, кінцевик на включення і автомат
Платівка для відводу іскор
Полиці з фанери

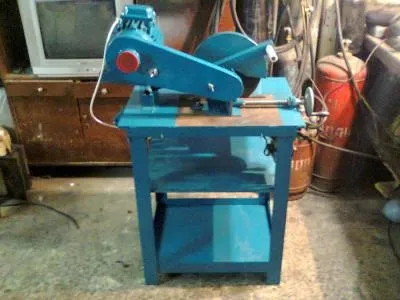

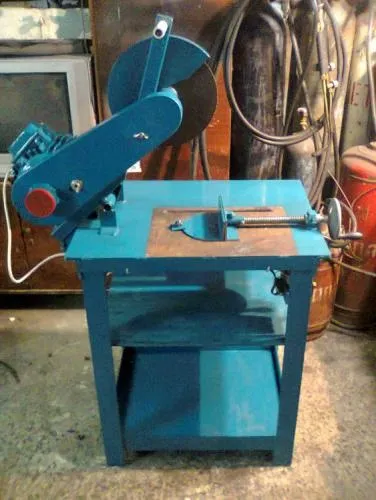

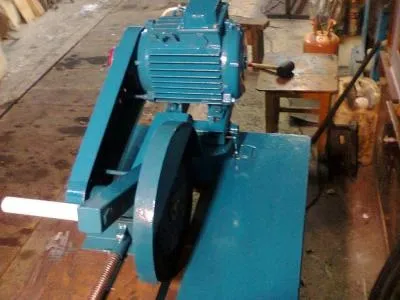

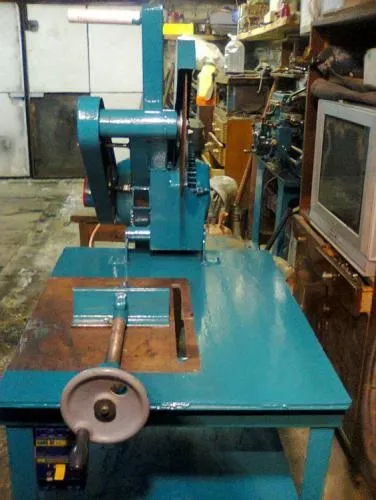

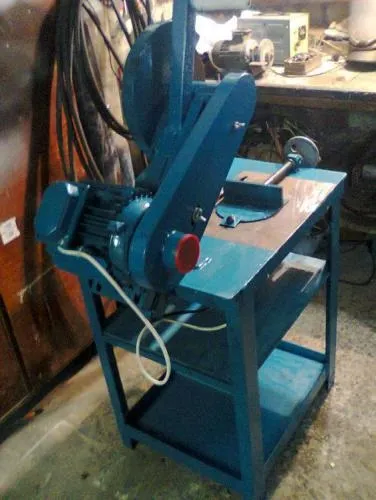

Отже, загальний вигляд після фарбування

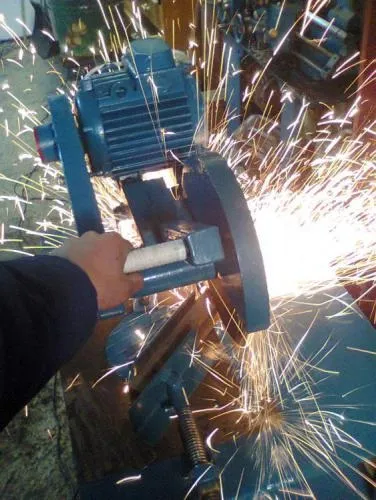

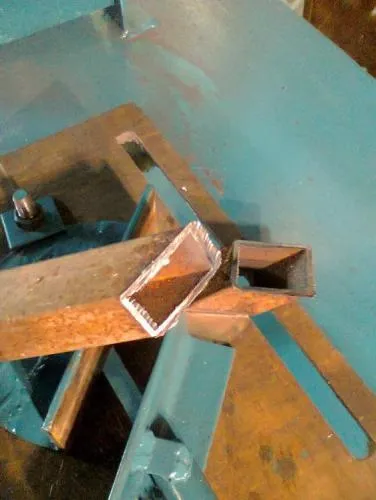

Ну і верстат в справі
Спонсори Конкурсу
Ресанта - провідний постачальник електрообладнання для зварювання, тепла і комфорту.
Тіберіс - перший інтернет-гіпермаркет зварювального устаткування.
Євротек - інтернет-магазин будівельного устаткування.
unforgiven48. колись я теж хотів зробити такий верстат. Мужики мені радили ставити по два підшипника. На питання - навіщо по два? Як не крути, а співвісність важко зловити, через це, підшипники швидко розбиваються, а по два на стороні, ходять набагато довше.
Бачив ззаду звичайні пилепріёмнік, з тонкого металу і до нього мішок, майже всі тирсу в мішок, правда на тому верстаті, диск трохи виходив за движок, але я думаю, Ви зрозуміли про що я говорю.
Їли чесно, то навіть фірмовий верстат під абразивний диск коштує. 3 - 6 тис рублів. Має-чи варта гра свічок. Під тведосплавний диск, верстат вже має сенс зробити самому (ціна від 20.000 руб. За заводською). У заводських агрегатів як правило диск відразу встановлений на двигун і відпадає купа питань - і пасова передача з шківами. і підшипники. А своєю вагою двигун допомагає плавному резу і гасить дрібні вібрації. Якщо труби або профіль не великі (до 4-6 см) то взагалі можна голову не забивати. У продажу є перехідні столики під УШМ (болгарку) г. Дружківка (зроблено на мою в Китаї) Під 125 мм болгарку. за цю станину, я років зо два тому віддав. 750 руб. Єдине ручка була р поставив замість неї стару викрутку радянських часів. попередньо нарізавши різьблення м10.

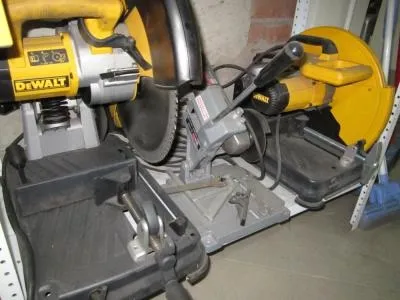

але є готові рішення з відносно низькою ціною і заводським якістю виконання і набагато компактніше. Ось моє "відрізне господарство"
