Відновлення прошивки на роутері TP-LINK TL-WR941ND через Serial інтерфейс

Увага. Всі дії описані в даній статті ви робите на свій страх і ризик. Ніяких гарантій я не даю. Так-же пам'ятайте, що розкривши роутер, ви втрачаєте гарантію від сервіс центру.

У цій статті я розповім про те як відновити прошивку на роутері TP-LINK TL-WR941ND після її повного стирання або пошкодження. У моєму випадку прошивка виявилася пошкодженою після невдалої прошивки на DD-WRT. У стані зі стертою або пошкодженої прошивкою роутер поводиться так - постійно горить тільки індикатор живлення, інші індикатори одночасно загоряються і гаснуть кожну 1 секунду, і при спробах підключення до комп'ютера виходить повідомлення, що мережевий кабель не підключений. Відновлювати прошивку будемо через Serial інтерфейс на платі роутера. Для цього нам знадобитися:

Тобто Tx кабелю до Rx контакту на роутері, Rx кабелю до Tx контакту роутера і GND кабелю до GND роутера.

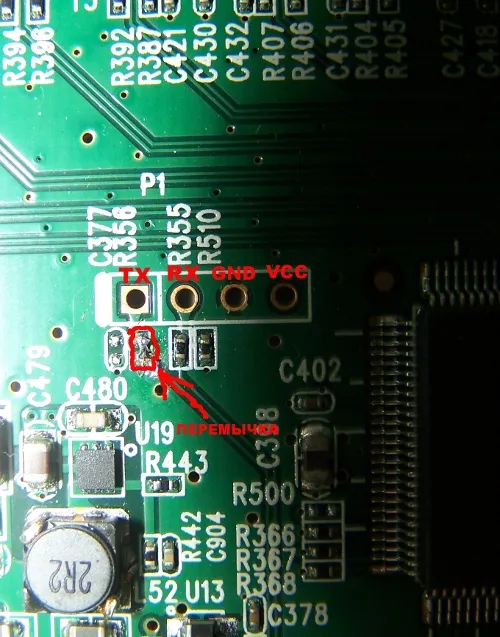

Ось розташування контактів на роутері TP-LINK TL-WR941ND:

Також для перепрошивки знадобиться установка перемички як показано на малюнку (я її напаяти паяльником). Якщо ви придумаєте інший спосіб зробити перемичку користуйтеся ім.

3. - Термінальний клієнт Putty

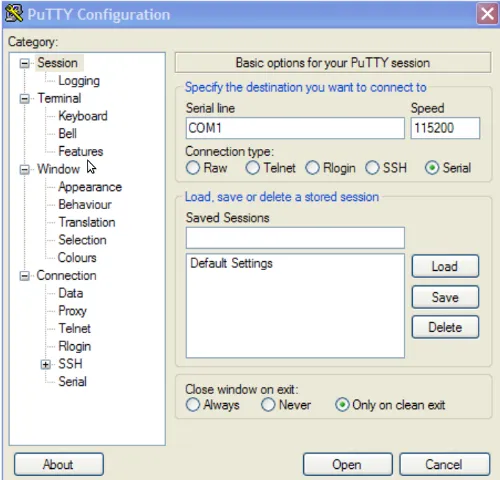

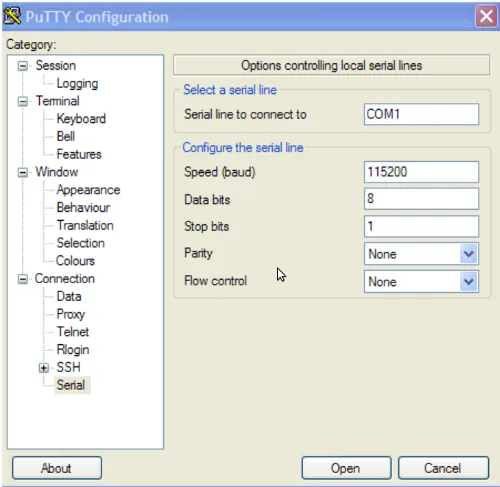

sgtatham / putty / latest / x86 / putty.exe. Далі налаштувати як показано на картинках:

Замість COM1 вкажіть свій порт

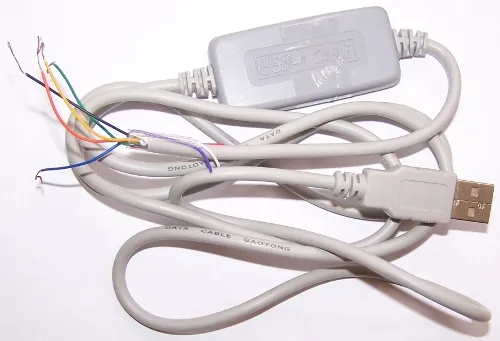

- Підключаємо кабель USB-RS232 до роутера а кабель USB-RS232 до комп'ютера

- Підключаємо роутер до комп'ютера мережевим кабелем (обтиснень кручений парою)

- Включаємо харчування роутера

- Запускаємо Putty і єднаємося з роутером

Якщо ви вдало з'єднаєтеся з роутером ви побачите повідомлення про підключення і він буде автоматично рестартовать показуючи повідомлення:

Autobooting in 1 seconds ...

Щоб відключити авто рестарт під час показу повідомлення - Autobooting in 1 seconds ... - введіть швидко з клавіатури - tpl Якщо ви встигли ввести то індикатори роутера перестануть блимати і в Putty з'явиться запрошення для введення команд.
