Відновлення працездатності повного підсилювача Амфитон-У-101-1 Стерео Hi-Fi

Давно хотів відновити і послухати пристойний (тобто вищої групи складності) підсилювач часів СРСР, але не випадала нагода. Купувати Барк, Бриг, Одіссей, рідкісну Естонію, або на крайній випадок Корвет - дорого, та на мою думку не зовсім доцільно, так як часто за ті ж гроші можна купити транзисторний підсилювач іноземного виробництва тих же років випуску, а це вже зовсім інша історія . А купувати радіотехніки, Вегу, або ще більш простий підсилювач також не хотілося, бо це вже не цікавить клас, і як показала практика - вже дуже часто вони виходять з ладу, що теж важливо для подальшого використання.

І ось, практично випадково був куплений "Амфитон-У-101-1 Стерео Hi-Fi", ось в такому стані:

Відновлення працездатності повного підсилювача Амфитон-у-101-1 стерео hi-fi

Амфитон-У-101-1, вид спереду

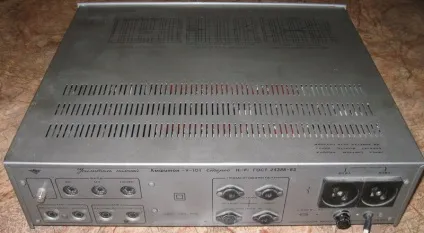

Амфитон-У-101-1, вид ззаду

Начинка виглядала ось так:

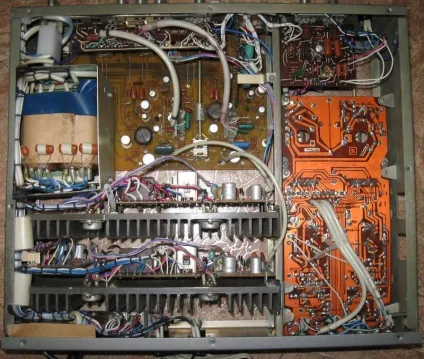

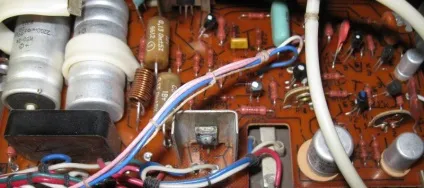

Амфитон-У-101-1, вид зверху

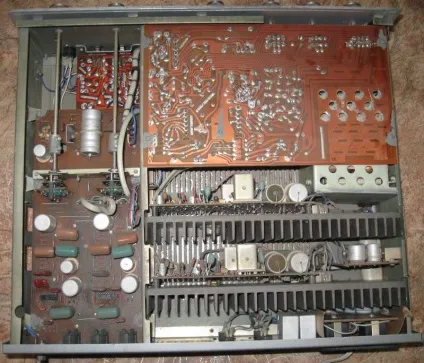

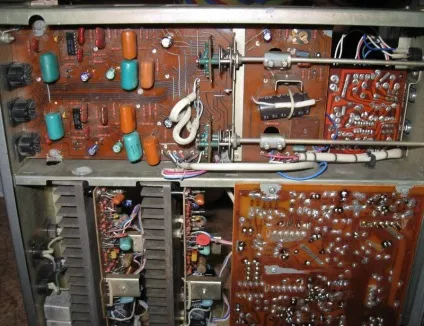

Амфитон-У-101-1, вид знизу

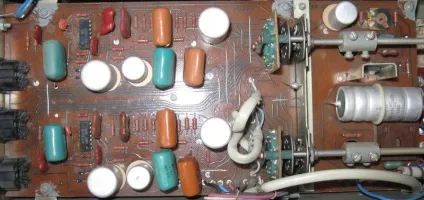

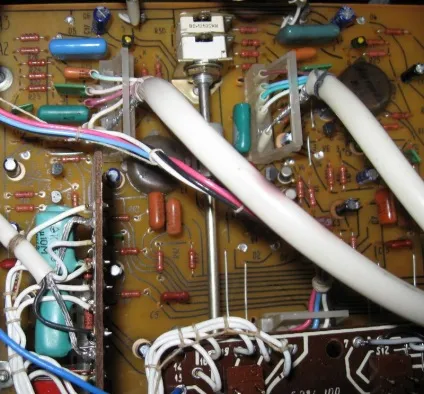

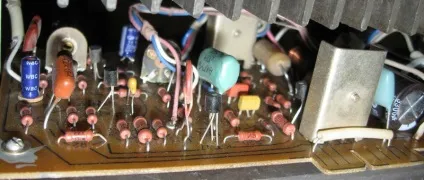

Амфитон-У-101-1, попередній підсилювач

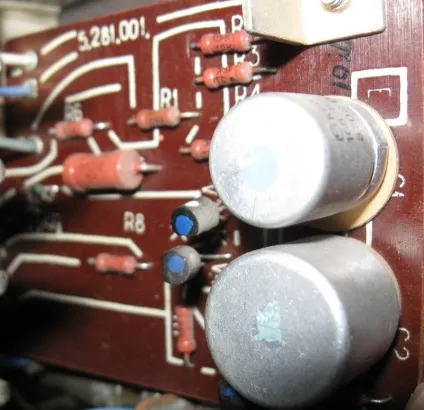

Амфитон-У-101-1, блок режимів роботи

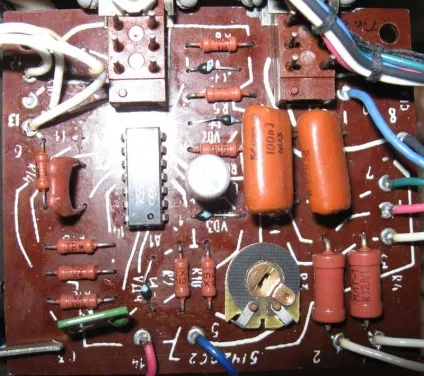

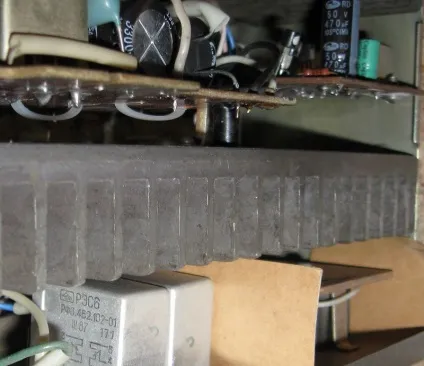

Амфитон-У-101-1, блок захисту

Амфитон-У-101-1, підсилювач потужності

Підсилювач випущений Львівським ПО імені Леніна. Начинка даного підсилювача практично 1: 1 повторює наступні моделі того ж підприємства:
- Амфитон-У-101, і різновиди;
- Амфитон А1-01, і різновиди;
- Амфитон 25у-101с;
- Амфитон AJ-01-У.

Схема - щось середнє між наступними схемами:

До поновлення ГОСТ 24388-83 даний підсилювач вважався підсилювачем вищої групи складності.

За інформацією минулого власника, даний екземпляр пролежав у шафі близько 7 років, а до закладки в шафу був повністю працездатний, ремонту не піддавався. Дійсність внесла корективи.

Ще при покупці я звернув увагу на те, що він явно відкривався. При детальному розгляді відмічено, що до мене був замінений один вихідний транзистор, і сильно паяний трансформатор. Якщо з першим все зрозуміло, то що робили з трансформатором - до кінця не ясно. У мене тільки два варіанти:
- можливо підключали додаткові обмотки, для підвищення напруги живлення підсилювачів потужності, і відповідно - збільшення видаваної потужності;
- можливо повністю міняли трансформатор, або перемотували будь-яку з обмоток.
Більше слідів втручання не помітив.

У такому вигляді підсилювач включався, захист не спрацьовував (що вже радувало), один канал працював, але грав тихо, другий - мовчав.

Що зробив в загальному і цілому:
- замінив всі електролітичні конденсатори (полярні і не полярні) на не музичні імпортні, по харчуванню все 2200мФ замінив на 3300мФ;
- замінив всі червоні круглі плівкові конденсатори (так звані "прапорці", які часто "деренчать", тобто плаває ємність) на сучасні імпортні;
- замінив вихідні транзистори: КТ818ГМ на MJ2955, КТ819ГМ на 2N3055;
- замінив всі 4 підлаштування резистора в підсилювачах потужності на багатооборотні імпортні, налаштував нуль постійної напруги на виходах, і струм спокою в межах 50-53мА;
- замінив шнур на новий, з більшим перерізом і розеткою євро зразка;
- перевірив всі точки з'єднання "землі", пропаяв розвалену пайку контактів 5-ти штирьковий DIN гнізд вхідного сигналу;
- змінні резистори гучності, балансу і частот - на ринку поки не знайшов, тому змастив силіконом і відклав до кращих часів.

По дорозі продзвонювати попадаються під руку транзистори, в основному без випоювання, ті що Випоюють - продзвонив, перевірив коефіцієнт посилення мультиметром, запаяв назад (в блоках підсилювачів потужності продзвонив абсолютно все транзистори).

Після вищевказаних дій, апарат зібрав, включив:
- почав працювати другий канал;
- потужність звуку на виході - в порядку (поки ремонтував як навантаження використав: 2 динаміка по 8Ом, 0,5Вт), було чути періодичний тріск / хрип / шум;
- було чути "фон" в обох каналах;
- напруги на підсилювачах потужності в нормі: 34В і 33,9В;
- постійна напруга на виходах лівого і правого каналу в нормі: по 0,04-0,05В.

Поки налаштовував струм спокою - випадково замкнув щупом дві ніжки транзистора в одному з УМ, в результаті спалив один вихідний транзистор і один КТ814 вузла підсилювача струму в УМ. Обійшлося малою кров'ю. Відновив УМ досить швидко, порівнюючи з робочим каналом.

Далі, випадково замкнув вихід одного з каналів, захист не спрацювала - згорів тільки один з вихідних транзисторів.

Фон і сторонній тріск зникає після того, як закривається екрануюча кришка, в основному його "ловить" плата темброблока.

Загалом, в кінці-кінців підсилювач відремонтував, виставив "0" постійної напруги на виході (реально 0,0000В до 0,0040В), налаштував струм спокою 50-53мА. На слух сторонніх звуків немає на будь-якій гучності (слухав як музику, так і тестові диски).

Струм спокою виставив по падінню напруги на резисторах R32 і R33 (в моєму випадку по 0,13Ом, 1Вт). Для тих, хто не знає як - описую процес:
- на вхід нічого не подаємо, даємо підсилювача прогрітися;
- виставляємо мультиметр на вимір напруги в мВ;
- одним щупом торкаємося до одного висновку резистора, другим - до другого;
- далі по закону Ома, підлаштування резистором R18 виставляємо потрібне напруження (наприклад 7мВ, щоб отримати 7 / 0,13 = 53,85мА).

Струм спокою з заводу зазвичай виставляють 40мА, але майстри радять 50-100мА.
Якщо налаштовувати тільки на слух (взагалі слід налаштовувати за допомогою осцилографа, але він не в кожного є) - необхідно, щоб струм спокою був такий великий, щоб на малій гучності не було чутно хрипу і сторонніх звуків. Перегинати з величиною струму спокою не можна, інакше можна спалити УМ, і майте на увазі, що при прогріванні підсилювача струм необхідно перевірити, так як він зростає.

Нульове напруга на виході каналу виставляється за допомогою R5.

У підсумку, в порівнянні з домашнім ресивером Yamaha RX-V520 RDS - звук подобається, достатня деталізація, різкий і глибокий бас (помітно більше ніж на моєму ресивері), трохи задерті високі частоти, фон ( "білий шум") більше ніж у ресивера, але незначно, цілком можна миритися, може з часом спробую зменшити. Також шелестять резистори гучності і балансу, але це з часом можна виправити.

Підсилювач порадував якістю звуку, невибагливістю і ремонтопридатністю.

В планах:
- замінити змінні резистори;
- замінити кнопку включення;
- замінити реле;
- замінити дроти.

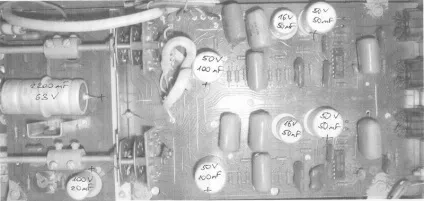

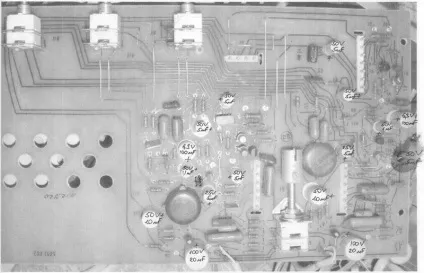

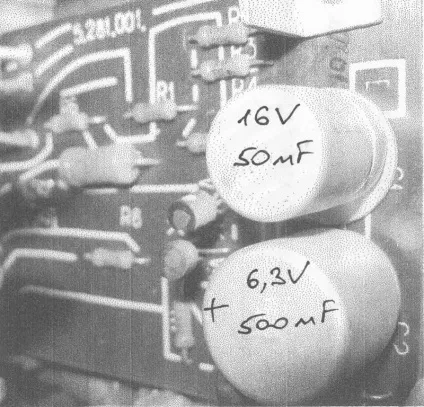

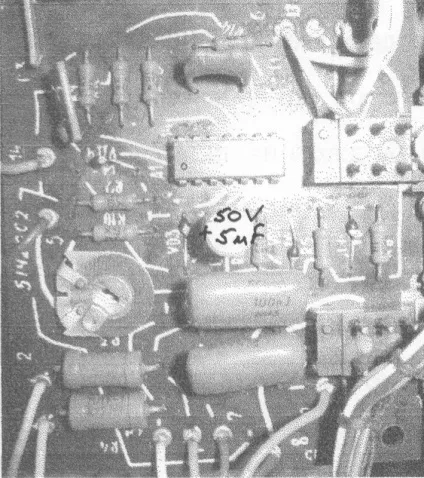

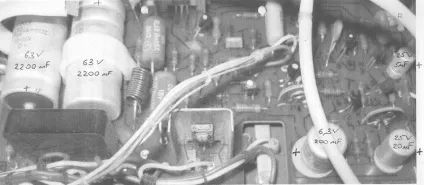

Вихідні номінали конденсаторів на сканах:
