Мене звуть Хан Фей, я з Нідерландів. Одне з моїх Хобі це збирати замки високої секретності з усього світу. Я колекціоную замки вже 20 років і на сьогоднішній момент їх у мене вже 1900 штук. Тому Боб Дікс попросив мене написати що-небудь хоча б про частину моєї колекції, оскільки у мене є багато Європейських замків, яких можливо немає в США. Більша частина моєї колекції складається з замків, вироблених з 1920 року по сьогоднішній день.

Я б хотів обговорити Abloy. Особливо їх, оскільки я вважаю їх найбільш геніальними по дизайну в моїй колекції. Це тому що вони містять кілька споріднених рухомих частин і ще тому що їх важко зламати або висвердлити. У них немає пружин і штифтів, які відмовляють через забруднення або вологості або поганої погоди, замість цього циліндр повертається за допомогою дисків. Циліндр Abloy тому називають віртуально НЕ зламувати. У мене близько 80 різних замків Abloy. я вибрав деякі з них, щоб про них розповісти.

У першому розділі я б хотів обговорити Abloy і розповісти про деякі деталі від класичних систем до High Profile. а в наступній напишу про дискових замках і закінчу Protec System.

Успішна історія Abloy почалася в 1907 році, коли Еміль Хенріксон розробив циліндр з ключем, який використовується до цих пір в класичних замках. Еміль був офісним клерком, які працювали на старій касової машині в котрой були диски. Розглянувши принцип роботи машини, він переніс це в циліндр замка, т.о був народжений класичний циліндровий замок (механізм). Перший замок мав 11 дисків. І до сих пір Abloy виробляє замки використовують цю систему.

Слово Abloy - це абревіатура. AB - AktieBogalet - корпорація по шведськи, L - «Lukko» - по фінськи означає замок, і Oy - також як і AB. але за фінською, - OsakeYhtio. Таким чином, Ab Lukko Oy - назва склалося історично, для стислості звучання - Abloy.

Фотографія: Один з перших висячих замковAbloy.

Abloy -Технічне опис

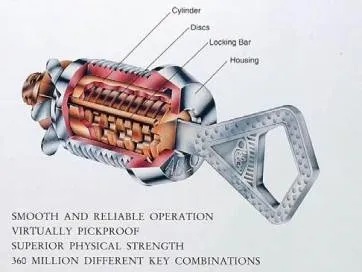

Всі замки Abloy - не залежно від типу - працюють по одному унікальному принципом обертових роздільних дисків. Ці диски встановлені під різними кутами, що забезпечує 360000000 різних комбінацій секретності використовуючи всього 11 дисків.

Плавне і міцна робота
Фактична взломостойкость
фізична міцність
360 мільйон комбінацій ключа

4 частини на малюнку:

основні складові частини перших Abloy циліндрів.

Пізніше, Abloy циліндри ставали більш складними, з замикаючої балансом і повертає балансом. У наступному розділі я розповім про роботу цих частин.

принцип работиAbloyціліндров

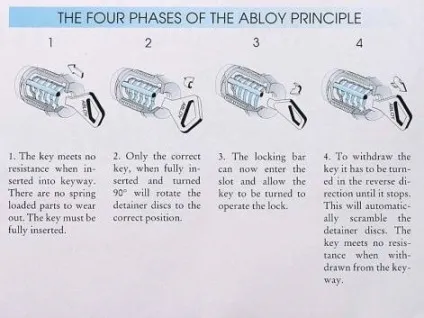

Всі циліндри Abloy. починаючи від перших до сучасних Protec працюють однаково, як буде описано нижче, «4 фази принципу роботи Abloy циліндрів». Головна відмінність у Disklock Pro Protec, в тому що вони мають подвійну систему тоді як Classic. Profile і Exec мають тільки одну.

1. ключ вставляється без опору до упору (немає пружин для викиду ключа)
2. тільки правильний ключ, повністю вставлений і повернений на 90 ° може повернути диски в потрібну позицію.
3. баланс може тепер увійти в щілину і дозволить ключу відкрити замок.
4. щоб витягнути ключ - його потрібно повернути в зворотному напрямку до упору, при цьому диски автоматично стануть в початкову позицію і ключ виймається без праці.

Найбільш важлива в цьому процесі фаза 2, оскільки саме в ній циліндр відмикається. Диски повертаються на 90 ° за годинниковою стрілкою або проти годинникової стрілки, дозволяючи балансу впасти, звільняючи корпус таким чином, що циліндр повертається. У перші 90 ° пази на дисках повинні збігатися. Диски мають пази, розташовані під різними кутами. (18 ° в Classic, Profile і Exec, і 15 ° у Disklock і Protec)

Наприклад: після 18 ° обертання ключа починає обертатися диск 2. Диск 1 робить повне обертання за 90 ° для повного суміщення, так щоб все могло обертатися відразу. Диск 6 взагалі не обертається, тому ключ врізається дуже глибоко. Тільки використання правильного ключа на 90 ° дозволяє балансуупасть в проточку і таким чином звільнити циліндр відносно корпусу.

Огляд використовуваних дисків:

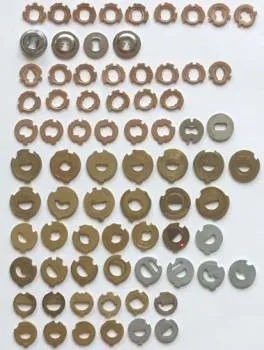

На наведеній нижче фотографії показані деякі диски, які я зміг знайти в моїй колекції. Ця фотографія показує ідею можливих варіантів які ви можете знайти в замках Abloy. Справа назва системи в якій, ці диски використовуються. Найсучасніші Abloy замки мають 11,8мм зовнішній діаметр диска.

Фотографія: різні види контрольних дисків в замкахAbloy.

Classic (18 ° обертання)

Ключі та болванки широко поширені і є в продажу так як система не була запатентована багато років. Ці ключі для одно-системних замків, які використовують часто для висячих замків, а також для дверних і для меблевих замків. Ви можете їх легко впізнати за D-профіль ключа.

· Classic система має циліндр з 5-ю і до 11 дисків, що дозволяє мати до 360 мільйонів комбінацій.

· Розділові шайбинеобходіми для забезпечення індивідуального обертання дисків.

· Диски для висячих замків можуть бути дзеркальними, таким чином там може бути тільки 3 різних диска. Можливі варіанти проточек на дисках - після кожних 18 ° обертання ключа. Т.ч. 0 ° 18 ° 36 ° 54 ° 72 ° та 90 ° можуть бути однаковими в дисках. На зображенні можна побачити 18 ° -е переходи проточек в дисках.

Фотографія: Диски №№1-6 в класичних висячих замках

· На зображенні показані диски з додатково вирізаним півколом для підвищення опору злому. Якщо ви вставите відмичку в циліндр і почнете маніпулювати нею, то її форма повинна бути такою, щоб можна було її рухати вперед - назад в замковій щілині між уже правильно поставленими дисками. Додатково вирізаний півколо ускладнює таке маніпулювання. Диски з цими вирізами розташовуються в випадкової послідовності.

· Перший диск звичайного Classic повинен завжди вільно обертатися по 2-м причин. Перша - проти висвердлювання, друга - проти заклинювання. Зломщик буде мати деяку можливість для злому, оскільки перший диск коштує завжди в правильній позиції (якщо він не обертається)

· Також в Classic / Profile замках дисках можливі прямокутні і круглі проточки. Диски з круглими проточками - для висячих замків (праворуч на зображенні - круглий баланс). Диски з квадратними проточками - для меблевих замків. Баланс L-вид і квадрат в перерізі. Сучасні системи, такі як Exec (другий зліва). DiscPro і Protec (в середині) - у всіх Баланс у вигляді букви L і квадрат в перерізі.

Світлина. Баланси використовуються в разнихAbloy системах

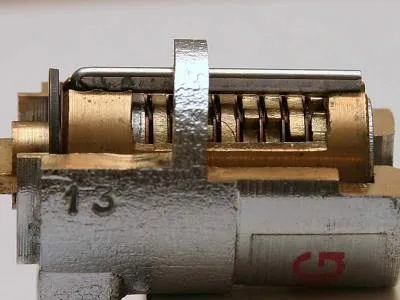

· Якщо ви свердлите отвір - там, де знаходиться баланс, ви можете вийняти його (якщо він виймуть - циліндр відкритий), баланс у вигляді букви L запобігає цьому.

На розрізі ви чітко можете бачити позицію балансу, а також, що марно намагатися вийняти його.

Світлина. Розріз показує баланс у формі буквиL

· Ключ закодований (10 цифр), маючи карту з кодом можна розкодувати замок. Вирізи варіюються з 1 до 6. Ключі - з 0 по 9.

Невелика історія дисків

Деякі з Вас можуть знати, що на Abloy дисках багато неправдивих пазів і вибірок.

Одного разу я Новомосковскл як хтось зламував Abloy замок. Він сказав що вставив відмичку в циліндр і маніпулюючи - обертав певний диск. Він сказав, що під час обертання цього диска - відчував різницю між помилковими і правильними пазами. Відчуваючи що там було помилковий паз, потім потрібний, потім знову помилковий - він сказав що міг визначити який це був номер диска. Наприклад він знав - диск міг бути диском №3, і це визначило комбінацію обертання. Я вже розбирав і збирав кілька Abloy замків і бачив кілька помилкових проточек в дисках, розташованих в хаотичному порядку. Я взяв Abloy циліндр з дисками і розсортував диски з №1 по №6, потім я став розглядати, як помилкові пази і вибірки були розподілені по дискам. Я переконався, що для одного номера диска було до 4-х різних помилкових пазів. Як це можна бачити на фотографії. Довжина, глибина, розташування, кількість помилкових пазів - варіюються на цих дисках. Це диски, використовувані в одному пакеті. Я купив кілька висячих замків та поміняв в них ключі - тож у мене залишилося кілька вільних дисків.

В інших розмірах дисків я побачив те ж саме, і якщо Ви подивитеся на більш старі замки - варіантів більше.

Моя думка - неможливо визначити помилкові пази і потрібні шляхом обчислення номера диска. Але думаю що обчислення кута - можливо.

Фотографія: Вид помилкових пазів / вибірок в Classic-диску №3

Classic виглядає як ніби він може бути відкритий алюмінієвим або мідним стрижнем потрібного діаметру. За допомогою такого уявного ключа, Ви повертаєте його за годинниковою стрілкою до тих пір, поки диски не співпадуть. Бінго! Тобто Ви могли б робити ключі як би для звичайного pin циліндра, але Вам тоді знадобиться великий досвід, вміння і час і хороше освітлення для того щоб його відкрити.

Profile (18 ° поворот)

У 1977 Abloy став виробляти Profile системи, для виробництва великих партій. На фотографії видно відмінність в тому як виглядає замкова щілина. Добре видно профіль С- форми використовується в цій системі. Для неї характерно число використовуваних дисків від 5-ти до 14-ти.

На фотографії наведеної нижче можна бачити Замок з системою Майстер ключ, що використовує два циліндра відразу. Одинарний ключ (зліва) використовується Classic системою (D-вид) і Майстер ключ (праворуч) використовується Profile системою (С-вид) обидва ключа - незалежні один від одного для відмикання замка.

Фотографія: Замок з Майстер ключ системою

High profile (18 ° поворот)

Пізніше Abloy представив систему High profile. яка була розроблена для більш широкого застосування Майстер Ключ системи. Це називається High profile так як використовується також ключ, як і для Майстер Ключ системи. Це призводить до ще більш складної добірки ключа. Так як різноманітна форма ключа призводить до більш високого рівня захисту. Показання на фото нижче 2 варіанти висячих замків - приклади використання Майстер Ключ системи.

У наступному розділі я спробую розглянути технічні характеристики цих висячих замків 70х років.

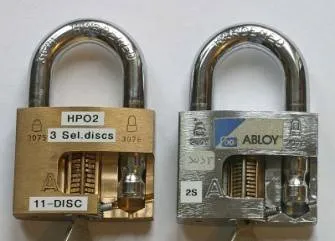

Фотографія: Два висячих замку підвищеної секретності 70х років.

Замок зліва (3075 Бронза)

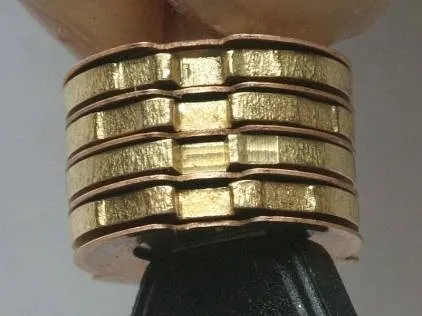

Як я вже говорив раніше, Майстер Ключ система може бути зроблена з великою кількістю і різної форми пазів в дисках. На фото - диски мають спеціальну форму отвору для ключа. Пази дисків повинні збігатися з виступами на ключі. На фото - приклад дисків циліндра висячого замка з 3-ма видами отворів. Перший диск (спереду), 7-й і останній - контрольні диски. Ці диски - срібного кольору і трохи тонше звичайних. Товщина контрольного диска з одним отвором і однієї шайби в сумі дорівнюють товщині нормального диска.

Диски з додатковими пазами.

Я бачив диски мають до 5 пазів. Диски, показані тут мають максимум 2 паза. Якщо Ви хочете використовувати диск з максимум 6 пазів, вам необхідно 3 шайби тієї ж товщини, як і один нормальний диск.

Фотографія: Диски системи Майстер Ключ з великою кількістю пазів.

ВиборHighProfile контрольних дисків

На фотографії - 5 різних видів пазів на контрольних дисках для ключа. Можна розрізнити різний профіль на зовнішньої і внутрішньої сторони ключа. Я знаю з досвіду, що існує 5 різних профілів на задній стороні ключа і 6 на внутрішній. І це робить можливим 200 різних варіантів профілів ключа з 3-ма вибраними дисками.

Фотографія: Деякі контрольні діскізамковAbloy

КлючіHighprofile (зі складним профілем)

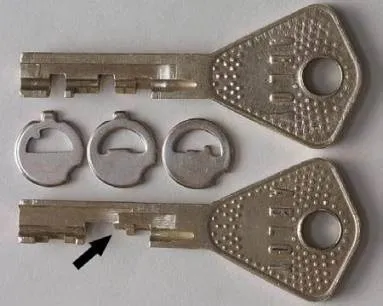

На фотографії - 2 ключа з дисками: один (верхній) ключ може бути вставлений тільки на половину, диски щоб уявити, як працюють ключі - см. Контрольні диски.

На зображенні також можна бачити різницю в профілі. Стрілка показує де змінений профіль ключа. Нижній ключ - складніший ніж ключ зверху, має більший доступ. Такий висячий замок має 11дісков.

Фотографія: Два ключа різної форми використовуються в одній системі Майстер Ключ.

ВиборHigh profile ключів

На фото - як виглядають з торця деякі ключі такої системи. Зліва представлений ключ profile-системи в формі букви С.

Фотографія: Деякі форми ключейHighprofile-системи

Замок справа 3075 (Хромований)

Такий висячий замок має 14 дисків і ключ спеціального профілю. Цей висячий замок Abloy з моєї колекції з найбільшою кількістю комбінацій ключа. 14 дисків замку дозволяють отримати 78 000 000 000 можливих комбінацій - можна образно сказати: «якщо ми дамо кожному американцеві (їх - 260 млн чоловік) по 300 ключів - тільки один підійде до замку». Якщо ви порівняєте диски на замку зліва, то видно що вони тонше в 14-ти дисковому замку.

СпеціальнийHighprofile ключ

Цей замок має також екстра захист проти злому. На ключі зверху (номер А-42) - проточку ззаду по всій довжині, що робить дуже важким застосувати вище описану техніку злому (відкриття) за допомогою напівкруглої мідної трубки, т.к труба повинна також по всій довжині збігатися. Інші 2 ключа я зробив, щоб показати можливу різницю в довжині проточки. Ключ посередині (А1543) має тільки коротку проточку зверху, а нижній (№835) не має її взагалі.

Фотографія: Варіанти довжини проточки на задній поверхні ключа.

Спеціальний набір ключів.

На фотографії ви бачите спеціальний набір ключів двох дзеркальних профілів. Один ключ підходить щоб тільки відкрити замок, а інший - щоб тільки закрити. Такий замок може бути використаний тоді, коли, скажімо вранці хтось відкриває замок, а ввечері хтось інший закриває його.

Фотографія: Відкривають і закривають ключі

Це моя перша історія про AbloyClassic, Profile. іHighProfile систем циліндрів. У наступній статті я розповім (якщо хтось зацікавиться) більше про DisckLock / DisckLockPro, Executive і тільки що надійшла новітню систему Protec.

Що особисто мене вражає. то що у Abloy замків, в їх HighProfile система циліндрів

була винайдена вже в 1977 році, вже понад 25 років тому. Уже тоді Abloy знали що таке високий захист!

Я відповідаю за все вищесказане - на основі моєї колекції замків і не несу відповідальності за інформацію, яку я отримав з інших джерел.
