Відкатні ворота з хвірткою своїми руками, інструкція як це зробити з фото і відео

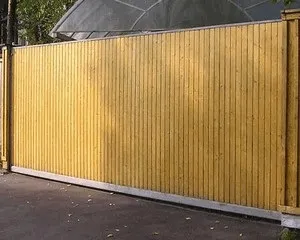

Все частіше для в'їзду на огороджена ділянка використовують відкатні ворота.

При погляді на них навіть недосвідченому в будівництві людині стає ясно, що це найзручніша (з нині існуючих) конструкція, що відповідає всім вимогам до в'їзної брами.

Переваги воріт:

• полотно рухається уздовж прибудинкової огорожі;
• не потрібно додаткового місця для розорювання воріт, що актуально на вузьких дачних вуличках;
• сучасна конструкція забезпечує легке, без затримок рух полотна;
• ворота легко відкриваються вручну (відкочуються);
• конструкцію можна оснастити автоматикою і керувати нею, не залишаючи машини.

Багатьом здається, що виготовити самостійно таку складну конструкцію нереально. Але очі бояться - руки роблять.

Щоб своїми руками зробити відкатні ворота з хвірткою доведеться чимало потрудитися над усіма етапами облаштування в'їзду. Почніть з створення креслення-схеми майбутніх воріт. Визначте на місцевості, в який бік буде «від'їжджати» полотно.

На початковому етапі також необхідно визначити вид хвіртки, обшивочний матеріал. Дотримуємося послідовність робіт і робимо їх на совість. Від цього буде залежати, безпеку і надійність конструкції, наскільки легко буде ковзати по роликам полотно, як довго воно прослужить господареві.

облаштування фундаменту

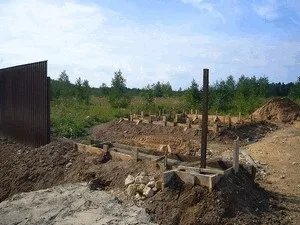

Найвідповідальніша і трудомістка робота - закладка фундаменту для закріплення консольних блоків, конструктивної частини воріт. Фундамент являє собою прямокутний блок, армований металом.

Встановлюється він з внутрішньої частини забору, в тій частині отвору, куди буде відкочуватися двері.

Важливо! До початку виконання земляних робіт необхідно ретельно розрахувати розміри фундаменту для закладного елемента.

розміри фундаменту

• довжина бетонного прямокутника дорівнює половині ширини проїзду;
• ширина не менше 50 сантиметрів;
• глибина залежить від промерзання грунту плюс 20 сантиметрів.

Важливо дотримуватися саме ці розміри, щоб згодом не перекосило всю вашу конструкцію - при весняному спученні грунту ви просто не зможете відкрити ворота і потрапити на свою ділянку.

До того ж необхідно вирівняти майданчик для заїзду автомобіля по обидва боки воріт. Зняти родючий грунт на 20 - 30 сантиметрів. Засипати майданчик піском і гравієм, укласти плитку або заасфальтувати.

Виготовлення заставної конструкції

Закладений елемент або балка-швелер грає роль опори для закріплення консолей і приводу автоматичних воріт.

За розмірами траншеї виготовляється каркас такої ж форми, зварений з двох вертикальних куточків та лози арматури. Зверху на нього буде встановлений закладний елемент - балка великого перерізу довжиною два метри.

Конструкція повинна бути міцною, всі її частини необхідно з'єднати за допомогою зварювання. Заготівля опускається в траншею фундаменту і заливається бетоном. Бетон не повинен повністю закривати опорну балку.

Важливо! Верхній край заготовки повинен бути на одному рівні з майданчиком для заїзду автомобіля і розташовуватися точно по горизонтальній лінії ковзання воріт, щоб не було перекосів полотна.

Ми виконали найскладнішу частину робіт і тепер переходимо до установки воріт з хвірткою заводського виготовлення або збираємо раму своїми руками.

Виготовлення секції своїми руками

Принцип виготовлення рами воріт той же, що і для орних.

• виготовляється одна секція;
• рама повинна бути легкою і мати ребра жорсткості.

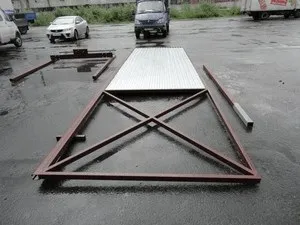

Для проїзду шириною в 4 метри виготовляється секція на два метри довший. У нашому випадку це буде рама довжиною в 6 метрів з нижньої сторони і 4 метри - вгорі.

Повинна вийти конструкція у вигляді прямокутника в поєднанні з трикутником (в одній з частин воріт), тобто трапеція.

Для жорсткості конструкції раму підсилюємо профільними трубами у вигляді сітки і хреста. Окремо розглянемо можливість установки хвіртки в відкатні ворота.

• та, що стоїть окремо;
• вбудована в ворота.

Питання про вид хвіртки слід вирішити в процесі виготовлення рами для воріт - врізати її в полотно. Для воріт фахівці радять зробити окремо стоїть хвіртку і придбати її в заводському виконанні.

Це позбавить вас від багатьох проблем, так як ви отримаєте повну комплектацію:

Петлі приварюють таким чином, щоб хвіртка відкривалася всередину, не заважаючи ковзанню воріт. Двері слід забезпечити якісними ручками і замком.

Така хвіртка обійдеться вам значно дешевше, ніж окремо стоїть. З мінусів виразний хвіртки слід відзначити те, що вона послаблює конструкцію воріт і наявність порога. Після цього ретельно зачистити раму від іржі і окалини, заґрунтувати і ретельно пофарбувати.

Як виготовити автоматичні ворота своїми руками, Ви можете подивитися в цій статті.

Монтаж відкатних воріт своїми руками

Наскільки правильно будуть встановлені рухливі елементи для ковзання воріт, залежить їх термін експлуатації.

Комплект для приведення воріт в робочий стан краще купувати в спеціалізованих магазинах, а не виготовляти самостійно.

У заводській комплект входять:

1. Роликова опора.
2. Верхній і нижній уловлювачі.
3. Бічні власники.
4. Кінцеві вбудовані вимикачі, які дозволять зупинити ворота в будь-якій точці.
5. Електропривод з блоком управління.
6. Фотоелементи.

Ви можете легко змонтувати всі ці елементи, керуючись прикладеної до заводського комплекту докладною інструкцією. Провід для електроприводу з метою безпеки слід прокласти в гофрованих шлангах.

Зверніть увагу! Між в'їзний майданчиком і нижнім краєм полотна воріт необхідно передбачити зазор не менше 7 сантиметрів - випадання снігу, весняне спучування грунту.

В якості безпечного елемента для в'їзду автомобіля, фахівці радять встановити перед воротами «лежачого поліцейського».

Важливо! Необхідно також придбати спеціальний контролер для відкатних воріт з вбудованою хвірткою. Він не дозволить спрацювати автоматиці воріт при відкритій хвіртки.

обшивка воріт

Після того, як ви зварили раму для воріт необхідно обшити її відповідним матеріалом. Вибір матеріалу для воріт залежить від огорожі ділянки та ваших фінансових можливостей. Наприклад, для цегляної огорожі можна вибрати ковані ворота або секцію з металевого листа.

Інші пропозиції по обшивці:

• сендвіч панелі;
• двостороння обшивка пластиковою вагонкою (дерев'яна не рекомендується, так як утяжелит конструкцію, доведеться купувати більш потужний і дорогий електричний привід);
• легкий профільований лист;
• алюмінієвий лист;

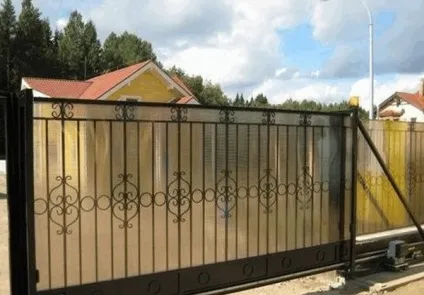

• полікарбонат вважається оптимальним матеріалом для воріт.

Увага! Головна вимога до обшивальну матеріалу - легкість.

Як бачимо, вам під силу виготовити відкатні ворота з хвірткою своїми руками. Слід тільки ретельно виконати всі підготовчі етапи, використовувати для монтажу якісні матеріали та елементи.
