Токарська приставка

Токарний верстат з дрилі

Даний тип приставок до дрилям служить для поздовжнього і поперечного виточування круглих дерев'яних деталей різної довжини. У підсумку ми з легкістю отримуємо токарний верстат з дрилі за допомогою приставки.

Токарська приставка дозволяє вибирати деревину і всередині заготовки (з торця). За допомогою її та мінімального набору ріжучого інструменту (різців, рашпілів і шліфувальних матеріалів) можна виточувати круглий погонаж, балясини для дерев'яних сходів і огорож, ніжки для меблів, дерев'яний посуд, свічники і багато іншого. Складність і витонченість виточують форм залежить лише від задуму виконавця і його майстерності. Звичайно, можна виготовляти деталі і за наявними ескізами.

Токарська приставка для дрилі

Найпростіша токарна приставка і мінімальний набір ріжучого інструменту дозволяють виточувати з деревини найрізноманітніші деталі: найпростіший круглий погонаж, балясини для сходів, свічники, дерев'яний посуд і т. Д.

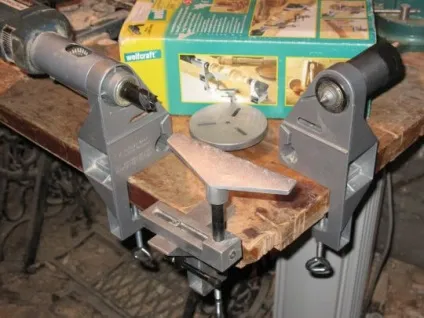

Одним із прикладів токарной приставки для дрилі, яку можна купити і зараз є токарна приставка від фірми Wolfcraft. Всі основні її вузли добре видно на фотографії нижче.

Токарська приставка для дрилі фірми Wolfcraft

Дриль в цій токарной приставці виконує функцію електроприводу. Оптимальною є високооборотна сучасна дриль з електронним регулюванням обертів і потужністю не менше 600 Вт. Це дозволяє, навіть при змінному впливі на деталь ріжучим інструментом, забезпечити постійну швидкість обертання, що важливо для якісної обробки деревини. Якщо ви спробуєте замінити дриль іншим електроприводом, слід мати на увазі, що такі токарні приставки мають обмеження по максимальній швидкості обертання, яка не повинна перевищувати 3000 об / хв. (Обмежена типом підшипників).

Токарська приставка для дрилі

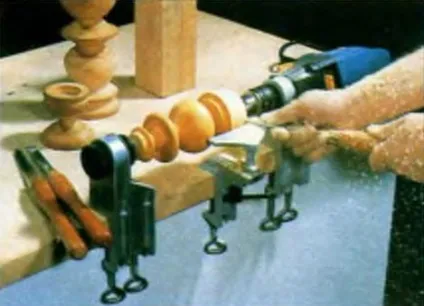

Приставка до дрилі - токарний верстат по дереву представлена різними моделями: найбільш прості (зверху) складаються з окремий вузлів, які можуть бути встановлені (фіксуються гвинтовими зажимами - лещатами) не тільки на верстаті, але і на звичайному масивному столі; досконаліші мають загальну станину (праворуч), на якій співвісно монтуються всі вузли приставки; на деяких моделях (ліворуч) можна одночасно виточувати дві однакові деталі. Моделі із станиною забезпечують більш високий клас обробки деталей.

Дриль встановлюється і фіксується шийкою в одному з вузлів приставки - диску приводу наполегливому центрі. Тому, купуючи приставку, слід враховувати діаметр шийки вашої дрилі (зазвичай у європейських дрилів він 43 мм). Обертання від дрилі передається через приводний стрижень наполегливої центру, затискають в її патроні. Наполегливий центр додатково комплектується центр затискної планшайбою (діаметр 100 мм) для обробки деталей великого діаметру. Другий завзятий центр, оснащений гострим сцентрованим наконечником, переміщається по станини (або верстата), що дозволяє встановлювати в приставці заготовки різної довжини. Заготівля надійно затискається і фіксується по торцях наконечником і планшайбою з шипами. Підшипники в цих двох наполегливих центрах забезпечують точне осьове обертання заготовки і виключають її биття.

Токарська приставка для дрилі

Регульований упор має метричну шкалу і фіксатор положення (по горизонталі, вертикалі і розі розвороту до деталі). Якщо приставка не має загальної станини, все її упори оснащені струбцинами-фіксаторами. Така спрощена приставка за функціями не поступається більш досконалим моделям, але менш точна.

Токарська приставка для дрилі

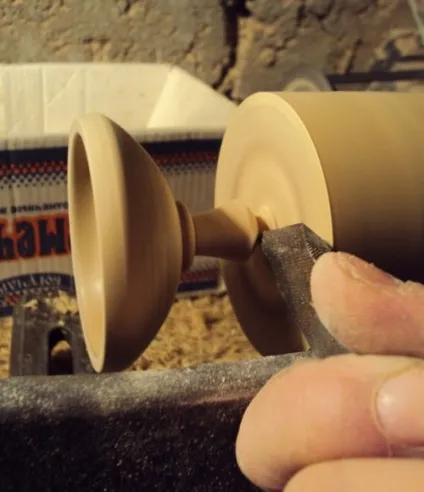

Рашпілем по дереву і крупнозернистою шліфувальною папером не тільки виконують чистову обробку поверхні готової деталі, а й знімають матеріал не гірше, ніж різцями. У поєднанні з регульованим упором, ними легко робити плавні обводи в деталях. Упор можна наблизити або видалити від деталі і повернути під потрібним кутом.

Токарська приставка для дрилі

Три вузла токарного приставки до дрилі: два затискних упору на підшипниках, в яких центрується і фіксується оброблювана заготовка; диску приводу наполегливому центрі встановлюється дриль (шийкою); третій упор (регульований) призначений для установки ріжучого інструменту.

Токарська приставка для дрилі

Мінімальний комплект токарних різців дозволяє виконувати більшість робіт по дереву: різці з 1-ої скошеної ріжучої крайкою, з 2-я, ввігнутої форми і відрізний. У моделях приставок, де одночасно обробляються відразу 2-е деталі, можуть використовуватися і інші різці.

Особливістю роботи на токарної приставці є те, що ріжучий інструмент виконавцю доводиться тримати в руках, спираючи його на регульований упор. Упор оснащений метричної шкалою і регулюється горизонтально, вертикально і по куту щодо оброблюваної деталі. Робочу площадку упору підводять максимально близько до заготівлі і так, щоб вона задавала оброблювану поверхню. Упор допомагає твердо утримувати різак руками і м'яко подавати його в потрібному напрямку в міру зняття матеріалу. Щоб вести обробку заготовки по всій довжині, регульований упор послідовно переміщують уздовж неї. Відрізають виточену деталь спеціальним відрізним різцем.

Токарська приставка для дрилі

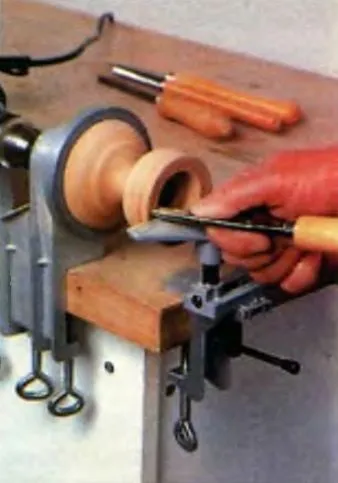

Щоб проточити деталь зсередини, необхідно, не знімаючи деталі, замінити другий упор, який використовується при зовнішньому точінні, на регульований упор для ріжучого інструменту. Так можна виготовляти свічники і дерев'яний посуд. поступово занурюючи його в деревину. Якщо в заготівлі необхідно вибирати матеріал зсередини (наприклад при виточування страви або вази), другий центрующий упор з наконечником знімають і на його місце встановлюють регульований упор для різця. Правда, таку операцію можна виконувати на досить коротких деталях. Майстри в своїй роботі користуються найрізноманітнішими різцями (багато виготовляють їх самі), рашпілем і шліфувальними полотнами різної зернистості. Але початківцям столярам буде цілком достатньо і 3-х основних різців, пропонованих до приставки: відрізний, для зовнішньої і внутрішньої обробки.

Токарну приставку на станині

Токарська приставка для дрилі на станині не тільки показує більш високу якість обробки, але і значно зручніше в роботі: не виникає труднощів із забезпеченням співвісності у центруючих упорів, а регульований упор для різців завжди буде точно переміщатися по станині уздовж заготовки, що особливо важливо при виточування довгих деталей.
