Види розеток по роз’ємів, типу установки і додаткових функцій

Загальні деталі й конструктивні відмінності в різних країнах

Закони електротехніки працюють скрізь однаково - на землі, під водою або на місяці, тому принципове пристрій завжди і скрізь однакове, незалежно від того, якого розетка використовується виду і призначення. Її головне завдання - забезпечити просте підключення і відключення електроприладу до стаціонарної електромережі. Як підсумок - елементи і матеріали будуть скрізь одні й ті ж, а основна відмінність буде в їх формі, яка історично застосовується в різних країнах.

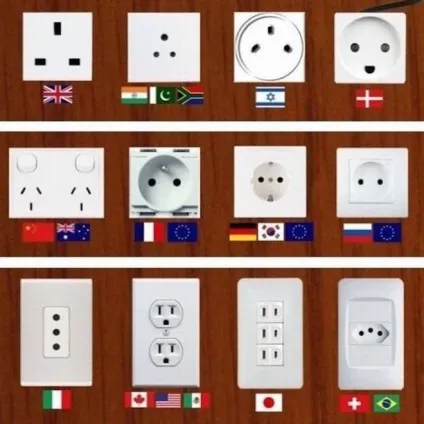

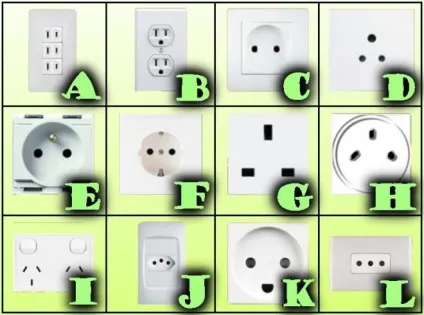

Основні види розеток, що використовуються в різних країнах:

A - США і Японія - розетки розраховані на напругу 110 Вольт.
B - Той же самий тип A, тільки з заземлюючим контактом.
C - Для роботи в мережах 220 Вольт і 50 Герц. Поширена в країнах СНД і ряді європейських держав.
D - Британські розеткові роз'єми. Практично такі ж використовуються в ПАР.
E - Французький варіант розетки типу С, але з заземлюючим контактом.
F - Німецький варіант типу С для проводки з заземлення
G - Ще один стандарт з Британії.
H - Стандарт в Ізраїлі.
I - Пристрої, що встановлюються в Австралії.
J - Швейцарський розетковий роз'єм.
K - Данська варіант розетки типу С для заземлення.
L - Італійська простота і функціональність.

З яких деталей збирають розетки

За наведеними вище пристроїв видно, що всі різновиди побутових розеток, незважаючи на різне виконання, мають загальну будову. Конструкція стандартної розетки включає в себе два основних роз'єму для фази і нуля, а якщо модель враховує наявність заземлення, то контактів буде три. Відповідно, якщо підведений до неї напругу і частота струму підійдуть до пристрою, який треба включити, то при наявності перехідника воно запрацює.

Пристрій розетки, незалежно від її типу, виду і характеристик, включає в себе наступні елементи:

Підстава, виконане з діелектрика - кераміки або пластику. Керамічне підставу витримує великі температури, в разі перегріву контактів, але більш крихке. В основі є посадочні гнізда для контактів, механізму кріплення і отвори в різьбленням для прикручування кришки.
Механізм кріплення. У внутрішніх розеток це розпірні лапки, а в зовнішній просто отвори в підставі - для шурупів.
Основні контакти - для фази і нуля. Та їх частина, що охоплює контакти штепселя може бути додатково подпружинена, щоб зіткнення було більш щільним. Додатково на них є кріплення для проводу.
Контакт заземлення - не обов'язковий компонент, але в більшості пристроїв він є.
Кришка з пластику - закриває собою струмопровідні елементи та оберігає їх від попадання пилу і води. Може складатися з двох частин - декоративної і кріпильної.

Це загальні деталі, які є в будь-розетки, але на ринку також є пристрої з додатковими функціями, в яких цей список буде ширше.

Відмінності по типу установки

Перший тип пристроїв використовується найчастіше, не дивлячись на певні складнощі, пов'язані з їх монтажем - установка відбувається в стіну, для чого в ній треба вирізати отвір для самої розетки і канавку для проводу, який буде до неї підходити. Ці недоліки перекриваються безсумнівні переваги в плані естетики і пожежобезпеки - годі й говорити спотикатися об дроти, ризикуючи їх зіпсувати, а якщо раптом трапиться коротке замикання, то в товщі стіни воно не страшно.

Зовнішні види розеток використовуються найчастіше при необхідності прокласти тимчасову проводку або в дерев'яних будинках, де монтаж внутрішньої проводки регламентується дуже жорсткими обмеженнями і практично не застосовується. Також зовнішнім методом часто кріпляться силові розетки, які володіють великими розмірами.

Технічні характеристики - силові і побутові розетки

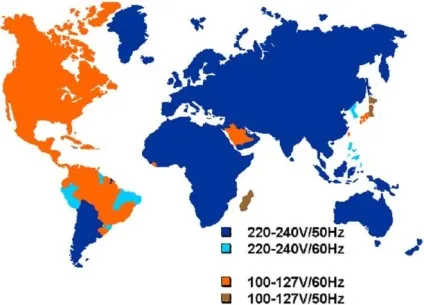

У всьому світі використовується тільки дві стандартні частоти змінного струму - 50 і 60 Гц. Ці значення абсолютно не важливі для самих розеток - від них залежить тільки кількість втрат струму при його транспортуванні на великі відстані.

Стандартів напруги також трохи - 100, 110, 115, 120, 127, 220, 230 і 240 вольт. З огляду на, що допустимі відхилення становлять +/- 10%, можна вважати що основних стандартів два - 127 і 220 вольт.

Набагато більшу увагу треба звертати на те, які бувають розетки по силі струму, на яку розраховані їхні контакти - в сучасних побутових пристроях це 10 і 16 Ампер. Якщо ж треба підключити прилад, розрахований на велику силу струму, то треба встановлювати під нього силову розетку - зазвичай вони розраховані на 32 Ампера. Принципова відмінність у них в товщині контактів, завдяки чому виходить велика площа їхнього зіткнення.

Різновиди за призначенням

Незалежно від того, для чого застосовується розетка, її головні компоненти залишаються все ті ж - підстава, механізм кріплення, контакти та ізолювальна (за сумісництвом декоративна) кришка.

Додаткові функції

Коли нагальні питання вирішені, починають займатися комфортом - такі види розеток це преміум пристрої з додатковим функціоналом, що дозволяє поліпшити умови їх експлуатації.
