Віброплита своїми руками - як зробити виброплиту (фото)

З різною частотою на присадибній ділянці господарі потребують такого технічному приладі, як виброплита. Цим малогабаритним пристроєм можна утрамбувати багато грунтові ділянки і доріжки, покриті плиткою. Далі розглянемо, як робиться виброплита своїми руками.

види виброплит

Залежно від джерела енергії саморобні віброплити поділяються на 3 види: електричні, дизельні та бензинові. Кожен з двигунів здатний створювати вібрації, які відрізняються за силою. Залежно від потужності агрегату і маси виробу віброплити можуть використовуватися при утрамбування різних поверхонь:

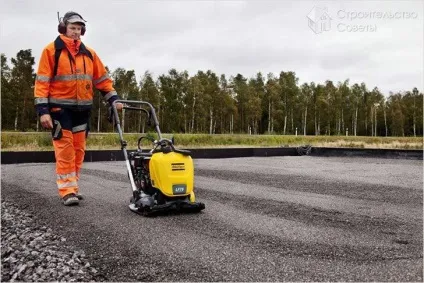

Для облаштування ділянок, розташованих на території дач і заміських будинків, найбільш прийнятний варіант - бензинова віброплита. Це легкі пристрої, маса яких не перевищує 75 кг.
Дизельне утрамбовують пристрій має більшу потужність. При масі від 75 до 140 кг така плита виконує серйозні ущільнювальні роботи підстави для подальшого виготовлення бетонних і асфальтових доріг.
Віброплити з електродвигуном нічим не поступаються за своєю продуктивністю вищепереліченим агрегатів, але мають один суттєвий недолік - обмежений радіус дії, який залежить від довжини електричного шнура. Тому цей прилад не завжди можна застосувати на відкритій місцевості.

Якщо у людини є технічні можливості та бажання заощадити, виброплиту можна виготовити самостійно. В цьому немає нічого складного, якщо придбати всі необхідні механізми і деталі. Крім того, потрібно буде виконати зварювальні роботи, щоб з'єднати в єдине ціле нарізані болгаркою заготовки.

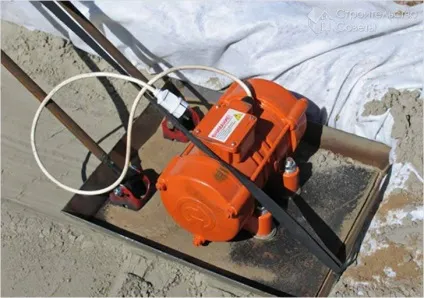

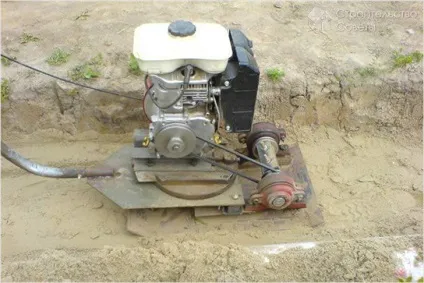

Серед двигунів можна вибрати бензиновий двотактний агрегат з одним циліндром або вібратор майданчикові 98Е, який працює від звичайної електричної мережі. Якщо вибір припав на вібратор з вбудованим електричним мотором, то потрібно знати, що у нього можна міняти силу вібрації. Для цього необхідно зняти кришку.

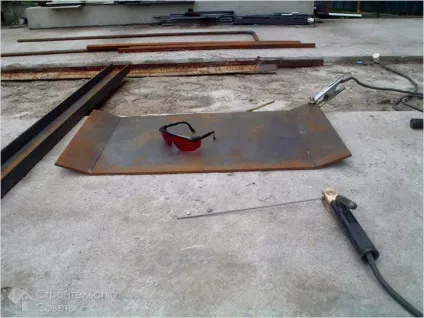

На самому початку робіт виготовляється робоча поверхня з металевого листа розміром 80 × 50 мм і товщиною 8 мм. Щоб лист не зачерпував землі або піску під час роботи, його потрібно спереду загнути приблизно на 30º. З огляду на товщину робочої поверхні, зробити це непросто. Для цього спочатку потрібно застосувати болгарку, яку на металевому листі необхідно зробити 2 симетричних надрізу. Вони робляться з протилежних сторін і повинні мати глибину до 5 мм з відступом від краю близько 10 см. Потім лист згинається в цьому місці за допомогою важкого молотка. Після того як робоча поверхня придбала потрібну форму, місця врізки заварюються.

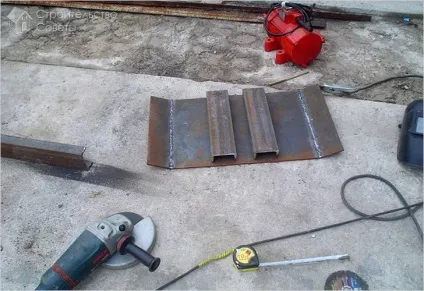

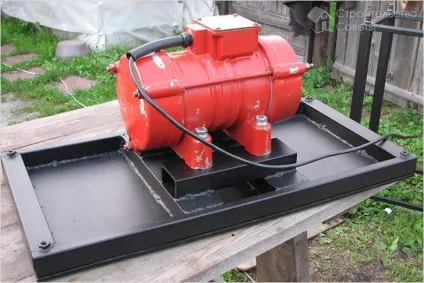

Потім потрібно заготовити 2 відрізка швелера, які будуть фіксуватися до металевого листа. Ці деталі будуть потрібні для кріплення до робочої поверхні вібратора за допомогою двох болтів. Швелери можна приварити як уздовж аркуша, так і поперек. Останній варіант кращий. При приварювання швелерів потрібно стежити, щоб вони не виходили за межі металевого листа. Відстань між деталями має сягати приблизно 10 см, при цьому вони повинні бути симетрично розташовані відносно центральної осі плити. Також під час зварювання потрібно стежити, щоб кріпильні отвори вібратора при майбутньої фіксації правильно розташовувалися по відношенню до фіксуючим елементам на швелері. На фото добре видно, як виглядає лист з привареними швелерами.

Щоб робоча поверхня віброплити під час кріплення зі швелерами втратила рівну поверхню, зварювання потрібно проводити поступово, змінюючи по ходу роботи місця фіксації і напрямок зварного шва.

Отже, швелери приварені. Тепер настає черга наступних робіт:

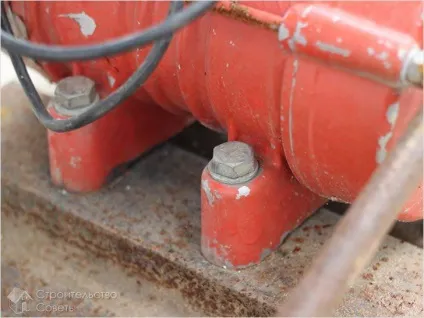

Після приварювання до металевого листа швелерів до одного з них кріпиться вібратор. Якщо застосовується електричний мотор, його кріплення відбувається болтами М10. При варіанті виготовлення віброплити з бензиновим двигуном використовуються болти М12. Для початку потрібно визначити відстань між отворами для фіксації в вібраторі. На такій же відстані за допомогою дриля в швелері проробляються отвори, відповідні діаметрам болтів. Після цього до металевої конструкції болтами кріпиться двигун.

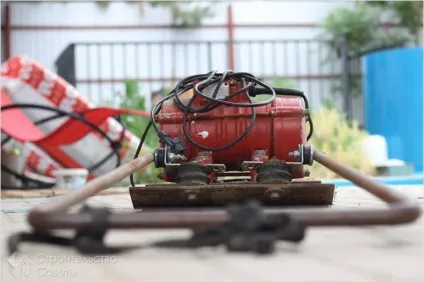

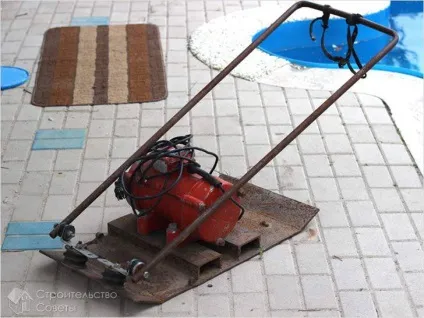

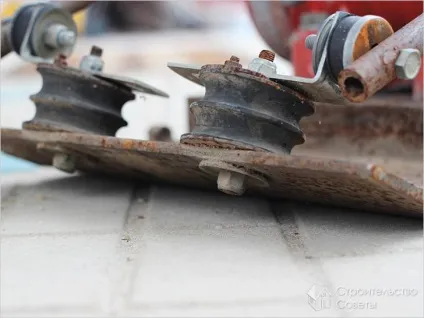

Щоб машиною можна було керувати, до неї необхідно приробити ручки. Їх кріплення до механічної конструкції відбувається за допомогою еластичних подушок, які гасять вібрацію в момент, коли виброплита знаходиться в робочому стані. Подушки грають важливу роль, так як без них машина може вириватися з рук.
Так як виброплита важить приблизно 60 кг, до виробу необхідно приварити шматок труби, а на ньому закріпити пластикові колеса. Це полегшить транспортування машини до, під час і після роботи.

Щоб коливання віброплити не позначалися негативно на руках, до ручок можна прив'язати мотузки у вигляді петель і при роботі триматися за них.
