Вибираємо самовсмоктувальний поверхневий насос

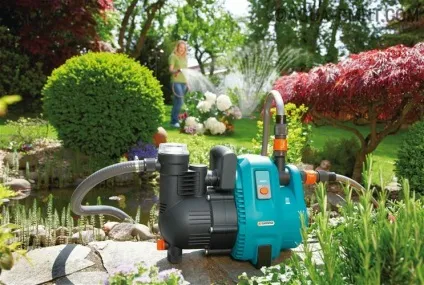

Насос поверхневий самовсмоктуючий

Види поверхневих насосів

Сучасні виробники випускає кілька типів таких агрегатів.
До основних з них відносяться:

Відцентрові поверхневі насоси, у яких є функція самоусмоктування.
Вихрові агрегати поверхневі, без функції самоусмоктування.
Відцентрово-вихрові пристрою.

Зважених поверхневі насоси оснащуються системою ежектора, що дає можливість ефект всмоктування зробити більше. У цьому випадку створюється всередині ежектора зона зі зниженим тиском.
Поза ежектора тиск набагато вище, і вода прибуває в зону де воно нижче. За рахунок руху води створюється перепад тиску: вода піднімається від обертання лопатей насоса і від ефекту всмоктування, що підвищує ККД агрегату.
Існує два способи розміщення системи ежектора:

Він може знаходитися всередині пристрою.
Ежектор влаштований зовні насоса. У цьому випадку використовується двотрубна система ежектора.

У побуті зазвичай використовуються своїми руками насоси, у яких ежектор знаходиться всередині. Хоча використання ежекторной системи здатне збільшити висоту підйому рідини, але максимальна висота його в середньому не перевищує 8 метрів.
При зовнішньому розташуванні ежектора в деяких виробах самоусмоктувальних насосів є можливість збільшити до 30 метрів заввишки підйому води.

Конструкція відцентрових самоусмоктувальних насосів

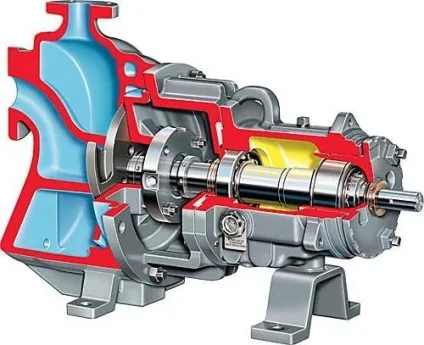

Відцентровий самовсмоктуючий насос

Служать для перекачування рідин як чистих, так і митних та з частками твердих включень.
За конструктивними особливостями бувають:

Перевагами таких пристроїв є:

Можливість забезпечення перекачування сильно забруднених або з наявністю твердих включень рідин.
Використання різних матеріалів при їх виготовленні, дозволяє застосовувати агрегати в широкому діапазоні.
Пристрій при перекачуванні рідини не реагує на проникнення повітря або газу в систему.

До конструктивних особливостей Відцентрові насосів відносяться:

Зручність в обслуговуванні.
Швидко зношуються стінки можна легко замінити змінними елементами.
У конструкції використовуються потужні підшипники для опор з модульної системи.
Торцеве ущільнення розміщено в масляній камері, що оберігає його при експлуатації агрегату всуху.

Принцип роботи пристрою полягає в наступному:

При засмоктуванні повітря змішується з розташованої рідиною в робочому колесі.
Під дією відцентрової сили суміш води і повітря надходить з корпусу, що має вигляд спіралі, в верхню частину корпусу насоса.
Конструкція корпусу насоса дозволяє знизити швидкість потоку, що дає можливість повітрю відокремитися від рідини.
Повітря направляється в напірний трубопровід.
Звільнена від газу вода надходить назад в спіральний корпус.
Після видалення повітря агрегат починає працювати в режимі звичайного відцентрового насоса.

Недоліком таких насосів є те, що їх можна включати тільки за умови заповнення водою корпусу-равлики. Крильчатка не створює з повітря усмоктувального зусилля.

вихровий насос

Вихровий поверхневий насос

Незважаючи на те, що відцентрові і вихрові насоси належать до однієї групи обладнання, між ними є деякі відмінності:

Вихрові агрегати не вимагають заливки води при пуску в роботу. Вони можуть всмоктувальне зусилля згенерувати навіть на основі повітря.
Вихровий насос більш компактний.
Під час роботи видає багато шуму.
Ціна його нижче відцентрового.
Продуктивність і натиск води мають більш високі показники.

Відцентрово-вихрові насоси

Такий насос поверхневий самовсмоктуючий відноситься до поверхневого двоступінчастим насосного обладнання. З його допомогою можна перекачувати нейтральні рідини в широкому температурному діапазоні.
У пристрої один щабель працює як відцентровий насос, інша виконує функції вихрового:

Від одного колеса до іншого переміщення води проводиться через канали, розташовані в кришці корпусу. При поєднанні двох принципів роботи з загальними і відмітними рисами, забезпечуються покращені технічні характеристики обладнання.

Порада: Використання поєднання двох моделей в одному агрегаті компенсує негативні властивості одного пристрою і підкреслює гідності іншої.

У відцентрово-вихрових насосних пристроях розташовані два робочих колеса. Вони можуть включатися в роботу одночасно або послідовно, що залежить від моделі агрегату.
Спочатку перекачується рідина направляється на відцентрове колесо, воно створює невелике робочий тиск. Потім вона йде до вихревому колесу.
При цьому натиск збільшується в кілька разів. В результаті виходить високий показник напору води, яка йде від насоса, при відносно невисокій її подачі. Напір води до 190 метрів, а подача при цьому не більше 37 кубометрів на годину.
У насосі рідина рухається між колесами по провідному каналу, розташованому в його кришці. Щоб виключити можливе осьове переміщення, відцентрове колесо фіксується всередині корпусу, а в конструкції вихрового колеса його зазвичай використовують плаваючим.
Існують моделі у яких обидва елементи знаходяться в загальному корпусі на одному валу. В цьому випадку, для врівноваження осьового зусилля при роботі, на вихровому колесі робляться отвори.

Порада: Купуючи такий пристрій необхідно звернути увагу, що в його комплект входить електродвигун, а для спеціалізованих установок мотор виконується у вибухозахищеному варіанті.

Відцентрово-вихровий насос має ККД трохи вище, ніж звичайний вихровий агрегат для води. Відцентрове колесо пристрою складається з двох дисків, що обертаються, між якими розташовані лопаті, як показано на фото.

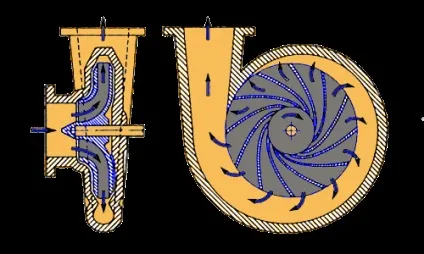

Відцентрова складова агрегату

Лопаті розгорнуті від напрямку руху колеса в протилежну сторону.
Під час роботи в цій частині пристрою відбувається:

Через всмоктуючий патрубок наповнюється порожнину першого ступеня агрегату.
Колесо починає обертатися.
Виникаюча відцентрова сила, відкидає рідину від центру камери до стінок.
Створюване всередині агрегату тиск, через спеціально виконані канали витісняє воду в сторону другого ступеня пристрою.
У центральному відділі колеса йде розрядження тиску, і за рахунок цього з усмоктувального трубопроводу надходить нова партія води.
Таким шляхом відбувається безперервне потрапляння води в відцентрову щабель насоса і видалення її з камери.

В вихровий складової відбувається:

Вихрова складова насоса

Колесо, що має вигляд плоского диска, з розташованими на ньому короткими лопатями радіальної форми, починає обертатися.
Самовсмоктуючий вихровий насос втягує через спеціальний патрубок додатково повітря, за рахунок створення вакууму всередині простору.
Перекачується рідина, що надходить з відцентрової ступені, змішується з повітрям.
Різниця тисків дозволяє в камері розділити компоненти.
Повітря через спеціальні отвори виходить назовні.
Вода продовжує циркуляцію всередині другого ступеня агрегату.
У відцентровому режимі насос починає працювати після повного видалення повітря.

Порада: Для запобігання потрапляння повітря і води назад у вхідний канал, необхідно на всмоктуючому фланці розміщувати зворотний клапан.

Таке вдале поєднання двох типів конструкцій насосів дозволяє поліпшити їх технічні характеристики і збільшити діапазон використання.

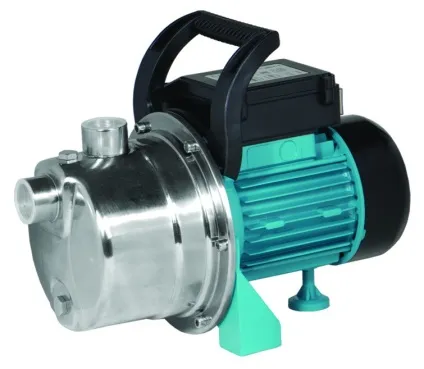

Зважених насоси з інжектором

Поверхневий самовсмоктуючий насос з ежектором працює за принципом вихрового насоса.
Інструкція вказує, що тут:

У прямоточний корпус агрегату вводиться тонка трубочка, для подачі потоку води з великою швидкістю і високою щільністю.
На виході з трубки такий потік сприяє зародженню біля виходу з корпусу ежектора області розрідження.
На вході в корпус створюється всмоктувальне зусилля.

Порада: Встановивши такий пристрій на насосі або всмоктуючому шлангу, можна значно збільшити глибину свердловини, з якої можна викачувати воду до 30 метрів.

Недоліком в цьому випадку служить збільшення шуму при роботі пристрою і падіння продуктивності насоса. Але збільшення потужності двигуна і видалення насоса з житлової площі ці недоліки компенсує.

Порада: При виборі насоса слід орієнтуватися, що для промислового забезпечення водою потрібно використовувати насос вихрового типу, а для побутової водопровідної системи - безшумний насос відцентрового типу.
