Вибираємо правильний роз’єм jack для гітари

Власне, до кутового штекера «Neutrik NP2R» у мене великих претензій немає. Вперше придбавши кілька років тому цей виріб для тестування (нам з другом довелося скинутися), ми стали робити спроби поламати його. Так-так, не дивуйтеся!

Пиляйте, Шура, пиляйте.

«Музичне обладнання, на кшталт зброї і має відповідати військовим же вимогам по надійності» - повністю поділяючи даний постулат, який підказав мені один досвідчений чоловік, ми і приступили до навмисного руйнування придбаного примірника, точно такого ж, як на фото.

Використовувалися різного калібру плоскогубці, наш власний вага, (в черевиках з грубими підошвами), паяльник на 100 Вт. Зрештою, естафету прийняв «король» всього слюсарного інструменту - молоток. Зрештою, зіпсувавши виріб, і переконавшись в його міцності, з почуттям «глибокого задоволення», ми вирушили скуповувати залишки штекерів «Neutrik» в музичний магазин.

Чому ми так працювали? Скажіть, дорогі музиканти, кому з вас не наступали на сцені на найсвятіше ... на з'єднувальний кабель? Вічно бігають конферансьє, а ще гірше, огрядні родичі і знайомі ювіляра, за своєю природою, що не відають про цінності і призначення кабелю. Зазвичай, після тосту «за іригацію та просвіта Узбекистану», гості починають розходитися, точніше - «розходяться», і їх душа невблаганно вимагає пісні. По черзі, а іноді і колективно, народ прямує до сцени.
Знайоме? Тому обладнання повинно мати певний ступінь вандалостійкості.

На що дивитися?

Початківцям може бути корисно дізнатися про властивості, які ми перевіряли і на що при перевірці штекерів типу Jack слід звертати увагу, тому коротко напишу про них.

Перше і найбільш показовий - центральний контакт. У штекерів поганої якості, він просто обертається навіть при невеликому зусиллі. А по сему, говорити про хороше електричному з'єднанні, не доводиться. Jack з центральним гвинтом зараз майже не зустрінеш, і це на краще. Центральний контакт повинен бути надійно запресований і - крапка!

Друге. Ізоляційна прокладка між центральним контактом і пелюсткою загального проводу, повинна бути термостійкої. Наявність легкоплавку пластмассінкі в цьому вузлі - ознака поганого тону. Якщо при пайку 25-Ватяним паяльником з'являються ознаки плавлення, сміливо викидайте такий Jack, щастя не буде. На жаль, передати її фізико-хімічні властивості на словах, не дозволяють правила пристойності, тому уважно розгляньте фото, на них матеріал прокладки хороший.

Третє. Товщина виведення загального проводу. Безумовно (як лиходії з індійського кіно «Танцюрист диско»), ви не будете пропускати через гітару струми величиною в десятки Ампер, але якщо контакт зроблений з жерсті, для упаковки консервів, з обтиском проблеми гарантовані. А підключати кабінет кабелем з таким штекером, взагалі загрожує.
Коротше, Jack, повинен бути міцний механічно і тільки тоді, можна розраховувати на його надійну роботу.

Четверте. Покриття металевих частин, має бути стійким. Якщо відшаровується при обтиску, або пайку - вам всунули погань.

Ось і вийшло, що другорядних моментів немає.

Neutrik з бантиком

У моделі «Neutrik» є одне слабке в плані екранування місце - пластмасова кришечка. Ось і виникла ідея створити «Neutrik з бантиком». Можливо, це непотрібне надмірність, але реалізація настільки проста, що я наважився запропонувати її вашій увазі, дорогі датагорци. Буде потрібно тільки шматочок самоклеящейся фольги. І так, дивимося фотки.

Розкриваємо пакет або розкручуємо наявний штекер.

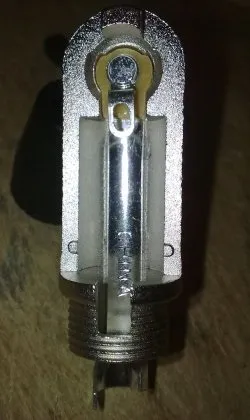

Ось так виглядає пластикова кришечка зсередини.

Звільняємо фольгу від захисного шару.

Обклеюємо кришечку. Увага! Клеїмо і на краю, інакше не буде контакту!

Припаюємо кабель і збираємо. Як бачите, фольга не стирчить, її навіть не помітно.

Кілька слів про пайку

В даному варіанті з'єднувача, екран припаивается безпосередньо до пластині «землі», в зручному місці. Послідовність дій така. Спершу припаюємо екран, потім центральну жилу, і обжимаємо так, щоб не було зайвого натягу провідників. Ось чому, деталі штекера повинні бути зроблені з нормального, досить товстого матеріалу. Інакше все буде бовтатися, і відірветься, в кінці кінців. На завершення, покриваємо місця пайки лаком.

Даний роз'єм, служить уже понад 5 років, і жодного разу не підводив мене. Не впевнений, «фірмовий» він чи ні, але працює надійно і пройшов найжорстокішу перевірку.

Штекер в роботі, концертна зйомка! Жартую, жартую.
Дякуємо за увагу. Всім удачі!
