Вибір шпинделя для настільного чпу верстата

1 Самий бюджетний шпинделя для саморобного ЧПУ верстата - гравер. малюнок 1, ціна від 500р. Потужність 125Вт. З мінусів цього вибору - слабкий крутний момент на малих обертах і в слідстві цього підходить тільки для виконання гравірування і для робіт по м'яких порід дерева маленькими діаметрами фрез.

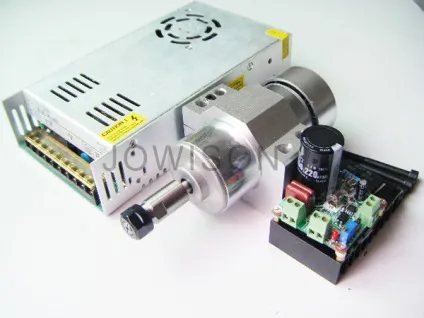

3 Третій варіант для недорогого настільного ЧПУ це шпинделі з DC-моторів на 12. 48В. малюнок 3. Потужність до 400Вт. Обороти до 12 000.Требуется окреме джерело живлення шпинделя верстата. До переваг даного шпинделя можна віднести: 1) досить низька биття, що робить його гарним вибором в якості шпинделя для фрезерування друкованих провідників при виготовленні друкованих плат або при виготовленні моделей з модельного воску, ювелірної гравірування 2) низький рівень шуму, 3) стандартна цанга ER11A . До недоліків. 1) потрібно додаткове джерело живлення, 2) порівняно маленька потужність обмежує можливості застосування фрезами до 4 мм, підходить тільки для фрезерування по м'яким матеріалам, 3) досить сильний перегрів в роботі, що вимагає гарного охолодження, обдування, вентильованого приміщення.

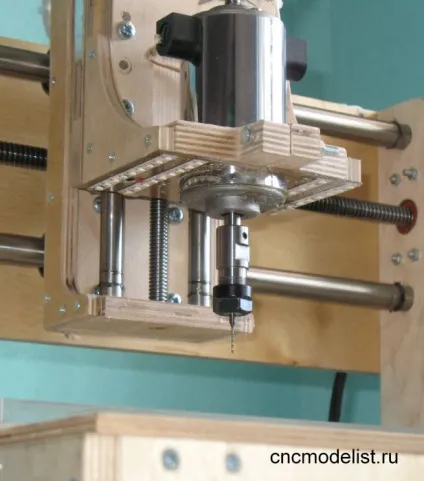

У комплекті з електронікою можна керувати швидкістю обертання шпинделя малюнок 4, з програми управління верстатом MACH3. для цього в контролері управління верстатом передбачений ШІМ вихід, позначений на корпусі контролера крокових двигунів як PWM.

4 Наступний варіант шпинделя для недорогого настільного ЧПУ самостійної збірки це фрезери і Прямошлифовальная машини.
Фрезер Енкор ФМЕ-850Вт володіє достатньою потужністю для обробки будь-яких матеріалів (дерево, фанера, кольорові метали). Дуже гучний в роботі. У комплекті є цанга на 6мм, що дозволяє з використанням перехідника 3в6мм працювати з різними діаметрами фрез від 0,1 мм до 6мм. Варто зазначити що далеко не всі фрезери комплектуються цангою 6мм, наприклад у поширеного Интерскол немає цанги 6мм, що не дозволяє використовувати фрези менше 8мм і робить його малопридатним для використання на фрезерних ЧПУ верстатах. До недоліків цього фрезера можна віднести відсутність електроніки підтримки стабільних оборотів, що ускладнює його використання для обробки акрилу і інших пластиків, оброблюваних на низьких оборотах. А також низька якість підшипників, що обмежує безперервний режим роботи часом 2 години. Цього часу цілком достатньо для вирізки слів з фанери, або невеликих до 10х10см різьблених 3Д картин і пано, 3Д вироби великих розмірів зажадають значно більше часу і тому використання цього шпинделя на 3Д виробах великого розміру призведе до підвищеного зносу підшипників і швидкого виходу з ладу.

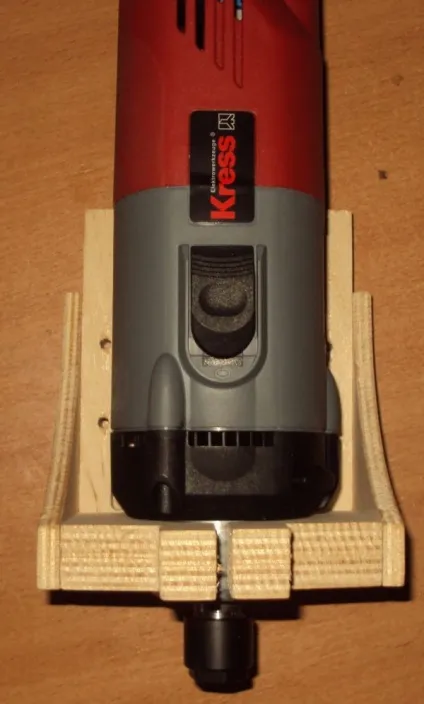

6. Фрезер Kress. Найкраща якість з сегмента недорогих колекторних шпинделів для настільного верстата виготовленого своїми руками. Ціна від 13т.р. Нормується биття, що дає можливість віднести його до більш високого класу шпинделів. Висока надійність, термін служби на верстаті ЧПУ верстаті для дому та малого бізнесу незрівнянно вище всіх вище перерахованих шпинделів і поступається лише професійним безколекторним (асинхронним) шпинделям

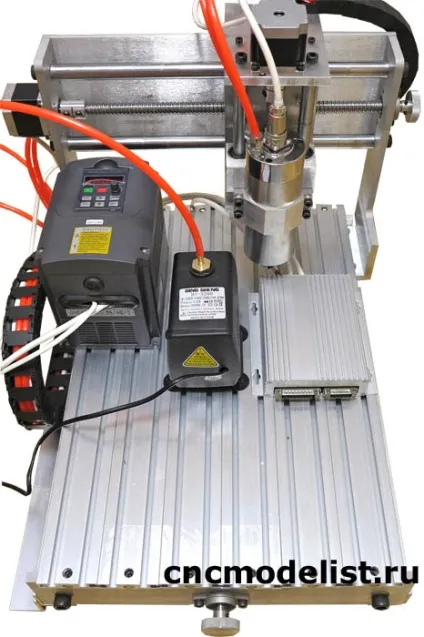

7. Професійні шпинделі рідинного охолодження.

Переваги. висока надійність, в конструкції таких шпинделів 3 або 4 підшипника, в той час як у побутових колекторних тільки 2, і відсутність зношуються щіток, властивих колекторним моторам.

Точність збірки і високу якість балансування забезпечують і мінімальне биття на валу, яке необхідно для якісної обробки тонким і / або довгим інструментом.

Перевага шпинделів рідинного охолодження над шпинделями повітряного охолодження:

1) більш тиха робота, за рахунок відсутності шуму створюваного крильчаткою примусового обдування

2) можливість роботи в некондіціоніруемих приміщеннях при підвищених температурах навколишнього повітря або в обмежених умовах, де немає можливості забезпечити нормальну циркуляцію повітря.

3) можливість роботи в приміщеннях з неочищеним повітрям в якому міститься пил, шпинделі повітряного охолодження при роботі в запилених приміщеннях можуть збирати і накопичувати абразивні частинки, які призводять до пошкодження механічних вузлів шпинделя

До недоліків можна віднести тільки ціну від 10000р і необхідність використання частотного перетворювача для живлення (ще 10000р) і системи охолодження.
