Саморобний динамо-ліхтар, мозгочіни

Був безхазяйний кроковий двигун. Щоб просто так він не валявся, зробив своїми руками ліхтар.

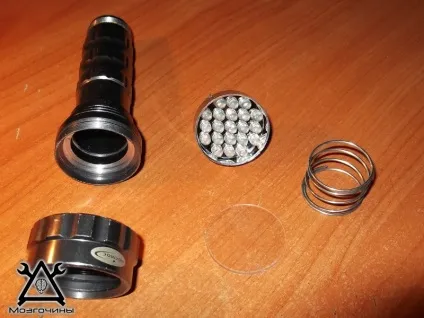

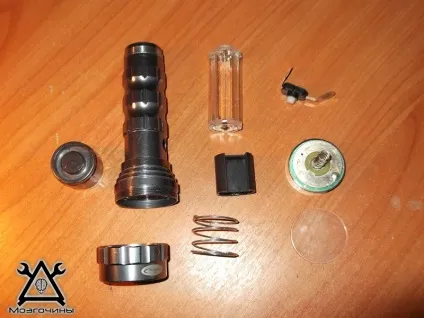

Донором фари послужив світлодіодний ліхтарик, розбираємо його:

З цієї купи нам потрібно наступне:

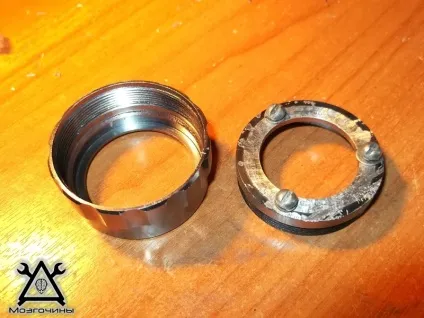

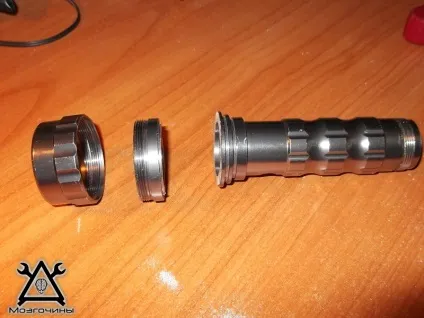

Тепер потрібно відпиляти різьблення ковпачка фари від тіла ліхтаря:

Для подальшого закріплення фари на корпусі саморобного ліхтаря в трьох точках нарізав різьблення:

Корпус ліхтаря вирізав з кришки комп'ютерного блоку живлення:

Тепер вигинаємо і приміряємо з кроковиках:

Для закріплення шестерень редуктора до корпусу припаяні 2 болта:

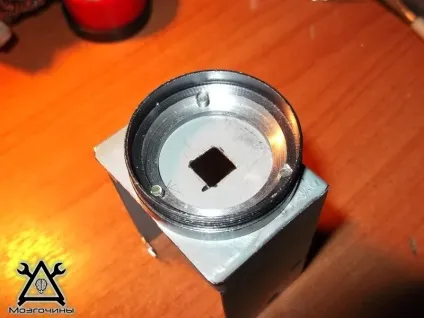

На гвинти прикручуємо посадочне місце для фари:

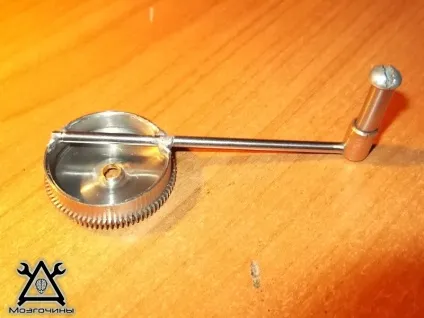

Провідна шестерня редуктора скріплена з ручкою про допомогою пайки:

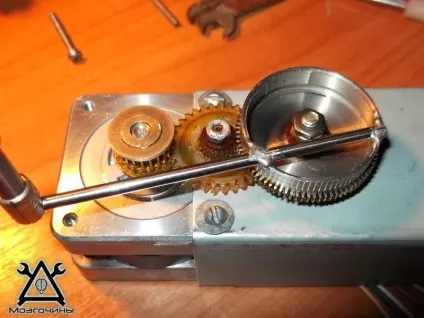

Встановлюємо шестерні на корпус:

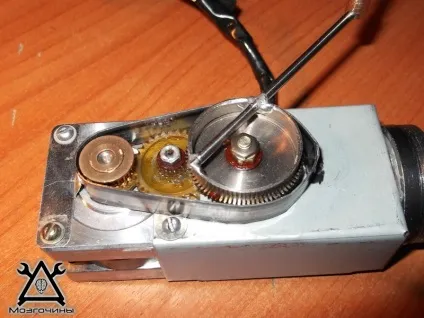

І ставимо захист:

Створення корпусу і редуктора завершено, тепер настав час зайнятися електронною начинкою. Спочатку за основу хотів взяти наведені нижче схему (з інтернету), але після деяких контрольних замірів значно її спростив з наступних причин:

- Максимальний видається движком ток лежав в межі 130 -140 мА, а токопотребление діодним збирання було 160 - 170 мА, так що ні стабілізатор, ні струмообмежуючі резистор не знадобився. Обійшовся двома діодними мостами і одним конденсатором.

- Спочатку планував встановити в корпус акб від мобілки і поставити два перемикача - один на перемикання заряду акумулятора і подачі напруги на фару, інший - включення харчування фари від акумулятора. Але з таким зарядним струмом (130 -140 мА) ручечку довелося крутити б дуже довго, так що від цієї затії відмовився і приєднав все безпосередньо до фарі.

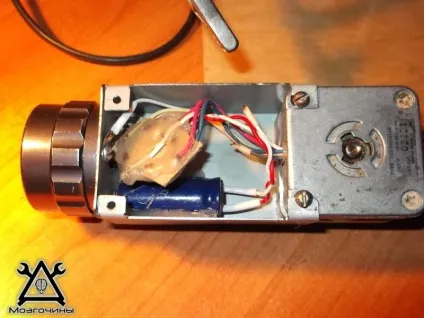

Змонтована схема в корпусі. Як і написано вище, має тільки запараллеление діодні мости і конденсатор:

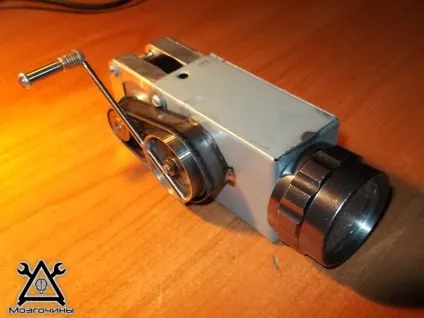

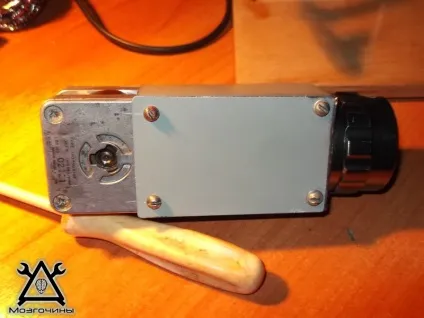

Прикриваємо все це справа кришечкою:
