Вентиляція фарбувальної камери своїми руками (розрахунок і система)

Правильна вентиляція фарбувальної камери необхідна відразу з кількох причин: безпека (більшість розчинників небезпечно для здоров'я людини) і проходження технології фарбування. Рух повітря в області нанесення фарби повинно бути рівномірним і спрямованим - обидва чинники по-своєму впливають на результат. Неправильно організований потік повітря може підняти суспензія з фарби, в результаті чого її розпорошення зміститься щодо положення фарбопульта. Повільний або надмірно швидкий потік повітря призведе до неправильного висихання матеріалу.

Готова фарбувальна камера обійдеться покупцеві приблизно в 15-20 тис. € - пристойна сума навіть для малого бізнесу. Тим часом точне регулювання вологості, чистоти і руху повітря (головні відмінності професійної станції від звичайного гаража) цілком можна організувати самому. Стандартний гараж 6х4 не дає великих можливостей для експериментів, але ризик отримати неправильну фарбування навіть в таких умовах можна звести до мінімуму, якщо прагнути створити умови близькі до ідеальних.

ідеальні умови

Кімнатна температура - рівень, на який визначається більшість виробників емалей. 20-23 ˚C - ідеальна температура фарбування. Організувати такий обігрів своїми руками нескладно, але гаражна вентиляція передбачає, що повітря буде рухатися інтенсивно, а забирається він зазвичай з вулиці. Таким чином, в системі фарбувальної камери з'являється елемент, який здійснює попередній прогрів повітря (прогрівати його безпосередньо в приміщенні небезпечно, через можливість займання та труднощів регулювання).

Вологість повітря не повинна виходити за межі 70%, але і нижче 50% опускати її не варто. Сухе повітря в фарбувальній камері призведе до засихання надходять з розпилювача крапель фарби ще в повітрі. На щастя для майстрів, що виконують систему воздухоотводов своїми руками, при нормальних погодних умовах вуличне повітря цілком укладається в ці параметри - необхідно тільки планомірно подавати його з вулиці і очищати. Інша справа, що для створення повітряного тиску потрібно подавати повітря швидше, ніж його відводити (тобто фактично повітря повинен виштовхувати назовні).

Кратністю повітрообміну називається відношення обсягу віддаленого (надійшов) за 60 хв повітря до об'єму приміщення. В системі вентиляції фарбувальних камер мінімальна кратність повітрообміну повинна становити 8-10 одиниць (трохи менше при роботі пензлем). Для малярних цехів ця цифра починається від 16-20 одиниць, тобто за годину повітря в приміщенні повинен повністю оновлюватися 16-20 разів (пов'язано це з розмірами приміщення). Навіть приблизний розрахунок покаже, що це серйозна цифра. Однак вимога це пов'язано не стільки з висиханням фарби, скільки з безпекою, а безпосередньо в зоні нанесення лакофарбових матеріалів норматив вказує, що швидкість руху повітря не повинна перевищувати 0.1 м / сек.

До вентиляторів для фарбувальної камери є ще одна вимога - напрямок. Фіалковський в книзі «Вентиляція при забарвленні виробів» рекомендує організовувати систему оновлення повітря строго вертикального типу. Тобто подача повітря організовується через полоток, а витяжка через решітку в підлозі (в такій системі кратність поновлення може досягати позначки 200 - інша система підрахунку). Здійснити це на практиці проблематично, але витяжка в будь-якому випадку повинна знаходитися на рівні підлоги, а повітря надходити з-за спини маляра. Такий напрям забезпечить відтік токсичних речовині від людини і прибивання суспензії від фарбопульта до підлоги.

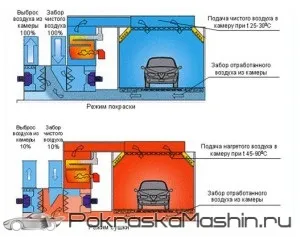

При дотриманні навіть частини цих вимог маляр може звести до мінімуму ризик отруєння фарбувальними матеріалами, утворення міхурів, шагрені тощо. Все вищесказане важко реалізувати в одному, безперервному процесі, тому навіть професійні фарбувальні камери мають кілька режимом роботи. Відповідно і розрахунок обладнання повинен проводитися для кожного етапу окремо:

Очищення повітря - формування необхідної температури і вологості, попередня фільтрація пилу.
Робочий режим - нагрівання повітря (потрібно нагріти його до 25-40 ˚C, тому що під час переміщення він трохи остигає) і рівномірна подача в приміщення для фарбувальних робіт.
Сушка - рівномірна подача гарячого повітря або нагрівання фарби інфрачервоними гарматами (40-80 ˚C).

збірка вентиляції

Для гаража 6х4 кратність повітрообміну в 10 одиниць може здатися надто великий, адже фактично це може означати, що вентилятор буде інтенсивно продувати приміщення і домогтися плавного руху повітря в зоні фарбування складно. Значно знижувати обмін повітря не варто, але і респіраторами запастися не зашкодить. Система вентиляції фарбувальної камери повинна включати в себе два вентилятора: витяжка і подача повітря. Для нагнітання тиску потужність останнього повинна бути вище, проте не варто забувати і про безпеку: розрахунок залежить від матеріалів, з яким доводиться працювати маляра, від їх токсичності та вибухонебезпечності. Наприклад, якщо мова йде про легко піднімаються в повітря матеріалах, оновлення повітря в верхній частині приміщення повинно проводитися в два рази швидше, ніж в нижній (за один цикл усувається дві третини повітря з верхньої половини камери). Коли пари від розчинників і лакофарбових матеріалів важче, розрахунок будується на зворотному співвідношенні (1/3 повітря з верхньої частини і 2/3 з нижньої).

Відзначимо також, що надходить в витяжку повітря насичене вибухонебезпечними газами і до детонації може привести звичайна іскра. Відповідно і вентилятор витяжки повинен мати захист від іскор. Не зайвою буде і захист воздухоотвода зворотним клапаном, що припиняють поширення загорівся газу назад в гараж.

розрахунок вентиляції

Залежно від бюджету і обсягу запланованих робіт розглядатися можуть одно- і двомоторні системи. Тобто в найпростішому випадку вентиляція проводиться за рахунок одного вентилятора, розташованого у верхній частині приміщення. Повітря виштовхується через отвори в нижній частині кімнати. В ідеально сконструйованої фарбувальній камері витяжка повинна перебувати під кожним важливим об'єктом (агрегат знежирення, фарбувальний стенд, ванна для занурення), але об'єднувати їх не можна.

Обсяг повітря, що пропускається або продуктивність зазвичай вказуються виробником в описі обладнання (середня швидкість повітряного потоку - 20-30 см / с). Однак для захисту від пилу вентилятори для фарбувальних камер повинні оснащуватися фільтрами - забивання фільтрів призводить до зниження ефективності обладнання. Швидше забивається нижній фільтр, але на обох моторах краще розміщувати двофазні системи очищення (перший рівень для великих часток, другий для дрібних).

Найпростіше організувати витяжку, замінивши підлоги на решітки і забезпечивши відтік повітря з під них. У бетонній основі гаража заздалегідь можна передбачити траншеї, для установки вентиляційного обладнання, в іншому випадку доведеться підняти підлогу на пару десятків сантиметрів. Ґрати й дірчастому-гратчасті листи продаються в будівельних магазинах. При організації таких підлог своїми руками необхідно пам'ятати, про необхідність періодичної заміни фільтрів (провести заміну має бути легко) і про розташування витяжки таким чином, щоб уникнути виникнення мертвих зон і зон турбулентності.

Продуктивність «чистого» вентилятора розраховується наступним чином: обсяг приміщення для фарбувальних робіт множиться на кратність, тобто продуктивність дорівнює добутку висоти гаража, ширини і кратності обміну. Потужність нагрівача визначається за формулою Р = Q * T * 0.36. Тут T - різниця температур між подається повітрям і необхідним в камері забарвлення, Q - обсяг в кубічних метрах.

Частіше, ніж інші, застосовуються вентилятори канальні, тобто вбудовані безпосередньо в систему припливу. Плюси таких систем - продуктивність і створення тиску, мінус - потік повітря виходить строго в одному напрямку - після попадання в приміщення його потрібно грамотно розподілити по всьому об'єму. Для цього застосовуються труби воздухоотводов, щілинні решітки і переходи, що дозволяють вивести повітря в декількох точках.

Розрахунок дифузорів здійснюється за формулою N = L / (V * 2820 * D²). Тут N - кількість дифузорів, D - діаметр, V - швидкість потоку на дифузорі, L - витрата в кубометрах. Крім того, потрібно враховувати, що всі вентилятори мають свою діаграму тиску - розбіжність реальних і необхідних для фарбувальних робіт цифр призведе до низької ефективності обладнання. Особливу увагу при складанні системи своїми руками потрібно приділити опору мережі.
