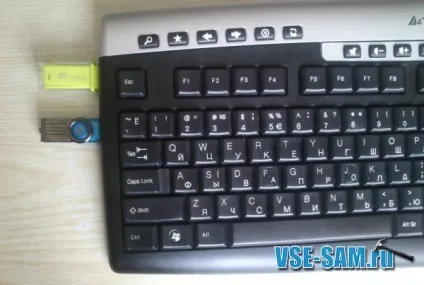

Проблема нестачі вільних USB-портів на робочому місці завжди актуальна. Але і захаращувати стіл зайвими проводами не хочеться. Клавіатура з вбудованим USB-хабом - відмінне рішення, але ось тільки вибір готових рішень не особливо великий. Розглянемо як самостійно можна додати USB-хаб в свою улюблену клавіатуру.

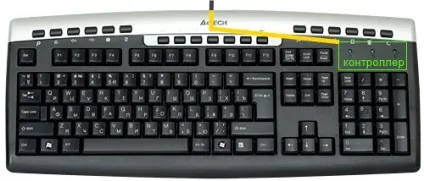

Ідея така. Вбудовуємо хаб таким чином, щоб з USB-дроти все спочатку потрапляло на хаб, а сама клавіатура підключалася вже до самого хабу. Тобто клавіатура підпоюють на один з його портів. Ось так все було:

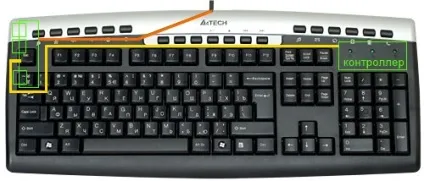

Ось так все стане:

Для початку нам знадобитися USB-хаб 2.0, ось такий на ebay.com коштує близько 2 $:

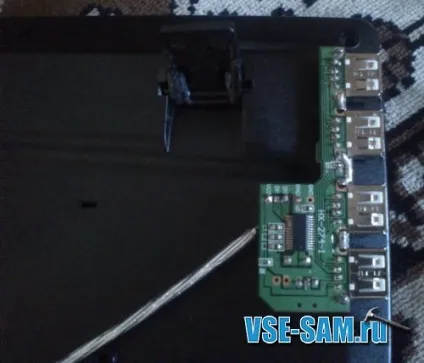

Розбираємо корпус, дістаємо плату і дивимося куди її зручніше розмістити. Найбільш зручний размешение - ліва сторона клавіатури, праворуч - мишці заважати буде, зверху - не зручно в роз'єми потрапляти.

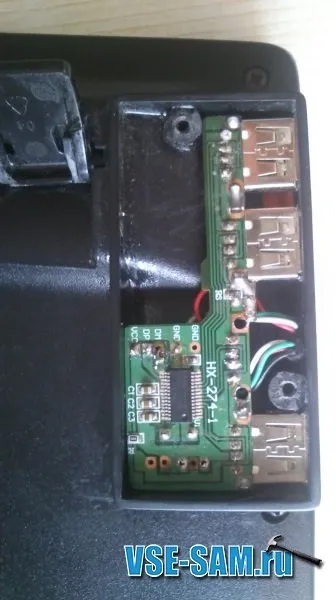

У моєму випадку в корпусі клавіатури місця не було, тому довелося доклеювати корпус для хаба зовні клавіатури. Матеріал - шматки чорного пластику, дихлоретан.

Розбираємо клавіатуру і прокладаємо всередині USB-кабель: від входу кабелю в клавіатуру до USB-хаба і від контролера клавіатури до одного з USB-портів хаба (рис 2). Тут нам знадобиться шматок USB-кабелю довжиною близько 50см. Припаюємо все дотримуючись терморегулятори.

При цьому порт USB-хаба, на який припаюємо клавіатуру можна залишити, просто отвір в корпусі для нього не робити. Я у себе випаяв - в комп'ютерному господарстві знадобиться.
