Важлива маркування автоматичних вимикачів

Всупереч поширеній думці, автоматичний вимикач або, кажучи простіше, автомат - складне електротехнічне пристрій, що вимагає до себе грамотного підходу. Це стосується не тільки його використання, але і безпосередньо вибору. Велика розмаїтість автоматів, представлене на сучасному ринку, диктує свої умови споживачеві, буквально примушуючи його орієнтуватися в базових знаннях електротехніки. Щоб не допустити помилок під час покупки пристрою, слід обов'язково звернути увагу на стандартні позначення тих чи інших параметрів - маркування вимикачів.

Маркування пристрої по стандартам

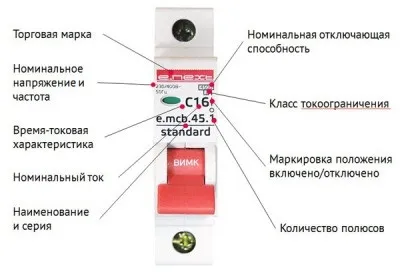

Кожен зазначений на автоматі елемент маркування являє собою коротку форму передачі даних про технічні та експлуатаційні характеристики пристрою. Розібратися в них не складе труднощів навіть людині, що не володіє спеціалізованими знаннями в цій області. На сертифікованому вимикачі може бути зазначено:

• Виробник і модель (серійний номер).
• Показання номінальної напруги. Універсальні автомати можуть мати два значення - змінного струму і постійного.
• Показання номінальної частоти.
• Для універсального пристрою може бути вказана як в одному загальному, так і в декількох індивідуальних прямокутниках.
• Номінальний струм. Перед цим показником вказується тип миттєвого розчеплення: B, C або D.
• Кількість полюсів.
• Наявність вбудованих додаткових пристроїв.
• Виконання комутаційного апарату.
• Маркування положення включено / вимкнено.
• Клас струмообмеження.

Важливо розуміти, що деякі елементи маркування можуть бути не вказані, як і, навпаки, можуть бути додаткові дані!

Важливість маркування автоматичних вимикачів

На що слід звернути увагу в першу чергу?

Всі перераховані вище елементи маркування можна умовно розділити на важливі і другорядні. Під час вибору пристрою дуже важливо не помилитися з такими параметрами:

• Номінальний струм автоматичного вимикача. Показник вказує значення струму, при якому спрацює захисна функція пристрою. Деякі автомати дозволяють його контролювати вручну.
• Номінальна відключає здатність автоматичного вимикача (гранична комутаційна здатність). Параметр вказує на величину струму короткого замикання, що виникає на захищеному ділянці ланцюга, при якому пристрій відключить його харчування.

Автомат повинен строго відповідати покладеним на нього очікуванням. Це актуально не тільки для виробничих мереж, але і для домашніх. Дуже важливо врахувати потужності всіх приладів і підсумувати їх. Приблизні дані можна дізнатися з доданою нижче таблиці.

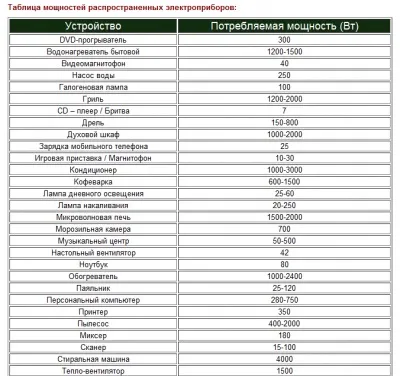

Таблиця потужностей поширених електроприладів

При необхідності, різні частини будинку можна підключити на окремі автомати, що, наприклад, допоможе обмежити виниклої проблемну область виключно однією кімнатою.

експлуатація пристосування

Крім основних маркувальних елементів, важливу роль в підборі електротехнічного пристрою грають номінали автоматичних вимикачів, що відповідають за експлуатаційні особливості. Це стосується вимог про температурному діапазоні, процентному співвідношенні вологості і місце розташування приладу. Чітке розуміння всіх умов експлуатації допоможе не тільки уникнути поломок, а й підвищить безпеку роботи з технікою.

Узагальнені умови для більшості подібних пристроїв виглядають так:

• Температура приміщення повинна бути в межах від -23 до +45 градусів за Цельсієм.
• Вологість не повинна перевищувати 70%.
• Розташування приладу і його підключення повинні строго відповідати базовим правилам техніки безпеки і відштовхуватися від зазначених виробником даних.

Номінали автоматичних вимикачів

Важливо розуміти, що все характеристики і вимоги повинні строго дотримуватися, і вони можуть бути відмінні від згаданих в тексті! Нехтування будь-яким з показників може завдати шкоди мережі в цілому і окремими технічними приладами, підключеним до неї!
