Вакуумний сонячний колектор пристрій, принцип роботи, монтаж і підключення
Щодня сонце є постачальником необмеженого енергетичного потенціалу, яке буде доступно для людського користування протягом ще багатьох років. Такі можливості природи є головними рушіями для людини придумувати і втілювати в реальність більш нові можливості і пристрої, які здатні переробляти сонячне випромінювання в корисну для людства енергію.
Вакуумний сонячний колектор - ефективний пристрій, здатне живити не тільки електричну лампочку, але і цілу опалювальну систему для приміщень.
Перероблена сонячна енергія перетворюється в теплову, і передається теплоносію. Таке застосування сучасних установок використовується для обігріву приміщення, підігріву рідини, архітектурних конструкцій.
Процес нагрівання води від сонця
Для того, щоб сонячне світило могло здійснити нагрів води, повинні бути здійснені деякі передумови. Протягом всього року витрата залишається практично на одному і тому ж рівні. Саме з цієї причини в ролі енергетичного джерела для нагрівання рідини найефективніше використовувати енергію великого світила - Сонця.
Якщо правильно здійснити установку сонячних колекторів, то вони здатні збільшити температуру води на 50 65% в холодну пору і до 100% в літній.
Такі умови роботи системи свідчать про те, що в теплу пору року можна буде відмовитися від використання традиційних систем обігрівання за допомогою газу або електрики. Використання такої системи в літню пору є вкрай вигідним ще й з тієї причини, що виробленої енергії вистачає навіть на харчування деяких побутових електричних машин, що працюють на благо домашнього господарства.
Важливою перевагою сучасних сонячних водонагрівальних установок є простота технологічного нововведення, використання якого дає можливість жити комфортно, економно, без нанесення шкоди для навколишнього середовища.
конструктивні відмінності

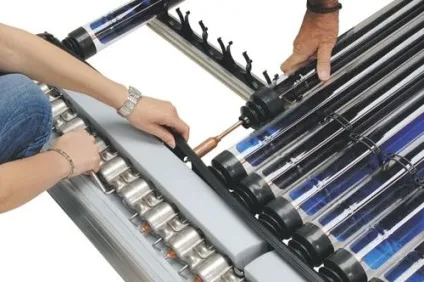

Головним конструктивним відмінністю вакуумних колекторів є скляні трубки, які надійно закріплені на базовій панелі. Такі трубки покриті спеціальною речовиною, яка здатна притягувати сонячне тепло. Крім цього, всередині такої трубки знаходиться ще одна, меншим діаметром.
Слід зазначити, що між ними знаходиться вакуум. Саме завдяки цій вакуумній прошарку вдається зберегти більшу частину тепла і підвищити ефективність колектора більш ніж на 30%, в порівнянні з плоскими моделями. У таких колекторах вода здатна нагрітися до 300 ° C.

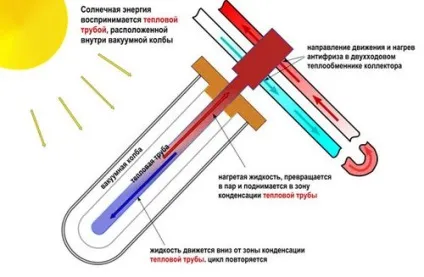

Наступним не менш важливим відмінністю вакуумних колекторів є спеціальна рідина внизу трубки, яка в результаті нагрівання перетворюється в пар, піднімаючись вгору, робить рівномірний нагрівання рідини.
Відзначимо, що саме в регіонах з низькою тривалістю світлового дня і мінусовою температурою реалізація такої роботи апарату дає суттєвий виграш у кількості видобутої теплової енергії.
Щодо ціни такі прилади мають вищу вартість, ніж інші, однак, вихідні характеристики виправдовуються після закінчення декількох років.
Принцип роботи сонячних колекторів
Якщо говорити доступною мовою, то сонячні колектори спрямовані на окупацію теплової сонячної енергії, її накопичення і подальший розподіл по обладнанню для людських потреб.
Для більшого розуміння роботи системи, перш за все, необхідно розібратися з чого вона складається. Найчастіше така система зібрана з колектора, контуру для самого теплообмінника, теплового акумулятора, температурних датчиків, приймача. В якості такого акумулятора найчастіше використовують водяний бак.
Тепер розберемо особливості деяких частин більш докладно. Головною особливістю приймача є склад сплаву - мідь, ізольована поліуретановим типом, захищена анодованим алюмінієвим покриттям. Саме через нього відбувається подача теплової енергії. У разі виявлення несправності в приймальнику його процес заміни відбувається без особливих труднощів, без необхідності зливу всієї НЕ замерзлої рідини з теплообмінника.
Температурні датчики розташовані на виході з вакуумного колектора і на зворотному боці пристрою опалення. На основі даних температурних датчиків відбувається вмикання і вимикання циркуляційного насоса.
У разі перегріву теплоносія (рідини) в системі може виникнути так зване надлишковий тиск, нейтралізувати яке допоможе тільки розширювальний бак.
Робота системи відбувається наступним чином. В якості теплоносія вакуумного сонячного колектора є незамерзла рідина, яка, просуваючись через верхню зону пристрою, здійснює поглинання теплової енергії з спеціальних наконечників з мідних сплавів.
В результаті використання зміїв механізму здійснюється нагрівання рідини в накопичувачі. Замкнутий цикл передачі тепла відбувається до тих пір, поки температура самої рідини буде перевищувати температурні показники води в накопичувальній ємності. Час роботи такої системи безпосередньо залежить від тривалості дня та температури навколишнього середовища.

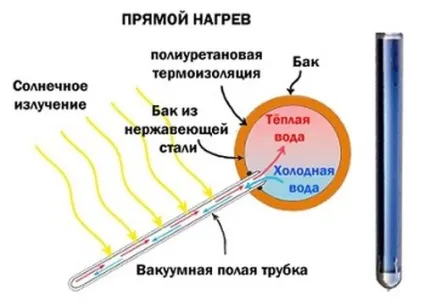

Вакуумні накопичувачі з прямою теплової подачею
У приладах з прямою подачею тепла вакуумні пристосування, виготовлені зі скла, і накопичувальний бак кріпляться до єдиного рамної каркасу в нахилі від 40 ° до 60 °. Через гумове сполучна кільце з'єднані всі вакуумні механізми з накопичувальним баком.
За допомогою запірного клапана пристрій може бути підключений до водопровідних лініях, а спеціальний фіксуючий клапан здійснює контроль за станом рівнів водних мас в накопичувальної ємності.
З огляду на те, що носієм в таких системах є вода, то такі пристрої відносять до сезонних обмінників теплової енергії.
Вакуумні колектори з непрямою подачею
Принцип роботи обладнання, який має властивості непрямої передачі теплових ресурсів, чимось схожий з процесом системних ліній централізованої системи опалення. Робота в даних сполуках відбувається завдяки тиску від водопровідних шляхів.
Переваги вакуумних колекторів
Для здійснення роботи системи використовуються вакуумні ізольовані пристосування. Головним достоїнством таких теплових з'єднань є постійна працездатність і при знижених температурах (до - 40 ° C) і посиленому тиску водопровідних каналів. Сам прилад з накопичувальним баком встановлюються окремо, які з'єднуються за допомогою спеціальних металопрокатних виробів.
Для отримання максимальної кількості сонячної енергії стандартний вакуумний колектор встановлюють на даху будинку, а накопичувальну ємність всередині приміщення. Такі установки отримали назву всесезонних спліт-систем.
Працездатність непрямих пристроїв автоматизована при використанні контролерів, а безперебійна циркуляція носія теплової енергії в системі здійснює насос.
Головними перевагами колекторів сонячного тепла є:
- Висока ефективність процесу навіть в умовах мінусової температури.
- Легкість установки всієї конструкції.
- Противітрові стійкість колектора.
- Тривалість роботи.
До недоліків використання роботи такої системи необхідно віднести високу вартість обладнання, що окупається після закінчення декількох років.
Поширеність сонячних колекторів
На сьогоднішній день ситуація поширення сонячних колекторів зазнала невеликих змін. З огляду на зміни клімату в деяких областях використання сонячних колекторів набуло більшої популярності.
Сонячні колектори з успіхом використовують як для реалізації побутових потреб, так і для обігріву житлових приміщень, на підприємствах різних масштабів, на овочевих плантаціях. Такий спосіб отримання енергії став досить популярний в Європейських державах, для яких економія коштів стоїть на першому місці: США, Китай, Німеччина і так далі.
Для всього світу масовий перехід на сонячну енергію означає прорив в сучасних технологіях, які забезпечують великі можливості забезпечення населення планети безкоштовним електрикою, які не мають, згубний вплив на атмосферу.
Використання такого роду колекторів є прекрасною альтернативою електричного і газового опалення, так як є екологічно чистим пристроєм, які не здійснюють викиди в атмосферу. Крім цього найбільшим гідністю використання такого роду пристроїв є економічна вигода.
