Як зі згорілої енергозберігаючої лампи зробити - вічну

З згорілої енергозберігаючої лампи можна зробити їй заміну і при цьому вона буде практично вічна.
Як це зробити, я розповім.

Нова схема лампи буде така:

збірка:

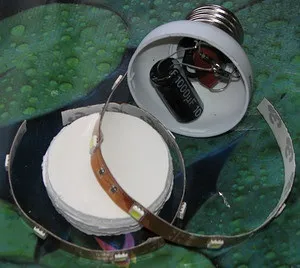

Згорілу лампу треба акуратно розібрати і нову схему паяем навісним монтажем прямо всередині цоколя. Запобіжник залишаємо, який був в лампі. Діоди 1N4007 здобуті з плати цієї ж лампи. До них додаємо конденсатор 1мкф 630 вольт К73-17 і один електроліт. Електроліт підійде практично будь-який на напругу 50 вольт або вище, ну і ємністю більше 100 МКФ. Ще потрібні 4 шматочка світлодіодної стрічки. Як правило стрічка випускається, щоб її можна було ділити шматочками по 12 вольт. В даному випадку на одному такому шматочку 3 світлодіода. Відрізаємо 4 шматочки по 3 світлодіода і включаємо їх послідовно. Щоб деталі не бовталися, всередині цоколя їх можна приклеїти будь-яким клеєм. Вирізаємо з якогось матеріалу подовжувач цоколя. Я використовував пенокартон - він легко обробляється.

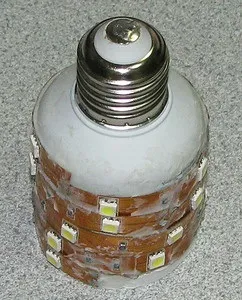

Нижче на фото майже готова "вічна" лампа. Залишилося рідкими цвяхами підрівняти нерівності і потім висушити, після чого стрічка сховається під білими рідкими цвяхами і вийде, що визирати будуть тільки світлодіоди. Поки рідкі цвяхи ще не затверділи, то їх поверхню можна зробити дуже гладкою за допомогою води і у лампи буде хороший зовнішній вигляд (майже як справжня).
Поставив таку ж в спільний з сусідами коридор майже рік тому і з тих пір забули як міняти лампочки.

Така лампочка вже непогано починає світитися з

40 вольт, при 220 вольтах на 3-х диодном відрізку 11,5 вольт, а при 250 вольтах 12 вольт, тобто їй ніякі перепади напруги не страшні. Світить вона не слабо. Якщо кожен чіп 5050 SMD дає приблизно 10-15 люмен яскравості (в кожному 3 кристала як у 3528), то виходить 120. 180 люмен.
Єдиний, мабуть, недолік - гальванічна зв'язок з мережею у відкритому вигляді, тобто при поводженні з нею необхідно це враховувати і приймати відповідні запобіжні заходи.

А це ще одна, але світить в два рази сильніше.
Ще одна саморобна лампочка, але в 2 рази потужніша за попередню. У ній доданий ще один конденсатор 1 мкф 630 вольт в паралель С1 і ще 4 відрізка по 3 світлодіода, що в підсумку вийшло 24 світлодіода і сумарний світловий потік близько 360 люмен.

Цю лампочку клеєм "Рідкі цвяхи" сильно не став обмазувати.

Вставив в настільну лампу. Світить так яскраво, що затьмарює денне світло.
(Сфотографовано в освітленій сонцем кімнаті)

При споживанні близько 6 Вт світить ця лампа набагато сильніше 40 ватної лампочки, тобто лампа не тільки слугуватиме набагато довше за тих же енергозберігаючих ламп, а й енергії споживати в кілька разів менше.
Я використовував світлодіоди холодного білого кольору, але кому подобається теплий, то такі світлодіодні стрічки теж продаються і можна застосувати і їх.

Їздив у відпустку і там у бабусі в курник зробив таку ж по суті лампочку, але помістив її в герметичний плафон. Вийшла дуже хороша заміна постійно перегорають лампочки розжарювання.

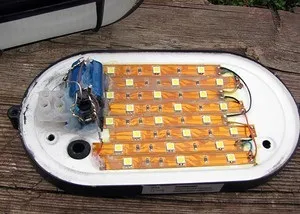

Відрізки стрічки прямо приклеєні всередині плафона, а щоб взагалі ніколи не відвалилися, то ще по швах був налитий клей "момент", а деталі залиті нейтральним герметиком. Плюс після кріплення до стелі на шурупи, усі дірочки теж промазати герметиком, тобто вийшла абсолютно герметична конструкція:

Це вона вже світить:

Бабуся дуже задоволена, курки, думаю, теж.
