Варіант складання лампового коректора для вінілу з пасивної riaa корекцією
Коректор використовується, щоб посилити і коригувати сигнал, який надходить з електропрогравальної головки ЕПУ з алмазної або корундовою голкою. В основі роботи коректора лежить стандарт RIAA, в ньому регламентовані основні вимоги до запису та відтворення грамзапису з вінілових дисків. За стандартом RIAA вид АЧХ має вигляд, представлений на рис. 2. З цієї причини, щоб досягти лінійність АЧХ відтворює трека потрібно застосувати фонокоректор, його АЧХ представлена на рис. 3.

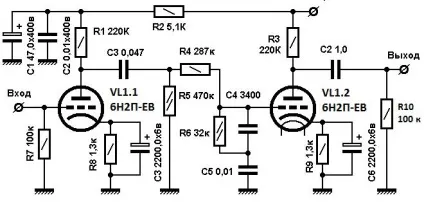

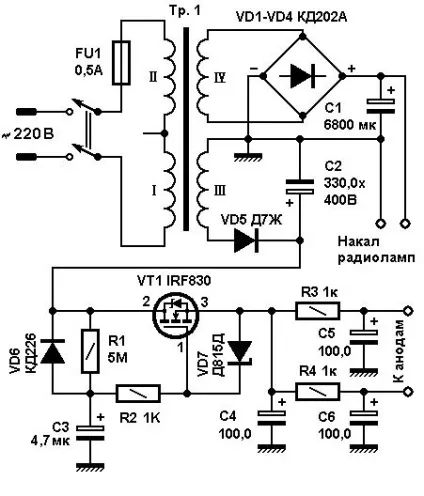

Схема практичного підсилювача - Фонокоректори представлена на рис. 4, а схема блоку електроживлення показана на рис. 5.
Основа схеми складається з двокаскадного підсилювача, який побудований за класичною схемою підсилювача напруги з резистивним навантаженням. Частотну корекцію сигналу створює пасивна ланцюг частотної корекції. Щоб робота фільтра була надійною він поставлений в розріз між двома каскадами посилення.

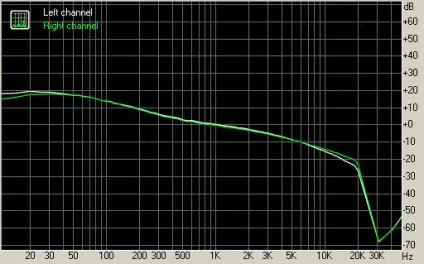

Графік реальної АЧХ Фонокоректори показаний на рис. 6. Як бачите, вид практичної характеристики майже не має відмінності від теоретичної.
Елементи, конструкція і налагодження
Для правильної і надійної роботи коректора всі елементи, які застосовуються при його складанні повинні бути найкращої якості і повинні мати мінімальний допуск похибки номіналу. Максимальний допуск номіналу для ланцюгів частотокорректірующей ланцюга ± 1%. Для решти схеми ± 5%. Допускається застосування елементів з великим допуском, але тоді потрібно індивідуально підбирати елементи за номіналом. Так само рекомендується застосування радіоламп з військовим прийманням і маркуванням ЕВ (тобто з підвищеною довговічністю і механічною міцністю).

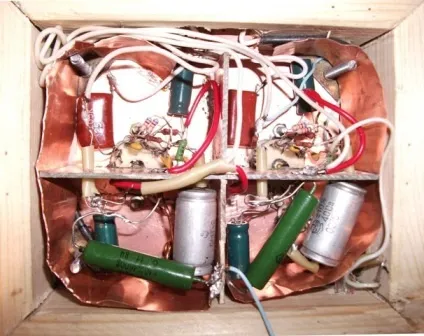

Корпус цього пристрою може бути виконаний з закритими і з відкритими радиолампами. Корпус можна виготовити з металу (сталь, мідь, латунь і ін.), Пластмаси і дерева. У двох останніх випадках обов'язково потрібна ще додаткова екранування внутрішньої схеми мідної або латунної фольгою. На малюнках 1 і 7 представлений один з можливих варіантів конструкції Фонокоректори.
Особливу увагу потрібно приділяти і блоку живлення Фонокоректори, оскільки головною проблемою попередніх усилков вважається великий рівень фону. Щоб максимально зменшити рівень фону при складанні блоку живлення потрібно прийняти кілька заходів. Перш за все, блок живлення повинен бути зроблений в своєму окремому корпусі (щоб запобігти впливу електромагнітних полів мережевого трансформатора). Мережевий трансформатор краще розмістити в екран, або як мінімум намотайте на нього додаткову екранну обмотку. На схемі показані мінімальні номінали всіх електролітичних конденсаторів. Щоб надійно усунути фон їх ємності краще збільшити в 1.5 - 2 рази. Особливо важливий номінал конденсатора C1, тому що накальную напруга пристрою (на відміну від анодного) не стабілізована. Стабілізація анодного напруги досягнута за допомогою "Електронного дроселя". Поділ харчування стереоканалов не потрібно, оскільки поділ каналів при грамзапису зовсім невелике.
Це все. До побачення.
