Вакуумний насос з компресора як зробити своїми руками

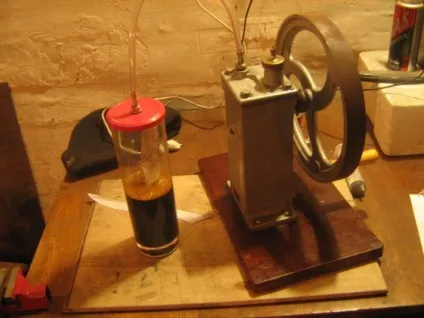

Вакуумні насоси нині активно використовуються в промисловій та побутовій сфері. Їх вартість висока, тому далеко не кожен господар може собі дозволити цінне придбання. Втім, не обов'язково купувати заводську модель, установку можна зробити і своїми руками. Збирати з нуля досить складно, набагато простіше буде, якщо взяти за основу якусь готовий виріб, наприклад, компресор.

Маніпуляції з автомобільним компресором

Клапан слід встановити таким чином, щоб він міг пропустити повітря в вакуумний насос. Перевірити напрямок потоку легко, досить подути в клапан

Велосипедний або автомобільний компресор відмінно підійде для створення ручного вакуумного насоса своїми руками.

1. На гільзі насоса відкручують кришку, а після витягають шток з манжетою. Якщо викрутити гвинт, - манжета від'єднатися. Її потрібно буде приєднати назад інший стороною. По завершенню маніпуляцій шток повертають на місце.
2. До трубки, за допомогою якої насос нагнітав повітря, приєднують зворотний клапан. Пластикове виріб можна знайти в магазинах комплектуючих для компресорного та насосного обладнання.

Важливо! Клапан слід встановити таким чином, щоб він міг пропустити повітря в вакуумний насос. Перевірити напрямок потоку легко, досить подути в клапан.

1. Трубку надягають на вільний кінець клапана. Вибираючи, слід орієнтуватися на міцність матеріалу, виріб повинен витримувати атмосферний тиск. Після цього вакуумний насос вважають повністю готовим.

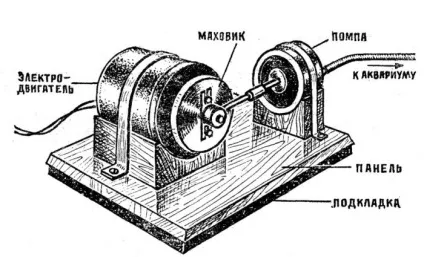

Модифікація аквариумного насоса

Переробити акваріумний компресор в вакуумний прилад зовсім не складно, достатньо поміняти місцями клапани. На компресорі відкручують кріплення за допомогою викрутки

Переробити акваріумний компресор в вакуумний прилад зовсім не складно, достатньо поміняти місцями клапани. На компресорі відкручують кріплення за допомогою викрутки. Всередині конструкції розбирають вузол, в складі якого знаходиться деталь з клапанами. Її демонтують і здійснюють перестановку елементів. Для цього потрібно відпиляти куточок корпусу і зібрати вузол в зворотній послідовності.

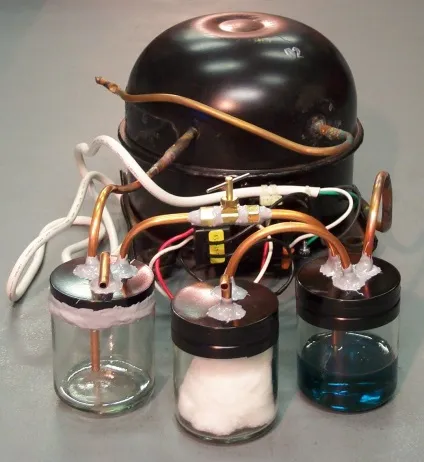

Рідина і накопичився конденсат зможуть віддалятися самостійно, якщо зробити отвір в нижній стінці пристрою. Відведення для газів роблять за допомогою клею і трубочки. Компресор від холодильника представляє собою практично готовий вакуумний насос. Наступна інструкція підкаже, як зробити повноцінну установку своїми руками.

Інструменти і матеріали

Рідина і накопичився конденсат зможуть віддалятися самостійно, якщо зробити отвір в нижній стінці пристрою

Для створення вакуумного насоса потрібні такі інструменти:

• плоскогубці;
• Зварювальний апарат;
• Ножівка для роботи з металом;
• Паяльник.

• Компресор від холодильника;
• Латунна фольга;
• Куточок зі сталі, розміром 2,5х2,5 см;
• Трубки стійкі до впливу масел;
• Шматок лінолеуму.

опис процесу

Нерідко в кришку монтують сапун. Це додатковий засіб, що захищає від витоку, у разі, якщо з'єднання між трубками були виконані не надто ретельно

Вакуумний насос роблять наступним чином:

1. Для початку спилюють ножівкою верхню частину компресора.
2. Потім з корпусу витягають підвішений на пружинах мотор. Інструменти тут не потрібні - він не закріплений.
3. Мідні трубки, що знаходяться в корпусі, з'єднують з трубками стійкими до маслу, стикуючи з лініями «+» і «-» на моторі. Зайві елементи зрізаються.
4. Розкритий корпус необхідно забезпечити кришкою. Вона повинна бути трохи менше відпиляного фрагмента, щоб масло могло стікати всередину ємності (по її краях). Кришку найкраще зробити з латунної фольги, використовуючи паяльник. Її внутрішню сторону постачають ребрами жорсткості, а зовнішню - обклеюють лінолеумом (для шумоізоляції).

Важливо! Нерідко в кришку монтують сапун. Це додатковий засіб, що захищає від витоку, у разі, якщо з'єднання між трубками були виконані не надто ретельно.

Під час роботи компресора неодмінно втрачається якась частина масла, що викидається в нагнетательную лінію в якості масляного туману. Відстежувати витрати допомагає трубчастий рівнемір. Він повинен знаходитися за прозорою трубкою, яка з'єднується з ємністю за допомогою шланга. Трубку можна замінити корпусом від кулькової ручки.

Уровнемер прикривають ковпачком для захисту від пилу, залишаючи доступ для повітря. На механізмі своїми руками проставляють мітки, що позначають максимальний і мінімальний рівень масла. Місце стикування трубки і шланга ущільнюють герметиком.

Готову конструкцію поміщають в бокс. Його каркас роблять із сталевого куточка розміром 2,5х2,5 см. Будь-який листовий матеріал може виступити в якості обшивки. У бічну стінку слід вмонтувати двері, щоб знімати показання з рівнеміра, не витягуючи вакуумний насос з боксу. Для фіксації буде досить найпростішої засувки.

наступні дії

Надмірний тиск абсолютно не допустимо в момент запуску двигуна. Вимога обумовлена ​​специфікою пусковий схеми. Під час запуску струм, який виникає в робочій обмотці, включає в пусковому реле електромагніт. Він притягує сердечник з контактами

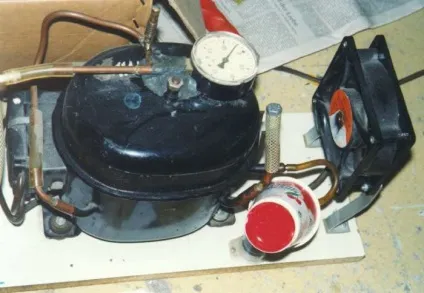

1. Всмоктуючий патрубок з'єднують з воздухофильтра. До них, через трійник, підключають манометр. Він буде показувати рівень розрідження.
2. Нагнітальний патрубок з'єднують з повітряним фільтром, що має функцію уловлювання масла. Фільтр має пробку. Якщо її викриття, можна позбутися від нагромадилося масла.
3. Якщо готовий виріб планують використовувати і як компресор, без манометра не обійтися. Його встановлюють після маслоуловітель, на лінії нагнітання.

Важливо! При виборі манометра слід врахувати, що рівень тиску може досягти 6 атмосфер.

Надмірний тиск абсолютно не допустимо в момент запуску двигуна. Вимога обумовлена ​​специфікою пусковий схеми. Під час запуску струм, який виникає в робочій обмотці, включає в пусковому реле електромагніт. Він притягує сердечник з контактами. Контакти замикаються і подають на пускову обмотку струм. При нормальному тиску двигун розкручується в найкоротші терміни. В результаті струм в робочій обмотці падає, електромагніт розмикає пускову обмотку і відпускає сердечник. При надмірному тиску в лінії нагнітання, високе навантаження призведе до швидкого зносу пускової обмотки.

Подібне явища можна запобігти, якщо встановити на лінії нагнітання електропневноклапан, а за ним - зворотний клапан. Перший включають в ланцюг мотора і тоді, він буде відкритий, поки установка не функціонує, а під час її включення - закриється.

Подібні заходи не мають сенсу, якщо компресор буде використовуватися для простих цілей, наприклад, для продувки. Проте, якщо планується підключення якого-небудь пристрою для накопичення тиску, без електропневноклапана і зворотного клапана не обійтися.

Важливо! Коли в пусковому реле відключається електромагніт, сердечник падає, тому його установка на боці або в переверненому вигляді абсолютно не припустима.

Вакуумний насос готовий, залишається лише через запобіжник підключити електрику.

особливості експлуатації

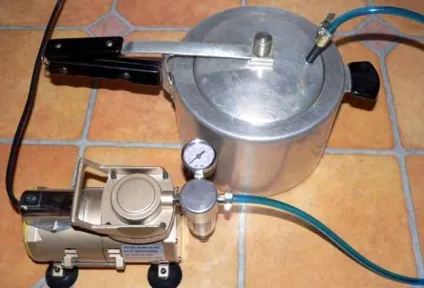

Вакуумний насос можна використовувати для самих різних цілей, в тому числі для виробництва силіконових гумових виробів або відкачування повітря з контейнерів для їжі

Саморобний пристрій найкраще розташувати під столом, на столі залишають тільки нагнітаючу і всмоктувальну трубку і манометр. Для зручності запуску агрегат постачають педаллю, за допомогою якої і здійснюється його включення.

Вакуумний насос можна використовувати для самих різних цілей, в тому числі для виробництва силіконових гумових виробів або відкачування повітря з контейнерів для їжі.
