Теплоізоляція фундаменту Піноплекс

Що потрібно знати про ПЄНОПЛЕКС

Піноплекс або екструзійний (екструдований) пінополістирол є матеріалом, виготовленим з пінополістиролу шляхом добавки в нього вуглекислого газу і фреону. Крім того, в процесі виготовлення матеріал піддається термічній обробці.

Завдяки цьому плити пеноплекса володіють більш високими характеристиками, ніж звичайний Піноплекс:

• міцність на стиск складати 0,2-0,5 МПа, для порівняння, міцність звичайного пінопласту становить близько 0,07 МПа;
• практично нульове водопоглинання, завдяки чому матеріал не потребує захисту від вологи;

Екструдований пінополістирол володіє однорідною структурою

• має набагато більш однорідну структуру, ніж пінополістирол;
• коефіцієнт теплопровідності становить 0,028-0,034 Вт / мК, теплопровідність звичайного пінопласту знаходиться в межах - 0,037-0,043Вт / мК;
• довговічність досягає 50 років і навіть більше;
• стійкий до різних хімічних речовин.

Саме завдяки цим якістю утеплення фундаментів виконують найчастіше Піноплекс. Однак, майте на увазі, що для цих цілей необхідно використовувати спеціальний екструдований пінополістирол, щільність якого становить 29-33 кг / м3.

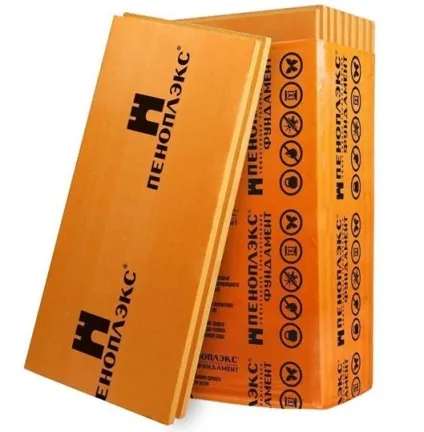

Наприклад, хорошим вибором є «Пеноплекс Фундамент». Ціна цього матеріалу складає 1400-1450 рублів за упаковку (5 плит 1200х600х80 мм).

Утеплюємо стрічковий фундамент

Процес утеплення залежить від типу фундаменту. Перш за все розглянемо, як виконається теплоізоляція найбільш поширеного стрічкового фундаменту.

Відразу зазначу, що стрічковий фундамент будинку необхідно утеплювати зовні. Тільки таке розташування утеплювача дозволити домогтися максимального ефекту. Крім того, зовнішнє утеплення дозволяє захистити підставу від різних негативних впливів навколишнього середовища, в тому числі і вологи.

Технології утеплення стрічкового фундаменту включає в себе кілька основних кроків:

Етапи утеплення стрічкового фундаменту Піноплекс

підготовка матеріалів

Отже, для утеплення фундаменту крім пеноплекса потрібно підготувати такі матеріали:

• гідроізоляцію для фундаменту;
• дренажні труби;
• геотекстиль;
• акриловий клей для пеноплекса.

Товщина пеноплекса для утеплення фундаменту повинна складати не менше 80 - 100 мм. Якщо плити більш тонкі, їх слід монтувати в два шари.

Виконання земляних робіт

Займатися утепленням фундаменту найкраще на етапі будівництва будинку. Це дозволить уникнути виконання маси зайвої трудомісткої роботи.

Якщо ж вам доводиться утеплювати будинок, який вже був в експлуатації, необхідно виконати наступні земляні роботи:

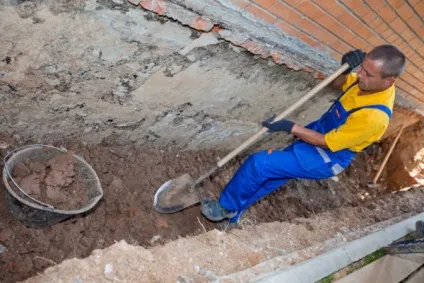

1. перш за все потрібно викопати траншею по периметру будинку на всю глибину фундаменту. Ширина траншеї повинна становити не менше метра-півтора.
   Після відкопування фундаменту йому необхідно дати просохнути;
2. поки фундамент просихає, слід виконати дренаж по периметру будинку. Він особливо необхідний при близькому розташуванні грунтових вод або якщо вашому регіону властиві рясні паводки.

Схема пристрою дренажу

Облаштовувати дренаж потрібно на рівні піщаної подушки фундаменту. Для цього на відстані близько півметра від фундаменту, по периметру будинку, потрібно викопати траншею на глибину сантиметрів 40.

Дно траншеї слід засипати шаром піску товщиною сантиметрів десять, і потім шаром щебеню такої ж товщини. Після цього траншею потрібно застелити геотекстилем з заворотом на її краю, як показано на фото нижче.

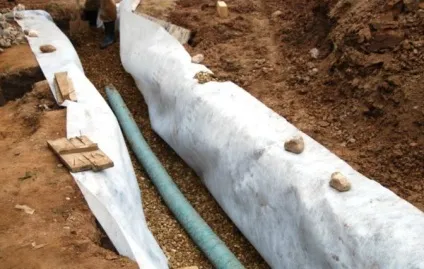

Укладання дренажних труб

Далі в траншею потрібно укласти дренажні труби. Майте на увазі, що необхідно забезпечити ухил труб не менше 2 см на метр. Після цього траншею треба засипати щебенем і загорнути краї геотекстилю, щоб вони обернули трубу.

Дренажні труби слід відвести в зливовий колодязь.

Займатися утепленням фундаменту необхідно в суху погоду. Найкраще проводити роботи пізньою весною або влітку.

На цьому земляні роботи завершені.

підготовка фундаменту

Тепер потрібно підготувати стінки фундаменту до утеплення.

Для цього треба виконати наступні дії:

1. після висихання фундаменту його необхідно ретельно очистити від залишків грунту, а також від відкололися шматків бетону та ін. Для цього можна скористатися металевою щіткою;

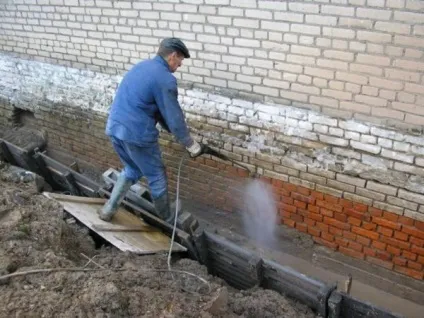

Очищення фундаменту від бруду

1. якщо на стінах фундаменту є випирають частини, які можуть поламати утеплювач, їх потрібно збити. Чим більш гладкою буде поверхню - тим довговічніше вийде теплоізоляція;

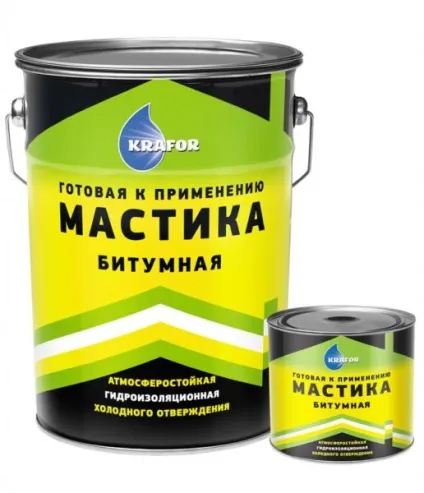

2. далі потрібно виконати гідроізоляцію фундаменту за допомогою бітумної мастики. Нанести мастику можна за допомогою малярного валика.

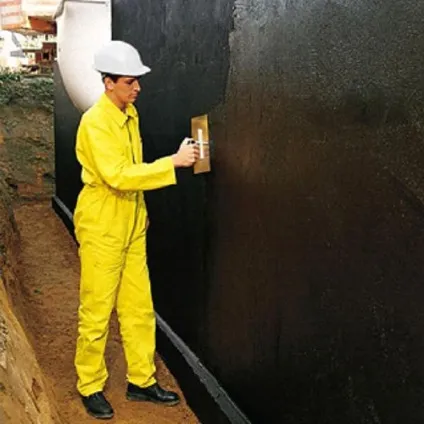

Нанесення на фундамент мастики

Шар покриття повинен становити 2-4 мм. Намагайтеся заповнити мастикою все поглиблення, тріщини та ін. Щоб утворився суцільний гідроізоляційний шар.

На цьому підготовка фундаменту завершена. Тепер, перш ніж кріпити утеплювач, потрібно лише дочекатися повного висихання мастики.

теплоізоляція фундаменту

Отже, всі підготовчі операції виконані, тепер утеплюємо фундамент Піноплекс.

Дана робота здійснюється наступним чином:

1. на тильну сторону пеноплекса слід нанести клей. Найкраще скористатися акриловим клеєм у вигляді піни. Склад наноситься по периметру плити, а також по центру;

На фото - нанесення клею на Піноплекс

1. потім Піноплекс потрібно приклеїти до поверхні фундаменту. Починайте роботу від кута і приклеюйте листи рядами знизу вгору.
   Намагайтеся розташувати листи якомога ближче один до одного. Деякі види екструдованого пінополістиролу з'єднуються один з одним за системою шип / паз;

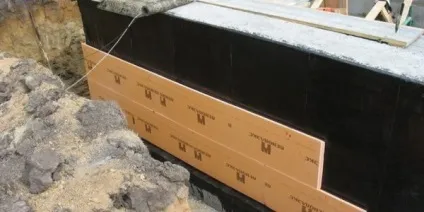

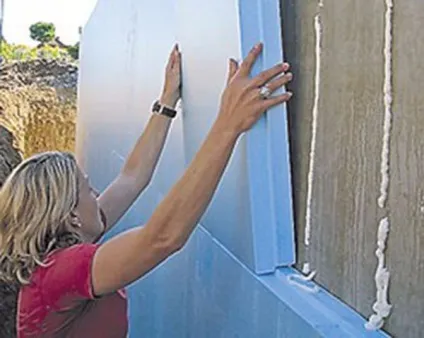

Приклеювання пеноплекса до фундаменту

1. після застигання клею, наявні щілини між плитами треба заповнити піною;
2. на завершення роботи потрібно засипати котлован землею, але не до кінця. Повинна залишитися траншея глибиною сантиметрів 30, яка дозволить зробити вимощення.

На цьому монтаж утеплювача завершено. Треба сказати, що багато майстрів додатково кріплять Піноплекс до фундаменту дюбелями, але, на мій погляд, робити цього не варто.

Щоб забезпечити додаткову теплоізоляцію фундаменту, траншею можна засипати керамзитом.

Грунт і так придавить плити до стін, тому вони нікуди не дінуться. А ось дюбеля порушать цілісність фундаменту. Відповідно, його міцність буде знижена.

Схема утеплення вимощення екструдованим пінополістиролом

теплоізоляція вимощення

Інструкція по виконанню вимощення виглядає наступним чином:

1. засипте траншею шаром піску товщиною близько 10 см і ретельно утрамбуйте;

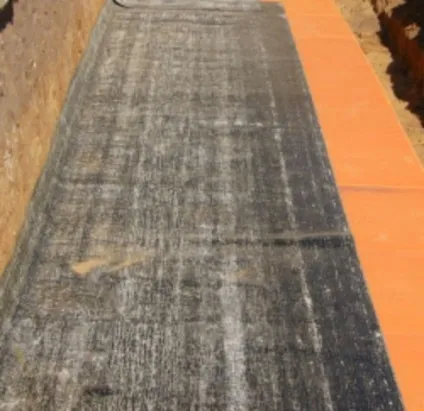

Застеляємо грунт гідроізоляційним матеріалом

1. далі потрібно застелити гідроізоляційний матеріал від стіни на ширину близько півтора метрів. Для цих цілей можна використовувати руберойд. Його стики обов'язково потрібно промазати бітумною мастикою;
2. потім поверх гідроізоляції потрібно укласти Піноплекс. Стики плит слід заповнити клеєм;

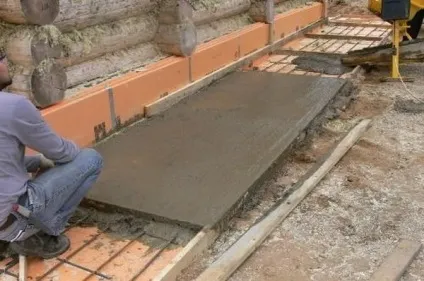

Заливка бетонної стяжки

1. далі поверх пеноплекса заливається бетонна стяжка з невеликим ухилом від будинку, щоб вода не накопичувалася під стінами.

Щоб домогтися максимального ефекту, необхідно утеплити не тільки вимощення, але і цоколь будівлі.

На цьому роботи по виконанню вертикального утеплення фундаменту і облаштування вимощення завершені.

Утеплення фундаменту палі

Тепер розглянемо, як утеплити фундамент на палях. По суті, дана операція полягає в облаштуванні «теплого» цоколя.

Технологія утеплення в даному випадку так само включає в себе кілька етапів:

Етапи утеплення фундаменту

підготовка матеріалів

Для утеплення пальового або стовпчастого фундаменту знадобляться такі матеріали:

• дошки і бруси для збірки обрешітки;
• монтажна піна;
• антисептична просочення для дерева;
• матеріал для обшивки обрешітки - це можуть бути цокольні панелі, Ацеїд або інше відповідне покриття.

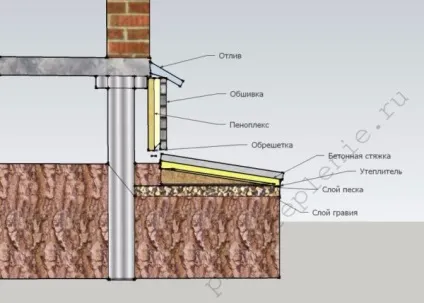

Схема утеплення стовпчастого фундаменту і вимощення

облаштування вимощення

Починати роботу можна з облаштування вимощення, яка виконується в такий спосіб:

1. по периметру будинку потрібно викопати траншею глибиною близько сорока сантиметрів, і шириною - метр-півтора;
2. далі дно траншеї треба засипати шаром піску близько 10 сантиметрів, і ретельно його утрамбувати;
3. потім засипте такий же шар щебеню і теж утрамбуйте;
4. по зовнішньому краю вимощення слід викопати траншею і зробити дренаж за описаною вище схемою;
5. після цього покладіть на щебінь гідроізоляцію, наприклад, руберойд. Як і в попередньому випадку, стики потрібно проклеїти бітумною мастикою;
6. далі поверх гідроізоляції укладається Піноплекс, і потім заливається стяжка.

На цьому монтаж цоколя завершено.

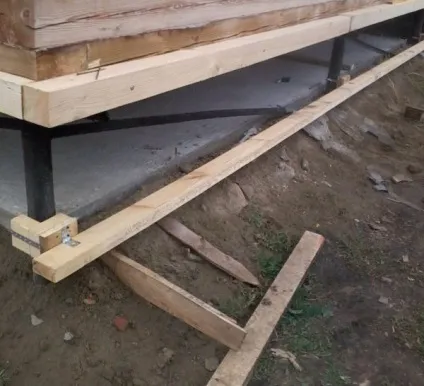

Приклад кріплення обрешітки до стовпа

Збірка каркаса і утеплення

Перш за все потрібно зробити своїми руками обрешітку. Треба сказати, що варіантів її виготовлення існує досить багато.

Найчастіше обрешітку роблять так:

1. до стовпів по периметру будинку кріпляться дошки або бруси. Якщо палі металеві, можна приварити до них планки, і закріпити дошки болтами.
   Також часто до паль кріплять бруски за допомогою хомутів. До цих брусків кріпляться дошки за допомогою саморізів. У деяких випадках обрешітку кріплять безпосередньо до стін.
   У будь-якому випадку лати повинна розташовуватися вертикально.
   Майте на увазі, що всі дерев'яні елементи конструкції, включаючи ростверк фундаменту необхідно обробити антисептичним просоченням;
2. потім горизонтальні дошки потрібно з'єднати межу собою вертикальними стійками;

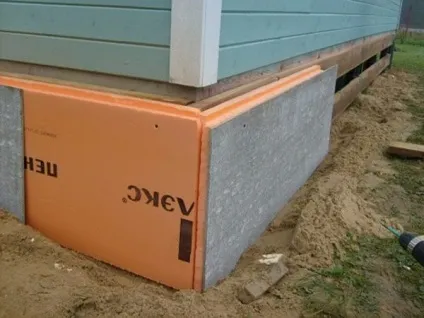

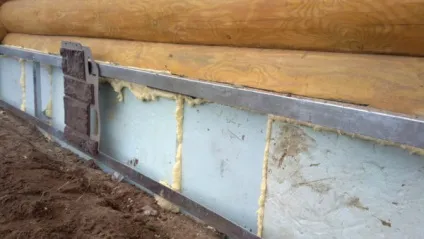

Піноплекс можна закріпити з внутрішньої сторони каркаса

1. тепер потрібно закріпити на каркасі Піноплекс. Для цих цілей можна скористатися звичайними цвяхами, єдине, під капелюшки слід підкладати шайби, щоб кріплення пеноплекса до фундаменту вийшло надійним;
2. щілини між плитами обов'язково потрібно заповнити клей-піною або навіть звичайної монтажною піною.

Якщо будинок побудований на пучинистих грунті, між цоколем (латами) і отмосткой необхідно залишити зазор близько 10-15 сантиметрів.

На цьому утеплення Піноплекс пальового фундаменту завершено.

обшивка цоколя

Завершальним етапом є обшивка каркаса. Для цього можна скористатися цокольним панелями. Вони кріпляться до обрешітки або стін будинку саморізами, які вкручуються прямо крізь Піноплекс.

Єдине, попередньо по периметру обрешітки знизу встановиться стартова планка, в яку вставляється нижній край панелей. Зверху Піноплекс і верхній край панелей закривається відливом.

У разі обробки цоколя Ацеїд, листи кріпляться до обрешітки за допомогою цвяхів. Подальшу фінішну обробку ацеіда можна виконати декоративним каменем, плиткою або іншим матеріалом.

плитний фундамент

Наостанок розглянемо як виконується горизонтальне утеплення плитного фундаменту. Звичайно, займатися цією процедурою бажано ще до укладання фундаменту. Якщо ж вчасно утеплення не було виконано, то зовні, тобто з боку грунту теплоизолировать плитний фундамент не вийде.

Для утеплення плити з боку приміщення знадобляться такі матеріали:

• бітумна мастика;
• руберойд;
• матеріали для виконання стяжки.

Процес утеплення плитного фундаменту виглядає наступним чином:

1. поверхню плити необхідно очистити від сміття і бруду;

Утеплення плитного фундаменту зсередини

1. потім плиту слід обробити бітумною мастикою;
2. далі до мастики приклейте руберойд, розстеливши його смугами внахлест;
3. поверх руберойду укладається екструдований пінополістирол;
4. потім поверх утеплювача заливається бетонна стяжка.

Зовнішнє утеплення плитного підстави на етапі будівництва виконується інакше:

1. підготовлений котлован засипається шаром гравію завтовшки 15 см, а також шаром піску такої ж товщини. Кожен шар необхідно ретельно утрамбувати;
2. потім поверхню затьмарюється геотекстилем. Полотна обов'язково розташовуються внахлест;

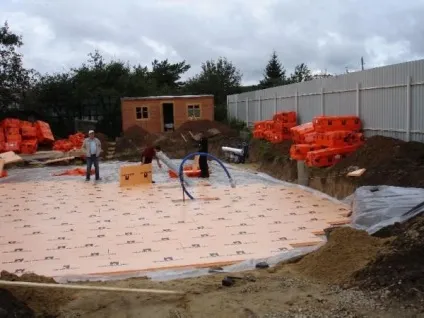

Утеплення плитного фундаменту на етапі будівництва

1. далі укладається Піноплекс підвищеної щільності;
2. зверху заливається бетон або укладається готова плита.

Ось, мабуть, і вся інформація про те, як утеплити фундамент екструдованим пінополістиролом.
