В огляді розглядаються 2 набору обладнання devolo MicroLink dLAN для організації мережі Ethernet через електропроводку. Відмінність між ними полягає в тому, що один з них має статус "HighSpeed" і забезпечує більш високу швидкість передачі.

Набір обладнання Devolo MicroLink dLAN

Устаткування devolo microlink dlan для організації мережі через електропроводку

На пристрої розташовані такі індикатори:

  • Індикатор типу Ethernet з'єднання: 10/100
  • Індикатор зв'язку / активності Ethernet з'єднання
  • Індикатор Ethernet колізій
  • індикатор живлення
  • Індикатор активності dLAN-з'єднання
  • Індикатор зв'язку dLAN

Устаткування devolo microlink dlan для організації мережі через електропроводку

  • Харчування: 230 В
  • Потужність: 3 Вт
  • Номінальний струм: 0,015 А
  • Дальність зв'язку: до 200 метрів
  • Швидкість передачі: 14 Мбіт / с
  • Протокол: CSMA / CD
  • Модуляція: OFDM
  • Безпека: DES - шифрування (56 біт)
  • Габаритні розміри: 93 × 66 × 42 мм
  • 2 × пристрій Devolo MicroLink dLAN Ethernet
  • 2 × патчкорд довжиною 3 метри
  • CD з інструкцією по установці і програмним забезпеченням
  • Інструкція з встановлення та налаштування на трьох мовах (без українського)

Набір обладнання Devolo MicroLink High Speed ​​dLAN

Устаткування devolo microlink dlan для організації мережі через електропроводку

На пристрої розташовані такі індикатори:

  • Індикатор типу Ethernet з'єднання: 10/100
  • Індикатор зв'язку / активності Ethernet з'єднання
  • Індикатор Ethernet колізій
  • індикатор живлення
  • Індикатор активності dLAN-з'єднання
  • Індикатор зв'язку dLAN

Устаткування devolo microlink dlan для організації мережі через електропроводку

  • Харчування: 100-240 В
  • Споживана потужність: 4,5 Вт
  • Номінальний струм: 0,05 А
  • Дальність зв'язку: до 200 метрів
  • Швидкість передачі: 85 Мбіт / с
  • Протокол: CSMA / CD
  • Модуляція: OFDM
  • Безпека: DES - шифрування (56 біт)
  • Габаритні розміри: 93 × 66 × 42 мм
  • 2 × пристрій Devolo MicroLink dLAN Ethernet
  • 2 × патчкорд довжиною 3 метри
  • CD з інструкцією по установці і програмним забезпеченням
  • Інструкція з встановлення та налаштування на трьох мовах (без українського)

Загальна схема організації мережі за допомогою обладнання devolo MicroLink

Устаткування devolo microlink dlan для організації мережі через електропроводку

Судячи по специфікації, для передачі сигналу через електромережу використовується модуляція за технологією OFDM (Orthogonal Frequency Division Multiplexing - ортогональное поділ каналів ущільнення каналів) - такий тип модуляції використовується в бездротового зв'язку IEEE 802.11g. При використанні даного методу потік даних розподіляється по безлічі частотних подканалов, і передача ведеться на всіх цих підканалах паралельно. За рахунок використання цієї технології вдається уникнути міжканального інтерференції і створити передумови для усунення межсимвольной інтерференції. Для усунення межсимвольной інтерференції по каналу передається надлишкова інформація, але тим самим знижується корисна швидкість передачі.

Протоколом доступу до середовища передачі даних є CSMA / CD (carrier-sense-multiply-access with collision detection, колективний доступ з розпізнаванням несучої і виявленням колізій). Цей протокол також використовується в мережах Ethernet. При використанні даного протоколу, електромережу, яка є нашою середовищем передачі, починає функціонувати як своєрідний концентратор.

Використання шифрування DES дозволяє убезпечити дані, що передаються від перехоплення, але нагадаю, що алгоритм DES зараз вже вважається недостатньо крипостійкість (його можна розкрити шляхом простого підбору ключа). Ключ встановлюється автоматично. Для встановлення зв'язку, паролі, встановлені на пристроях dLAN, повинні збігатися. Для установки паролів, використовується програма "devolo MicroLink dLAN Configuration Wizard", яка поставляється в комплекті з пристроєм.

Максимальна швидкість передачі даних для пристрою MicroLink dLAN Ethernet становить 14 Мбіт / с, а для пристрою, що має специфікацію "HighSpeed", - 85 Мбіт / с. Але це саме максимальні теоретичні швидкості (як відомо, максимальна теоретична швидкість для бездротових мереж стандарту IEEE 802.11g становить 54 Мбіт / с у той час як реальна - трохи більше 20 Мбіт / с).

Програмне забезпечення

На CD-диску, що йде в комплекті з устаткуванням, йдуть 4 програми ( "MicroLink dLAN Configuration Wizard", "MicroLink Informer", "MicroLink EasyClean", "MicroLink EasyShare"). Причому тільки перша з них служить безпосередньо для настройки пристроїв dLAN - розглянемо її більш детально.

Програма "MicroLink dLAN Configuration Wizard" виконана у вигляді "майстра", який здатний самостійно знайти пристрій свого друга, безпосередньо підключений до комп'ютера (на скріншоті позначено "on this computer")

Устаткування devolo microlink dlan для організації мережі через електропроводку

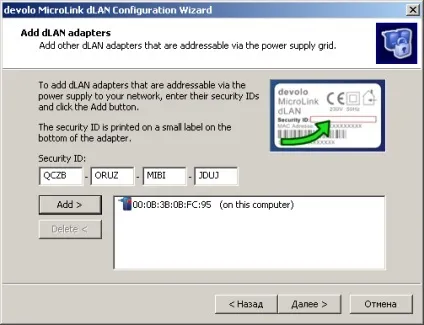

Для віддаленого налаштування інших пристроїв, підключених до електропроводки, необхідно ввести їх "Security ID" (цей параметр вказаний на корпусі пристрою)

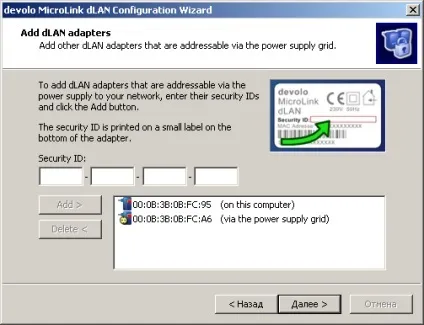

Після натискання кнопки "Add" пристрій потрапляє в список настроюються

Устаткування devolo microlink dlan для організації мережі через електропроводку

Таким чином, в цей список потрібно додати всі пристрої, які повинні мати зв'язок один з одним. Далі на пристрої зі списку ставиться єдиний пароль

Устаткування devolo microlink dlan для організації мережі через електропроводку

Програма "MicroLink Informer" відображає інформацію про використовувані в dLAN-мережі пристроях

Устаткування devolo microlink dlan для організації мережі через електропроводку

Інші програми ( "MicroLink EasyClean" і "MicroLink EasyShare") служать для очищення файлів тимчасових файлів Internet Explorer і Recent файлів Windows, а також для додавання загальнодоступних ресурсів - тобто не впливають на настройки обладнання.

тестування продуктивності

Тестування продуктивності проводилося в кілька етапів:
  • Тестування продуктивності dLAN пристроїв
  • Тестування продуктивності dLAN пристроїв при масштабуванні
  • Тестування продуктивності при використанні HighSpeed ​​пристроїв спільно з не-HighSpeed ​​пристроями
  • Тестування продуктивності dLAN пристроїв при збільшенні дальності зв'язку

Тестування продуктивності dLAN пристроїв: спочатку трафік ганявся між двома пристроями MicroLink dLAN, потім - між двома пристроями MicroLink HighSpeed ​​dLAN. Тестування проводилося за допомогою Chariot NetIQ. dLAN-пристрої були підключені в сусідні розетки.

Максимальна швидкість: 5,45 Мбіт / с при використанні звичайних dLAN пристроїв, 22,98 Мбіт / с - при використанні HighSpeed ​​dLAN пристроїв. Максимальні швидкості різного роду пристроїв відрізняються приблизно в 4 рази (номінальні швидкості розрізняються в 6 разів: 14 Мбіт / с і 85 Мбіт / с). Зазначу, що реальні швидкості, які можна "вичавити" з таких пристроїв, в кілька разів нижче номінальних (тобто спостерігається така ж ситуація, що і з бездротовим зв'язком - при номіналі 54 Мбіт / с вдається "вичавити" всього близько 22 Мбіт / с ).

Тестування продуктивності dLan пристроїв при масштабуванні: трафік ганявся між трьома dLAN пристроями по колу (від першого до другого, від другого до третього, від третього до першого). У моєму розпорядженні було всього 2 HighSpeed ​​dLAN пристрої, тому даний тест проводився тільки для "звичайних" dLAN пристроїв. Тест проводився за допомогою Chariot NetIQ. Все dLAN пристрої були підключені в сусідні розетки.

Видно, що максимальна швидкість залишилася приблизно такою ж, як і в попередньому тесті (5,5 Мбіт / с). Швидкості розподіляються рівномірно між потоками.

Тестування продуктивності при використанні HighSpeed ​​пристроїв спільно з "звичайними» (не-HighSpeed) пристроями. для оцінки спільної роботи "звичайних" і HighSpeed ​​пристроїв було проведено ще кілька тестів в різних комбінаціях:

  • Тест 1: трафік ганявся між "звичайним" dLAN пристроєм і HighSpeed ​​dLAN пристроєм
  • Тест 2: використовувалися 3 пристрої: 2 × HighSpeed ​​dLAN адаптера і 1 "звичайний" dLAN адаптер. Трафік ганявся від одного HighSpeed ​​dLAN адаптера до двох інших (HighSpeed ​​і "звичайний" dLAN адаптери).
  • Тест 3: використовувалися 3 пристрої: 2 × HighSpeed ​​dLAN адаптера і 1 "звичайний" dLAN адаптер. Трафік ганявся від HighSpeed ​​dLAN адаптера і "звичайного" dLAN адаптера до одного HighSpeed ​​dLAN адаптера.
  • Тест 4: використовувалися 3 пристрої: 2 × HighSpeed ​​dLAN адаптера і 1 "звичайний" dLAN адаптер. Трафік ганявся між HighSpeed ​​dLAN адаптера і двома іншими (HighSpeed ​​і "звичайний" dLAN адаптери) в повнодуплексному режимі.
  • dLAN - "звичайний» (не HighSpeed) dLAN адаптер
  • HS dLAN - HighSpeed ​​dLAN адаптер
  • fdx - повнодуплексний режим

Максимальна швидкість: 5,21 Мбіт / с - швидкість трафіку від звичайного dLAN адаптера до HighSpeed ​​dLAN адаптера. У режимі повного дуплексу швидкість трафіку від HighSpeed ​​dLAN адаптера до "звичайного" dLAN адаптера приблизно в 3 рази вище, ніж від "звичайного" dLAN адаптера до HighSpeed ​​dLAN адаптера.

Сумарна швидкість: 7,27 Мбіт / с. Швидкість трафіку від HighSpeed ​​dLAN адаптера до "звичайного" dLAN адаптера трохи вище, ніж швидкість між двома HighSpeed ​​dLAN адаптерами.

Сумарна швидкість: 7,18 Мбіт / с. Швидкість трафіку між "звичайним" dLAN адаптером і HighSpeed ​​dLAN адаптером, як і в попередньому тесті, вище ніж швидкість трафіку між двома HighSpeed ​​dLAN адаптерами.

Сумарна швидкість: 6,63 Мбіт / с. Швидкості розподіляються між потоками дуже нерівномірно.

Тестування продуктивності dLAN пристроїв при збільшенні дальності зв'язку. трафік ганявся спочатку між "звичайними" dLAN адаптерами, потім між "HighSpeed" dLAN адаптерами. У цьому тесті довжина електропроводки між адаптерами була значно збільшена (точні цифри назвати складно, так як проводка в офісі прихована, але точно можу сказати, що розетки підключені до різних автоматів). Тест проводився за допомогою Chariot NetIQ.

Максимальна швидкість: 0,97 Мбіт / с - у разі використання звичайних dLAN адаптерів, 5,08 Мбіт / с - у разі використання HighSpeed ​​dLAN адаптерів. Як видно, при збільшенні відстані, швидкості досить сильно падають.

доступність:

На момент написання огляду обладнання відсутнє в каталозі price.ru.

Рекомендовані виробником ціни становлять: MicroLink dLAN Highspeed Starter Kit $ 220, MicroLink dLAN Highspeed Ethernet $ 120.

Середня роздрібна ціна на дане в статті обладнання:

devolo MicroLink dLAN

devolo MicroLink HighSpeed ​​dLAN

Розглядається обладнання дозволяє швидко розгорнути мережу по існуючій електропроводці, необхідність прокладати окремі дроти просто відпадає, але, тим не менш, до швидкостей Fast Ethernet'а такого обладнання ще дуже далеко. Тому споживачеві доведеться зробити вибір: або швидкість, або простота і відсутність додаткових проводів. До того ж варто відзначити, що зі збільшенням відстані між dLAN адаптерами, швидкість трафіку значно знижується.

На закінчення хочу відзначити, що теоретично мережа може складатися з 254 dLAN адаптерів, але з міркувань продуктивності не рекомендується використовувати більше 10 таких пристроїв.

  • простота установки
  • простота настройки
  • Реальні швидкості сильно нижче номінальних
  • Сильне падіння швидкості при збільшенні відстані між dLAN адаптерами

Устаткування надано компанією NewTechCom
