Установка воріт своїми руками - як встановити відкатні ворота

Перед тим як приступити до монтажу, потрібно ознайомитися з технічними вимогами, без дотримання яких правильно встановити відкатні ворота не вийде.

Всі комплектуючі та складові конструкції воріт повинні підбиратися суворо з дотриманням нормативних навантажень, щоб в подальшому ворота не провиснули.

Всі механізми, які відповідають за якість роботи, повинні кріпитися за допомогою електрозварювання.

При відкритті воротного полотна воно повинно відходити у внутрішню частину двору, і вам обов'язково потрібно передбачити стільки місця, щоб воно повністю йшло за огорожу.

Інструкція до роботи

Складіть на папері план робіт і перелік необхідних матеріалів і інструменту, щоб в процесі установки воріт вам не довелося докуповувати що-небудь.

1. Дані про місцевості установки (глибина промерзання грунту для визначення глибини підстави).
2. Повний набір металофурнітури.
3. Матеріал для обшивки каркаса.
4. Необхідний інструмент.

Безпосередньо перед розробкою плану ви повинні визначитися з параметрами підключення воріт до електроприводу або сигналізації (якщо установка буде проводитися з такими параметрами).

Правила монтажу

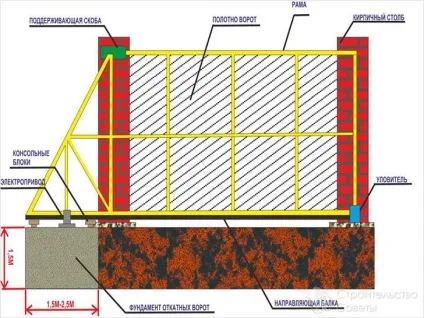

Далі ми по порядку розберемо всі нюанси самостійної установки воріт. Для початку розглянемо всі етапи, які вам доведеться провести строго по порядку.

• Пристрій фундаменту. Тому як відкатні ворота - це досить складний і важкий механізм, то для безперебійної роботи вам знадобиться облаштувати неглибокий фундамент.
• Проводка електрокабеля. Це необхідно зробити, якщо ваші ворота будуть працювати від електроприводу, або ви встановите на ворота камеру стеження.
• Установка роликового пристрою.
• Монтаж воротного полотна на прокатний механізм. Тут виробляється навіс воріт без регулювань.
• Фіксування фурнітури, що уловлює створ воріт. Після установки механізмів воріт проводиться регулювання воріт, і кожен ролик буде відповідати за плавність ходу і якість руху полотна в прокатному механізмі.
• Монтаж автоматики (якщо вона присутня в ваших планах).

Правильно облаштований фундамент - запорука успішної роботи

Починати роботу з облаштування підстави воріт потрібно з планування траншеї. Зокрема, необхідно враховувати такі параметри:

• від кордону отвору потрібно відступити відстань, рівну половині ширини проїзду;
• в залежності від конструкції воріт ширина фундаменту підбирається індивідуально, наприклад, при розмірі повної конструкції воріт в 40 см, фундамент повинен бути на 10 або 15 см ширше в обидва боки;
• на відміну від фундаменту будівель майстра розходяться в думці щодо його глибини, але більшість вважають, що такий фактор, як рівень промерзання, на це не впливає, і досить буде залити 40-50 см в глибину.

Підготовка закладного елемента

По суті, це армування фундаменту під відкатні ворота, тільки тут спочатку знадобиться зварити конструкцію і тільки після цього опустити її в траншею з подальшою заливкою. Для цього знадобитися швелер 18-20 см або куточок таких же розмірів. З нього будемо варити каркас, а для армування підійде арматура з перерізом 12-15.

З швелера зварюється несуча конструкція за розмірами траншеї і після цього арматурою проварюють елементи з'єднання. Тут якихось обмежень немає, можна прокласти її з відстанню один від одного в 15 см.

Арматура легко замінюється іншим видом металевих виробів, наприклад, куточками.

Готовий каркас воріт занурюється в траншею, але перед цим не забудьте засипати і утрамбувати дно піском. Весь процес установки потрібно контролювати рівнем, щоб не допустити нерівній укладання. Якщо з якоїсь сторони будуть перекоси, то краще вийняти його і підрівняти дно траншеї, засипавши його піском. Також під час коригування зверніть увагу на поздовжню вісь швелера, щоб вона перебувала на лінії паркану.

Рівень фундаменту повинен бути врівень з рівнем дороги. Розмір дорожнього просвіту передбачте не більш як 5 см, щоб не відбувалося проблем при використанні воріт в зимовий сезон.

Електрика

Як було сказано вище, якщо ви вирішили встановити технологічну конструкцію воріт, яка буде автоматично закриватися, то вам знадобитися проводка електрокабеля. Звичайно, відразу підвищується ціна робіт, і прокласти його потрібно саме на цьому етапі. Кабель прокладають в спеціальній гофре, і ховається він у фундаменті конструкції. Місце, де буде виходити пучок, розраховується заздалегідь, щоб було зручніше тягнути його в приміщення.

Монтаж ворітної рами

Для складання консолей воріт потрібні профільні труби. Розміри підбираються відповідно до розмірів конструкції. Їх потрібно нарізати за розмірами і підготувати до зварювання. Фахівці радять зварювати каркас таким чином, щоб горизонтальні труби були поверх вертикальних стійок. Це допоможе в запобіганні корозії, вам тільки залишиться «заглушити» горизонтальні поперечки. Коли ви зберете конструкцію, зачистите місця з'єднання і пофарбуйте раму захисною фарбою.

Якщо ворота передбачені більш 1,5 метра в ширину, то для запобігання провисання через кожні 50 см потрібно приварювати поперечки.

Установка роликових підстав і полотна

Роликове підставу вважається найвідповідальнішим механізмом, тому що на нього припадає все навантаження конструкції. І тому їх кріплення повинно бути максимально надійним, краще їх приварити до швелеру.

Щоб ворота працювали плавно і без затримок, кріпити ролики потрібно на одній площині. Для точності краще використовувати лазерні покажчики.

Після того як ви провели кріплення роликів, на них встановлюються ворота. Після цього проводяться контрольні заміри і регулювання стійкості.

Монтаж верхнього обмежувача

На верхньому відкотному стовпі монтується обмежувач, який буде зупиняти ворота і не давати їм з'їхати з направляючої. Крім цього він не дасть полотну розгойдуватися від вітру.

Щоб мінімізувати розхитування воріт, відкоригуйте притиск роликів, якщо зробити все правильно, їх робота дозволить воріт безперешкодно пересуватися в направляючих.

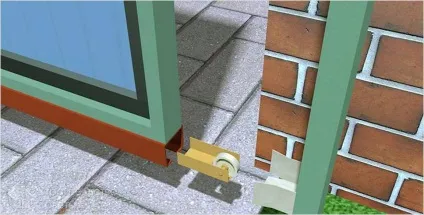

Фіксування кінцевого ролика і заглушок

На закінчення передньої частини направляючого бруса фіксують кінцевий ролик і накривають торцевий зріз пробкою. Його прикріплюють і фіксують болтовим з'єднанням, а з іншого боку балки встановлюють пробку або такий же пристрій.

Останній ролик необхідний для того, щоб накочуватися на нижній уловлювач, зафіксований на наполегливому брусі воріт, при цьому вантаж на роликові опори зменшується. Заглушки необхідні, щоб запобігти можливості проникнення у внутрішній простір бруса снігу, бруду і сміття, що, в свою чергу, допомагає гарній і довгій роботі роликових кареток.

Монтаж уловлювача верхнього і нижнього

Вловлювачі монтуються до закладних, які знаходяться в стовпі, за допомогою болтових кріплень або зварювання.

Верхній уловлювач пом'якшує контакт створу воріт з опорою і лімітує його вертикальне розхитування при сильних вітрах. На верхньому куті фіксують скобу, порівнянну з улавливателем. Все це захищає обидві поверхні від корозії.

Про нижній уловлювач було написано пару слів раніше. Крім того, його монтують так, щоб останній ролик міг без перешкод заходити на нього, і тим самим надійно закріплюватися, не даючи воріт самим відкриватися при сильному вітрі.

Останній ролик зменшує провисання створу при довгостроковій експлуатації, тому до його встановлення потрібно поставитися максимально відповідально.

На цьому установка воріт закінчується. Залишається тільки обробити їх облицювальним матеріалом і пофарбувати. Якщо ви самостійно встановлювали відкатні ворота, то ваш безцінний досвід буде корисний всім Новомосковсктелям.

У цьому ролику схематично показаний процес монтажу воріт.
