Установка сигналізації Renault Logan

• Автосигналізація StarLine A91 Dialog з функцією автозапуску

Starline A91 dialog - сучасна автомобільна сигналізація з діалоговим кодом радіоуправління «Швидкий діалог» і функцією автозапуску двигуна. «Швидкий діалог» - код управління з індивідуальними ключами шифрування виключає інтелектуальний електронний злом

• Модуль обходу штатного іммобілайзера BP-03

час для установки - 4 години

1. Знімаємо облицювання рульового вала Рено Логан. Для цього викручуємо 2 самореза

2. Відкручуємо 2 самореза і знімаємо облицювання приладового щитка Renault Logan. Для зняття приладового щитка необхідно викрутити 4 самореза

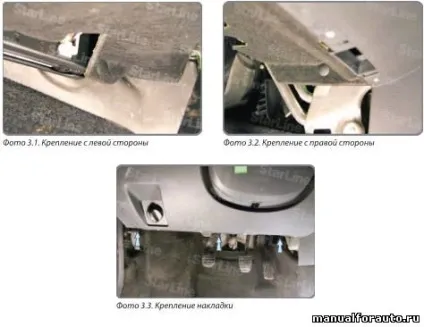

3. Знімаємо декоративну захист під торпедою Renault Logan. Її кріплення - 5 пістонів «ялинка»

4. Відкручуємо саморіз і знімаємо блок BCM

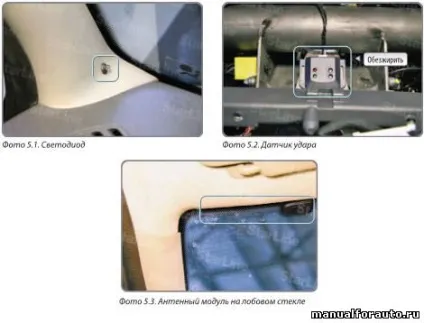

5. Встановлюємо світлодіод на ліву стійку лобового скла Renault Logan. датчик удару на кронштейн поперечної балки, антенний модуль або в верхній лівий кут лобового скла, або за допомогою приладів щитком. Сервісну кнопку ховаємо в будь-який зручний місце

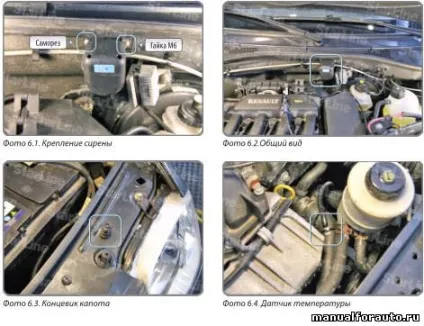

6. Встановлюємо під капотом Renault Logan сирену, кінцевик (відрізати 3 ділення) і датчик температури

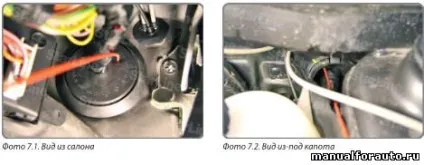

7. Провід під капот Renault Logan прокладаємо через штатну гумку з боку водія

8. Блок сигналізації StarLine A91 кріпимо двома хомутами до поперечної балки кузова за допомогою приладів щитком Renault Logan

9. Для обходу штатного іммобілайзера надягаємо рамку модуля обходу на замок запалювання

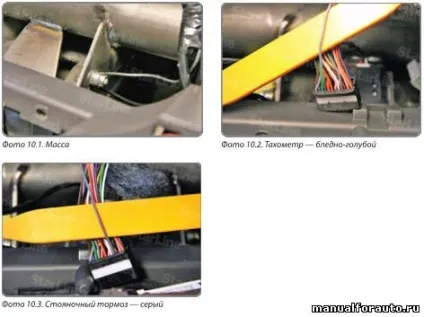

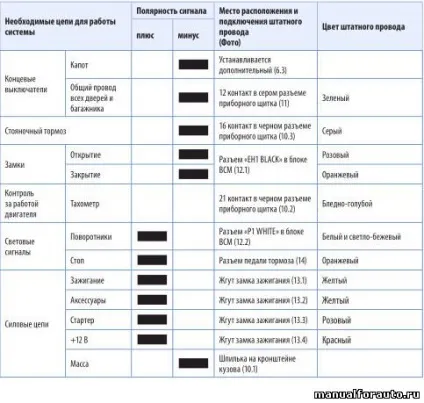

10. Підключаємо провід маси, тахометра і гальма стоянки

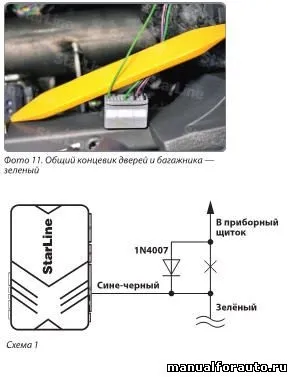

11. Особливістю Renault Logan є те, що кінцевик багажника об'єднаний з кінцевиками задніх дверей. Загальний кінцевик присутній в сірому роз'ємі приладового щитка. Підключення здійснювати за схемою 1.

12. Підключаємо проводи центрального замка і поворотников на блоці BCM

13. Для підключення силових ланцюгів автозапуску розкриваємо горизонтальний джгут проводів за допомогою приладів щитком і виділяємо з нього дроти, що йдуть від замка запалювання. Підключаємо проводи запалювання, аксесуарів, стартера і харчування сигналізації

14. При необхідності підключаємо контроль педалі гальма

15. Налаштовуємо датчик удару і програмуємо параметри запуску двигуна (таблиця 2 Інструкції по установці).

Програмована функція Значення функції

№ 9 (тривалість прокрутки стартера) 3,6 сек
№ 11 (контроль роботи двигуна) Тахометр

16. Перевіряємо роботу системи StarLine A91.

17. Збірка салону Renault Logan проводиться в зворотній послідовності.

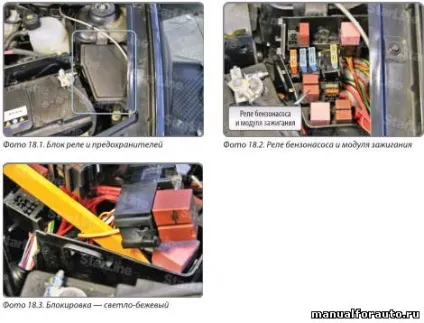

18. Додаткову блокування (бензонасос і модуль запалювання) можна виконати під капотом в блоці реле і запобіжників
