Установка сигналізації Hyundai Santa Fe

• Автосигналізація StarLine E90 з функцією автозапуску

Індивідуальні ключі шифрування, що використовуються в

діалоговому коді, виключають можливість електронного злому - з даною системою ваш автомобіль буде абсолютно стійкий до будь-якого роду кодграбберов. Дистанційний запуск двигуна і контроль його роботи забезпечується спеціалізованим процесором

• Модуль обходу штатного іммобілайзера BP-03

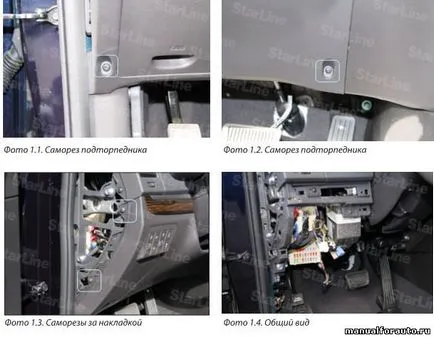

1. Знімаємо подторпеднік Хендай Санта Фе. Для цього демонтуємо накладку порога і лівої кік панелі (на засувках), потім відвертаємо 2 самореза знизу подторпедніка. Далі знімаємо ліву накладку торпеди і відвертаємо 2 самореза за нею і знімаємо подторпеднік

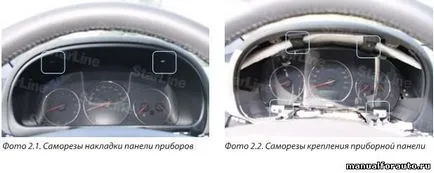

2. Знімаємо приладову панель Хендай Санта Фе. Для цього демонтуємо накладку панелі приладів: відвертаємо 2 самореза з внутрішньої сторони і знімаємо її (кріплення на засувках). Далі відвертаємо 4 самореза кріплення приладової панелі і виймаємо її, від'єднавши роз'єми

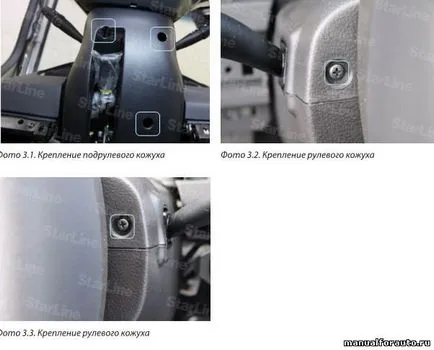

3. Знімаємо рульової кожух Hyundai Santa Fe. Для цього відвертаємо 3 самореза знизу і 2 самореза з торця кожуха

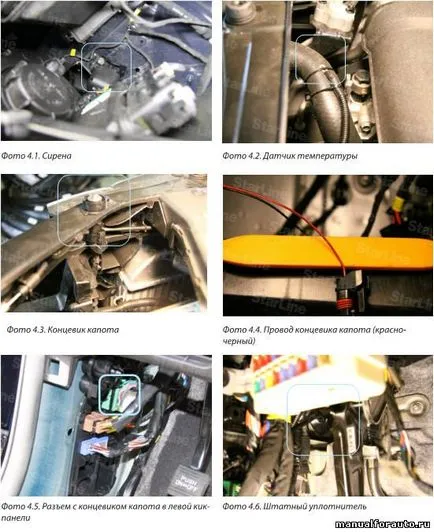

4. Встановлюємо під капотом Hyundai Santa Fe сирену, датчик температури двигуна. Кінцевик капота використовуємо штатний на роз'ємі концевика або в зеленому роз'ємі ліво йки к-панелі. Провід прокладаємо через штатний ущільнювач з лівого боку моторного щита

5. Встановлюємо антену зі вбудованим датчиком удару і нахилу на лобове скло, світлодіод в ліву стійку лобового скла, сервісну кнопку в будь-який зручний місце

6. Блок сигналізації ховаємо за допомогою приладів щитком Hyundai Santa Fe.

7. Підключаємо масу сигналізації в штатне місце

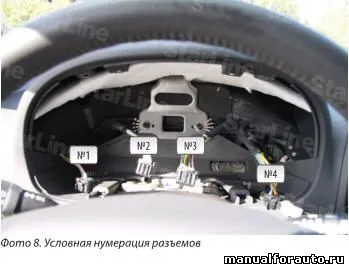

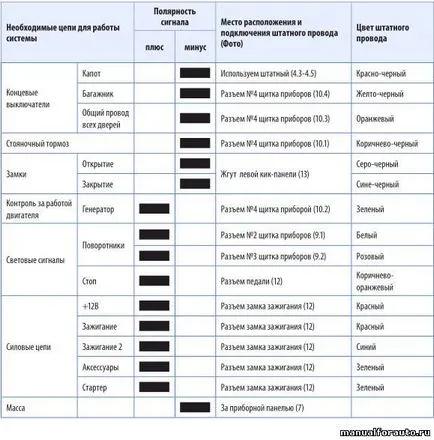

8. Більшість підключень здійснюємо на щитку приладів, нумерація роз'ємів умовна

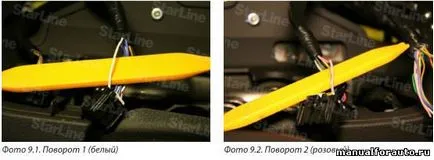

9. На роз'ємах №2 і №3 приладового щитка підключаємо повороти

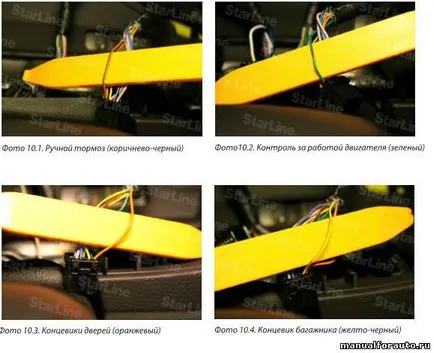

10. На роз'ємі №4 щитка приладів підключаємо контроль ручного гальма (для Hyundai Santa Fe з МКПП; у випадку з АКПП синьо-червоний провід сигналізації необхідно підключити до чорного проводу сигналізації «маса»), контроль за роботою двигуна, концевики дверей і багажника

11. Для Hyundai Santa Fe АКПП підключаємо контроль педалі гальма на роз'ємі концевика

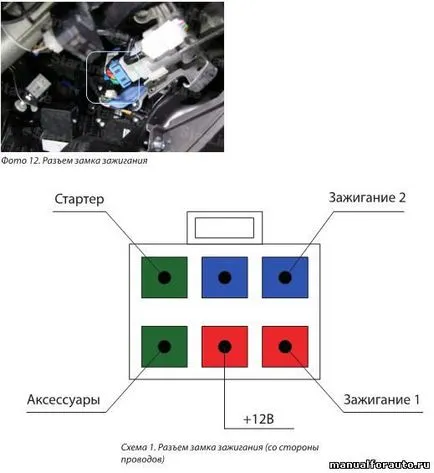

12. На роз'ємі замку запалювання підключаємо ланцюга аксесуарів, запалювання і стартера (позначення з боку проводів)

13. Підключаємо управління центральним замком в джгуті лівої кік-панелі

14. Модуль обходу штатного іммобілайзера підключаємо в розрив проводу штатної антени

15. Програмуємо параметри запуску автомобіля (Таблиця 2 інструкції по установці).

Програмована функція Значення функції

№09 - тривалість прокрутки стартера 6,0 сек
№15 - вибір типу коробки передач автоматична

16. Налаштовуємо датчик удару, датчик нахилу, перевіряємо роботу системи. Збірку салону Hyundai Santa Fe виробляємо в зворотній послідовності.
