Установка розеток у гіпсокартон як в гіпсокартоні зробити розетку

Гіпсокартон все частіше використовується для обшивки стін і створення перегородок своїми руками. Однак для успішного завершення ремонту потрібно знати не тільки про те, як правильно зробити каркас і закріпити гіпсокартонні листи, а й про те, як встановити в таку стіну розетки, без яких не обійтися ні в одній кімнаті. Установка розеток у гіпсокартон істотно відрізняється від випадку з бетонними стінами: в цілому процес не так складний і доступний кожному, хто готовий самостійно мати справу з електрикою.

Підготовка до встановлення розеток в стіну з гіпсокартону

Почати необхідно з підготовки всіх необхідних інструментів і супутніх матеріалів для закріплення розетки в листі гіпсокартону і її підключення. Для того щоб самому встановлювати електротехнічний виріб, потрібно мати в наявності як мінімум наступний набір:

Дриль (можна шуруповерт).

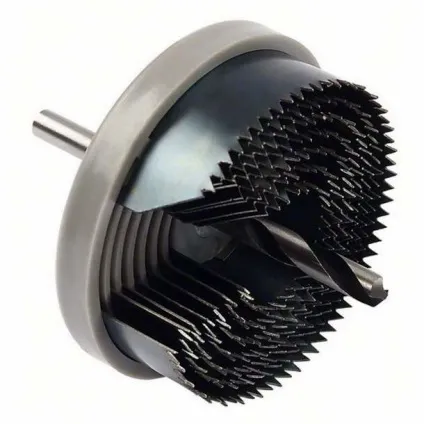

Коронка для створення отворів в гіпсокартоні зі стандартним діаметром 68 мм.
Коробка установча для гіпсокартону.
Будівельний нівелір.
Олівець або фломастер.
Хрестова викрутка для закріплення пелюсток коробки (можна використовувати і шліц, але це не так зручно).

Замість коронки на дриль можна купити спеціальний різак. Принцип його роботи чимось нагадує циркуль і їм не менш легко вирізати в листі гіпсокартону необхідне для коробки отвір.

Вирізання отворів в гіпсокартоні

Коли все готово до роботи, необхідно приділити достатньо часу і уваги вибору висоти і грамотної розмітці. Вирізати в гіпсокартоні отвір двічі в одному місці не вийде ніяк. Якщо встановлюється, наприклад, блок з чотирьох розеток, є ризик через неякісну розмітки в результаті поставити рамку криво, і виправити помилку буде досить важко. Тому виміри потрібно робити з усією ретельністю.

Після вимірювань накресліть на гіпсокартоні хрест в місці центру майбутньої розетки, поставте на нього центральне свердло коронки, попередньо встановлене в вашу дриль, або різак. Намагаючись тримати інструмент максимально рівно і міцно (особливо стосується неврівноваженого різака, якщо їм врізатися в гіпс занадто різко, він почне «крокувати» в сторону, зіпсувавши ГКЛ), приступаємо до висвердлюванню отвори.

Важливо! Коронка в патроні повинна бути встановлена міцно, вона буде схильна до досить сильному навантаженню.

установка коробки

Спочатку необхідно переконатися, що зазор між стіною і листом гіпсокартону становить не менше 45 мм, що дозволить безперешкодно встановити підрозетник. Якщо відстань менше, доведеться руйнувати базову поверхню списом або коронкою по бетону, щоб домогтися потрібного розміру.

Процес установки буде виглядати наступним чином:

До щойно виконану в гіпсокартоні отвору простягається провід, до якого згодом буде підключена розетка (він вже повинен бути під гіпсокартоном в місці монтажу). Для зручності буде краще його витягнути з отвору на деяку відстань.
Потім потрібно взяти в руки коробку підрозетника і видалити з найбільш зручною боку заглушку для протягування кабелю і протягнути дріт через неї.
Тепер стакан гранично обережно встановлюється в отворі. Як правило, вусики кріплень при цьому розташовані горизонтально, а гвинти кріплення самої розетки до коробки - вертикально. Це правило гнучке, насправді куди важливіше, щоб підрозетник стояв рівно. Знову потрібно не пошкодувати часу, і, озброївшись рівнем, «сім разів відміряти».
Коли сумнівів в правильному положенні коробки не буде, необхідно за допомогою викрутки обертати гвинти, що відповідають за кріпильні пелюстки. Не варто дуже старатися, якщо перетягнути, вони зруйнують гіпс, все-таки матеріал дуже м'який. Але при цьому слабо кріпити теж не можна: розетка буде «бовтатися». Так що потрібно знайти якусь «золоту середину».

підключення розетки

Монтаж розеток в стіну з гіпсокартону починається з підключення кабелю. Для цього саму розетку потрібно частково розібрати, тобто скинути рамку. Вона кріпиться, як правило, гвинтом на лицьовій стороні.

Тепер перевіримо тестером або мультиметром, чи надходить електричний струм на жили. Тут є 2 варіанти:

дві жили в кабелі;
три жили в кабелі.

Варіант № 1: під'єднання до двожильного кабелю

У першому випадку помилитися важкувато: перевіривши щупами тестера наявність напруги, відключаємо автоматичний вимикач, який відповідає за зону, до якої належить наша майбутня розетка.

Важливо! Ні в якому разі не забувайте про знеструмлення проводки! Удар електричним струмом може стати причиною смерті.

Зачищаємо близько 8-10 мм ізоляції для кожної жили і ведемо їх в рівновіддалені клеми розетки. Виконання у розеток буває дуже різним, але загальне одне - силові клеми завжди рівновіддалені один від одного, так що виявити їх не складе труднощів.

Пам'ятайте, що поруч з однією клемою може тут же знаходитися отвір, також веде з неї, що використовується для подальшого паралельного підключення електроустановочних виробів. Чи не підключіться туди, це призведе до короткого замикання. Отвори під різні клеми повинні бути на певній відстані: від 1,5 см один від одного.

Полярність ролі в даному випадку не зіграє, т. К. Струм змінний.

Варіант № 2. Трижильний кабель

Другий варіант застосовується, коли в квартирі проведено захисне заземлення - вельми корисна річ, яка буде видаляти з приладів статичну електрику.

Жила, що відповідає за заземлення, згідно зі стандартом, має мати яскравий жовто-зелений колір.

Якщо для нашої розетки передбачено підключення заземлення. в її в своїх гніздах зверху і знизу присутні мідні «вусики», а зсередини повинна бути окрема клема для підключення цього проводу. Якщо розетка без заземлення, даний провід добре ізолюємо і ховаємо за гіпсокартон. В іншому картина підключення не відрізняється від розглянутого вище варіанту.

закріплення розетки

Закріплюється розетка дуже просто:

Встановлюємо вже підключену розетку в коробку, закріплюємо її спочатку за допомогою пелюсток, які вріжуться у внутрішню поверхню підрозетника.
Потім розетку необхідно закріпити за допомогою гвинтів, на кожній стороні монтажної панелі розетки є зручні напівкруглі отвори для них.
Після монтажу нутрощів розетки в зворотному порядку встановлюємо на неї рамку і прикручуємо її гвинтом.

Питання про те, як встановити розетку в гіпсокартонну стіну, на ділі виявився дуже простий, хоч і не позбавлений тонкощів. З ним впорається людина без спеціальної підготовки. Але все ж рекомендується скористатися послугами електрика, який точно впорається з поставленим завданням і зробить все для вашої безпеки при довгостроковій експлуатації розетки.
