Як закрити труби гіпсокартоном у ванній кімнаті і туалеті

Приклад того, як можна вкрити труби гіпсокартоном

Вітаю. Сьогодні розповім про те, як закрити труби в туалеті гіпсокартоном. Чому саме в туалеті? Я вважаю, що санвузол - це найбільш проблемне приміщення в плані експлуатаційних умов. Тому, якщо ви дізнаєтеся, як приховати інженерні комунікації в туалеті і ванній, вам буде зрозуміло, як закрити труби опалення гіпсокартоном в кімнаті з менш складними умовами експлуатації.

Квартира 1

Фотозвіт з установки кутового короба для декорування труб і унітазної бачка

На фото результат оздоблювальних робіт

У приміщенні туалету оздоблювальні роботи були практично завершені, проте замовник в останній момент заявив, що замість звичайного підлогового унітазу будемо ставити навісний, а заодно потрібно буде сховати труби і бачок.

Вирішили не псувати стіни, а зробити гіпсокартонний короб. Приміщення санвузла невелике, а тому зупинили вибір на кутовий конструкції, яка не займе багато простору.

Монтажні роботи виконувалися за наступним списком.

Інструкція обшивки комунікацій гіпсокартоном в туалеті

Розповім детальніше, як це робилося.

Поетапний звіт про виконану роботу

Спочатку підготував необхідний інструмент, а саме:

перфоратор;
шуруповерт
електролобзик;
Гайкові ключі під болтові з'єднання та фітинги;
Водяний рівень і інший вимірювальний інструмент;
Малярський інструмент для фінішної обробки.

При монтажі замість звичайного сталевого профілю була застосована готова рама, виготовлена з алюмінієвого профілю.
Рама мала штатні кріпильні отвори під установку бачка і монтаж навісного унітазу.

Робота виконувалася в такий спосіб:

Розмітив монтажну поверхню, прикладаючи готову раму;

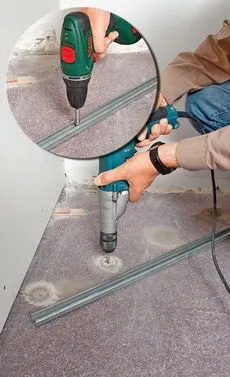

По розмітці закріпив монтажні профілі на дюбеля;
Потім розмітив і закріпив монтажні профілі по лінії стіни, там, де розташований каналізаційний стояк;

В напрямні з закріплених профілів встановив раму;

При проведенні замірів і при подальшому монтажі обов'язково користуємося водяним рівнем і / або схилом. Працюючи на око, не уникнути перекосів.

Повністю встановлений каркас з бачком

На встановленій рамі через спеціальні вушка закріпив бачок;
Далі підвів слив до того місця, де буде закріплений унітаз;

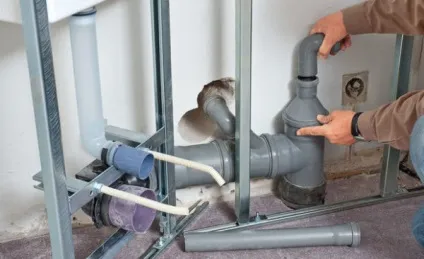

Зібрав каналізаційну трубу до стояка;
Зібравши подачу води до бачка, після чого можна було приступати до обробки;
Зробив розмітку на гіпсокартоні;

Зробив розкрій листа про виконану розмітці;

Прорізав технологічні отвори під кнопку бачка під кріплення унітазу і під лючок для ревізії захованих труб;

Встановив гіпсокартонні заготовки за допомогою саморізів на каркас;

Прогрунтована зібрану конструкцію водостійким просоченням;
Поки просочення висихала, з декоративною глянсовою плити (тонкої стільниці) вирізав деталі для зовнішнього облицювання гіпсокартонного короба;

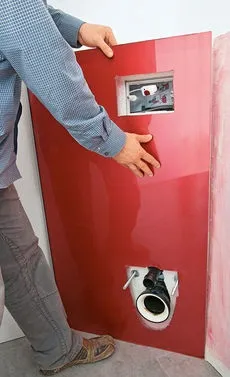

Монтаж зовнішніх панелей

Декоративну плиту встановлював на «Рідкі цвяхи» і для надійності на двосторонній скотч по периметру;

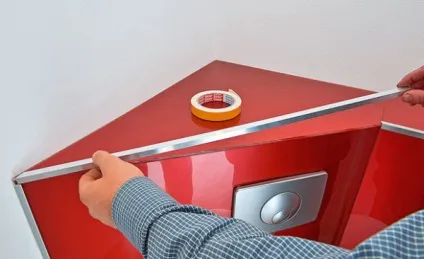

Установка декоративного куточка

Зазори на стиках закрив декоративним алюмінієвим куточком, який приклеїв на той же скотч, яким по периметру кріпив плити;
На заключному етапі поставив люк для доступу до комунікацій встановив унітаз.

Висновок з усього вищесказаного наступний - виконати перераховані етапи своїми руками можна, і для цього не обов'язково запрошувати фахівців.

Квартира 2

Фотозвіт з установки пристенного короба для декорування труб

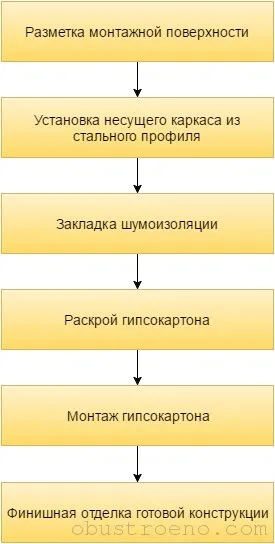

Основні етапи виконаної роботи перераховані на цій схемі

Цей звіт з ремонту туалету в малогабаритній квартирі, де було поставлено завдання прикрити каналізаційний стояк і труби подачі води.

Неординарність завдання полягала в тому, що замовник скаржився на шум води в стояку. Тому було прийнято рішення, крім звичайної обшивки гіпсокартону, застосувати шумоізоляцію з пінополістиролу товщиною в 5 см.

Як виявилося, згодом, шумоізоляція повністю вирішила проблему, так як шум стояка тепер чути ледве-ледве, та й то тільки в туалеті.

Монтажні роботи виконувалися в такий спосіб:

На стіні розмітив периметр майбутнього короба;
За мітках зібрав з монтажного профілю несучий каркас з вильотом 160 мм, щоб помістився стояк і шар шумоізоляції;

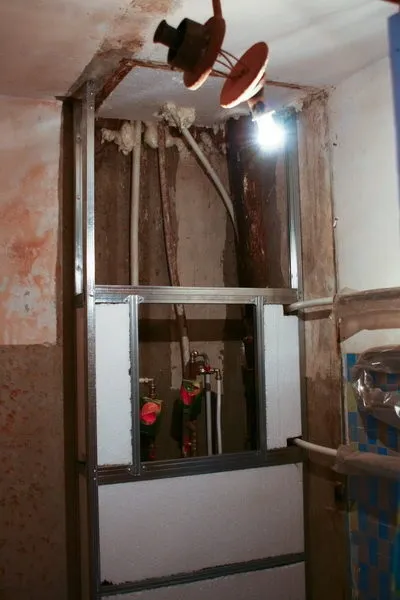

Установка шумоізоляції в каркас

Нарізав пінопласт відповідно до розмірів осередків в несучій каркасі;
Плити в каркас вставлялися зі скрипом, тому клей не знадобився, так як шумоізоляція сама по собі добре трималася;
Гіпсокартон розтрощив на невеликі шматки, щоб простіше було кріпити;

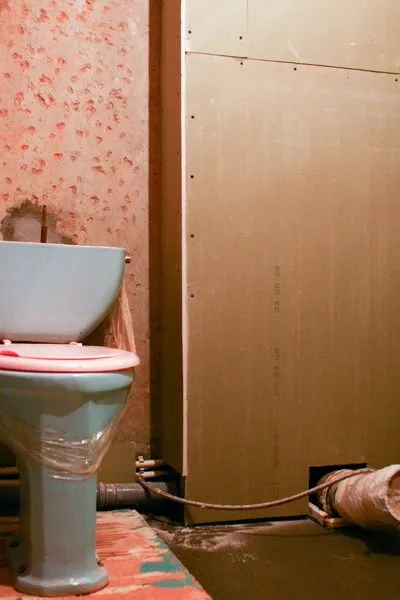

Обшивка гіпсокартоном в нижній частині короба

Заготовки закріпив на несучому каркасі саморізами;

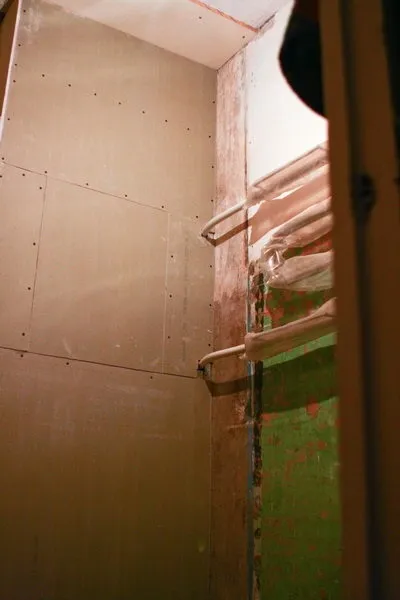

Обшивка в верхній частині короба

Зазори між плитами проклеїти стрічкою серпянкой;
Поверхня короба покрив водостійкою ґрунтовкою в два шари з перервою на висихання попереднього шару;

Укладання плитки на гіпсокартон

На поверхню короба згодом була покладена настінна плитка.

Способи фінішної обробки гіпсокартонних конструкцій

Тепер, коли ви дізналися, як заховати труби за допомогою листів гіпсокартону, розповім про способи фінішної обробки готових конструкцією.

Навіщо потрібна фінішна обробка?

По-перше, обробка дозволяє захистити гіпсокартон від вологи;
По-друге, за допомогою обробки можна приховати огріхи, допущені при монтажі;
По-третє, обробка дозволяє оформити гипсокартонное спорудження в тон інтер'єру приміщення.

Серед способів обробки доводилося використовувати наступне:

Полімерна стільниця товщиною до 10 мм укладена на клей і двосторонній скотч;
Обклеювання гидрофобной ПВХ плиткою;
Укладання настінної керамічної плитки;
Нанесення фактурної штукатурки з додаванням до складу суміші рідкого скла.

Кожен з перерахованих способів захистить гіпсокартон від вологого повітря. Тому ці способи з однаковим успіхом можна застосувати в ванній в туалеті, в кухні і в передпокої.

Матеріали для обробки комунікацій

Наведу як приклад використовувані типи гіпсокартону і їх орієнтовну вартість:

ГКЛ - звичайний матеріал з поверхнею світло-сірого кольору і синьою маркуванням;
ГКЛВ - вологостійкий лист з поверхнею світло-зеленого кольору і синьою маркуванням;
ГКЛВО - вогнестійкий і вологостійкий матеріал з поверхнею світло-зеленого кольору і червоною маркуванням.

Що і для чого вибрати?

ГКЛ - для застосування в вітальні, спальні і дитячій кімнаті;
ГКЛВ - для використання в санвузлах і прихожих;
ГКЛВО - для кухні.
