Установка розетки у ванній кімнаті 7 головних правил

Коли середньостатистичний Украінанін заселяється в нову квартиру або планує ремонт старої, він розуміє, що установка розетки у ванній кімнаті - одна з найбільш найперших завдань. Часто однієї справа не обмежується. Отже, чи можна зробити це самостійно?

Без розетки біля умивальника не обійтися. Зручно мати поряд, перед очима і програмний пристрій електричної теплої підлоги

Підключення в приміщенні з підвищеною вологістю можливо тільки через пристрій захисного відключення (УЗО) з струмом спрацьовування не вище 30 мА. Альтернатива УЗО - розділовий трансформатор. Максимальну, подвійний захист забезпечить установка обох пристроїв одночасно (справа добровільна, цього норми не вимагають).

УЗО відключить електроживлення в разі: витоку на корпус електроприладу; короткого замикання, дотику людини до струмоведучих елементів

При трижильний електропроводці повинно мати підключений заземлюючий контакт (захисний нуль TN-S). На жаль, не у всіх старих будинках є заземлення. УЗО і захисний трансформатор зможуть працювати без нього, але рівень захисту буде нижче. Всі струмопровідні елементи (сталевий водогін, чавунна каналізація, труби і прилади опалення, якщо вони є, чавунна ванна, душовий піддон і т.д.) повинні бути заземлені.

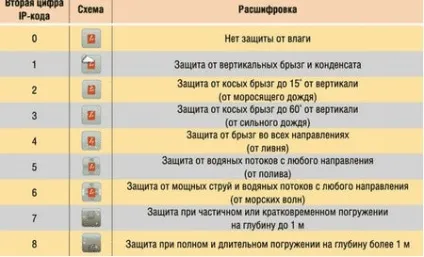

Всі електроприлади, в тому числі і розетки, мають маркуванням типу IPXY, що вказує клас захисту від пилу (X) і вологи (Y). Для ванною і душовою необхідно, щоб захист від вологи Y була не нижче класу 4. Більшість розеток для ванної відповідають стандарту IP44.

Прокладати електропроводку рекомендується приховано, але допускається відкрито, за умови, що всі місця з'єднань дроти будуть ретельно заізольовані. Не можна прокладати в сталевих трубах, металлорукаве. Забороняється кріплення проводу металевими скобами без ізолюючих прокладок, самі скоби повинні мати корозійностійке покриття. Наявність розгалужувальних коробок в санвузлі не допускається.
Повинні розташовуватися не ближче 60 см від заземлених елементів сантехнічного обладнання: сталевих, чавунних ванн, умивальників, трубопроводів.
Чи не ближче 60 см від дверцят закритою душової кабіни.
Мінімальна висота - не менше 130 см від рівня підлоги.

«Правильна» розетка має спеціальне вологозахищені виконання

Пункт 7.1.47 ПУЕ говорить, що душова ділиться на чотири зони, до яких пред'являються різні вимоги з електробезпеки:

Зона 0 - всередині ванни, душа, умивальника. Допускається розміщувати електроприлади напругою 12В стандарту IPX7 з джерелами живлення поза межами зони, розетки розміщувати не можна.
Зона 1 - безпосередньо над або під душем, умивальником, біде. І в радіусі 0,6 метра навколо ріжка душа без піддона. Про гнучкий шланг укладачі наших норм забули, ну да ладно. Тут можна розміщувати водонагрівачі, світильники класу захисту не нижче IPX5, обов'язково з підключенням захисного нуля. Розетки тут бути не повинно: водонагрівач можна підключити безпосередньо до електропроводу через герметичний вхід.
Зона 2 - знаходиться на відстані до 60см далі від зони «1». Можна розміщувати світильники IPX4, вентилятори.
Зона 3 - простір душовою, що знаходиться на відстані до 2,4 метра від зони «2». Розміщують прилади стандарту IPX4, підключені через УЗО або трансформатор, із заземлюючим контактом.

Схема підключення ПЗВ

За межами зон підвищеної небезпеки допускається установка в звичайному виконанні IPX1, розміщення розгалужувальних коробок, пристроїв управління. Вимога підключення через захисні системи зберігається.

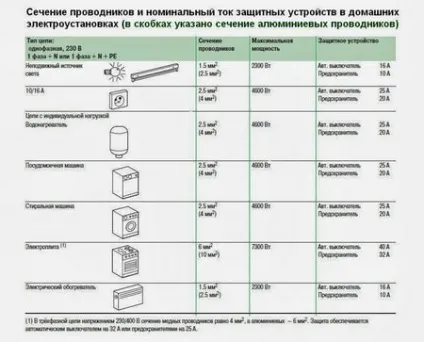

Таблиця підбору перетину кабелю.

Ми вирішили встановити собі новеньку ванну і найняли робітників, яких дешевше і вони, крім усього іншого, встановили на наше замовлення розетку у ванній, потрібну для зручного гоління машинкою. Але примудрилися встановити так, що дроти до неї йдуть не за чіткими лініями, а незрозуміло як, найкоротшим шляхом. І тепер розетка поламалася, а полагодити ми не можемо так як не пам'ятаємо, де дроти. Що робити?

Шукати провід в стіні. Якщо провід під напругою, то можна знайти "безконтактним тестером напруги", який продається в магазині за 80р. Є професійні монітори, так само можна спробувати точним металошукачем, який розрізняє провідність різних металів.

Я робив все це сам. Ну тут питання, коли робиш ванну з нуля, то звичайно провести розетки особливих труднощів не складе. А ось в стару ванну вмонтувати її я б сам і не здогадався як це правильніше зробити. У мене в кімнаті їх чотири, дві з яких зайняті постійно (бойлер і обігрівач).
Сильно переживаю за розетку так що біля умивальника. Його ще не встановив, але ось думаю що розетку приробив дуже близько до неї. Дилема: переробити або не потрібно?
