Установка насоса в систему опалення правильний підбір і монтаж приладу

Традиційна гравітаційна система опалення, в якій теплоносій рухається природним чином, має низку істотних недоліків. Це нерівномірний і неодночасно прогрів приладів опалення, складність адекватного регулювання температури по окремих зонах, необхідність застосування трубопроводів великого діаметру, обмеження по протяжності і кількості радіаторів. А також низька економічність. Установка насоса в систему опалення, за умови, що вона зроблена грамотно, допомагає усунути згадані недоліки.

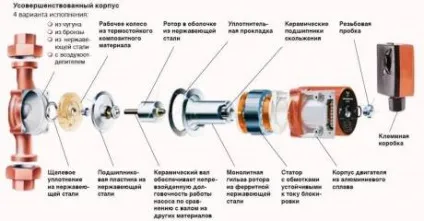

Помпа для опалення. Цей вид обладнання чутливий до забруднення твердими частинками, а також швидко виходить з ладу при роботі без води. Ні того, ні іншого не слід допускати

Навіщо потрібен циркуляційний насос

Насос системи опалення забезпечує примусову циркуляцію теплоносія по розводить трубах і приладів опалення. Завдяки тому, що в системі створюється тиск, рідина рухається швидше, відсутні застійні зони. Відбувається одночасний прогрів всіх ділянок незалежно від їх віддаленості від котла. Можливе використання систем опалення з високим гідравлічним опором, наприклад водяних теплих підлог. Системи опалення з насосною циркуляцією в змозі обслуговувати будівлі великих площ і високої поверховості, що не під силу гравітаційним. Важливий факт: активна циркуляція теплоносія дозволяє уникнути непродуктивної витрати тепла і помітно знизити витрату палива. Помпа може бути встановлена як в нову, спочатку проектовану як циркуляційних систем опалення, так і в існуючу гравітаційну.

Насос в новій циркуляційної системі

Значна частина сучасних опалювальних котлів вже оснащена циркуляційними насосами. Незважаючи на це, часто потрібно встановити додатковий насос в системі опалення, можливо і не один. Відбувається це з таких причин:

Штатні помпи, як правило, мають невисоку потужність і розраховані на використання в дуже простій системі опалення з мінімальним гідравлічним опором. На практиці таке трапляється рідко і виникає необхідність в установці додаткового пристрою.

У складних розгалужених системах гідравлічний опір контурів може досить помітно відрізнятися і вимагає установки окремих насосів. Наприклад, колектор поверховій розводки труб теплої підлоги, додаткові будови (лазня, хозблок, гараж) приватного будинку завжди оснащуються власними помпами.

Для такої, багатоконтурною схеми опалення, потрібно шість циркуляційних помп

В котельні краще встановлювати основний насос на зворотну магістраль, хоча це не є жорсткою вимогою.

Установка в існуючу систему опалення

Циркуляційний насос для системи опалення може бути вбудований і в існуючу гравітаційну систему. Це підвищить її ефективність, дозволить «зняти» з опалювального котла велику потужність, прогріти далекі від котла ділянки, знизити витрати на паливо.

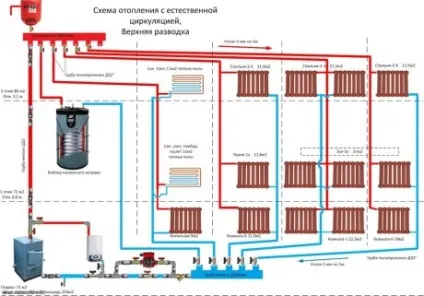

Традиційна система опалення триповерхового будинку, куди для підвищення її ефективності додана помпа. Може працювати як в гравітаційному, так і в циркуляційному режимах

Щоб отримати очікуваний ефект, необхідно дотримати наступні вимоги:

Оптимально визначити місце установки. Краще змонтувати насос в систему отопленіяна зворотної магістралі біля котла.

Рекомендується виконати врізку помпи не пряма в зворотну магістраль, а паралельно через байпас. В цьому випадку його можна буде без наслідків відключити для обслуговування або при відсутності електрики, при цьому опалення продовжить працювати в гравітаційному режимі.

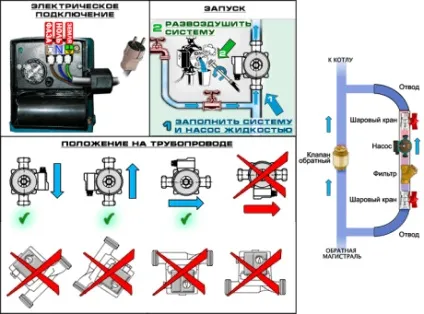

Оптимальна установка насоса - паралельно основній магістралі, на якій бажано розташувати запірний вентиль. Тоді система зможе працювати в двох режимах: як циркуляційному, так і гравітаційному

Немає необхідності в постійній роботі циркуляційного насоса. Він повинен включатися тільки при падінні температури нижче встановленої. Відповідно, потрібно автоматика, яка буде керувати роботою помпи. Для цього можуть використовуватися різні пристрої, від простих реле з термодатчиком до складних контролерів, зав'язаних на автоматику опалювального котла. Тип управління вибирається виходячи з моделі котла та схеми опалення. Заземлення обов'язково!

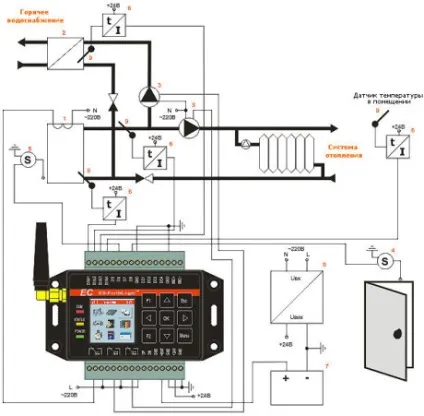

Одна з можливих схем управління циркуляційними насосами

Перед установкою рекомендується видалити з системи забруднення, це можна зробити промиванням. На вході теплоносія в помпу рекомендується поставити фільтр, який захистить його від бруду. Зауважимо також, що відкрита система опалення з насосом - не найкраще рішення. Через відкритий бак в теплоносій проникає розчинений кисень, в результаті все сталеві елементи руйнуються корозією. Необов'язково, але дуже бажано при установці насоса також замінити відкритий бак на закритий мембранний.

Установку виробляти в суворій відповідності з інструкцією, дотримуватися орієнтацію.

Ось ротора повинна розташовуватися строго горизонтально

При запуску системи стравити повітря не тільки з радіаторів, а й з самого насоса.

Гвинт, розташований на лицьовій частині, призначений для видалення повітря

Підбір насоса для системи опалення повинен враховувати характеристики системи опалення.

Вибір циркуляційного насоса

Витрата (Q) визначаємо за формулою Q = N / (t2 - t1), де:

N - потужність котла;

t1 - температура обратки (в традиційних системах 50-70 ºС);

t2 - температура подачі (75-90 ºС);

Напір (H) вважаємо так: H = R x L x Zf, де:

H - напір в метрах, для закритих систем практично дорівнює висоті системи, вимірюється в метрах;

L - загальна довжина всіх трубопроводів опалення з урахуванням нагрівальних приладів, м;

Zf- коефіцієнт кульових кранів, в загальному випадку можна прийняти 1,3.

Відповідні для вас насоси для систем опалення повинні відповідати напірно-витратних характеристик системи, які були визначені. Орієнтуватися слід не на показники, зазначені в короткому описі, а на графік в технічному паспорті.

У паспорті, що додається до насоса, є графік напірно-витратних характеристик, саме по ньому слід здійснювати підбір
