Установка і підключення магнітоли на ВАЗ-2107 в штатне місце на консолі

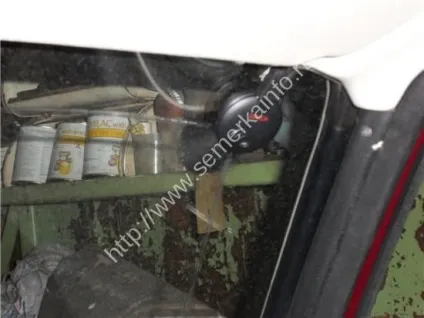

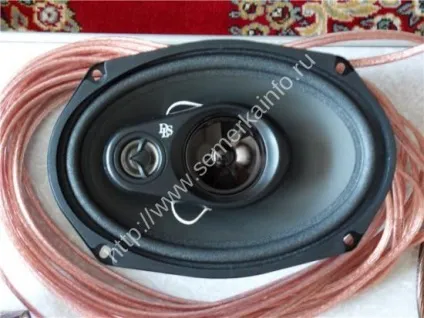

Як тилової акустики в задню полку були придбані пара DLS M1369

Також були куплені акустичні дроти MYSTERY 2.5 кв. мм, силовий кабель MYSTERY 5 кв. мм. запобіжник в корпусі на 15А, роз'єм ISO, клеми для підключення магнітоли до акумулятора:

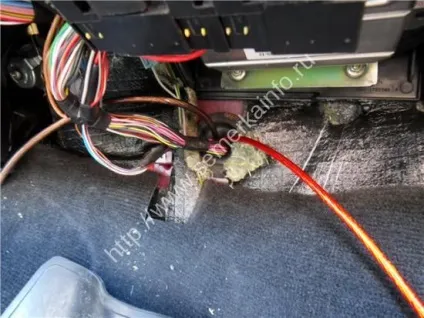

Несемо цей моток проводів в машину, де з підкапотного простору безпосередньо від акумулятора через технологічний отвір в кузові (під блоком запобіжників) заводимо силові кабелі в салон:

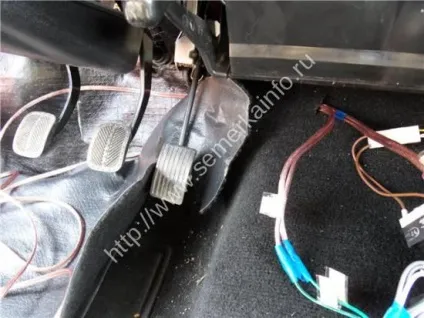

Укладаємо акустичні дроти. Я провів по лівому борту, щоб уникнути зайвих наведень, так як по правому у мене йде штатна проводка. Виводимо кінці через ковролін прямо під консоллю:

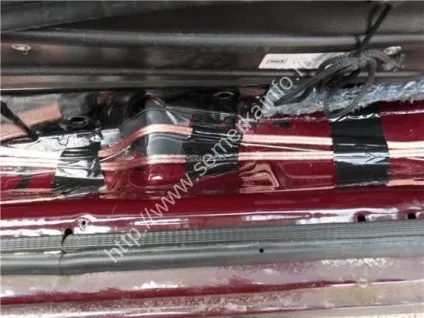

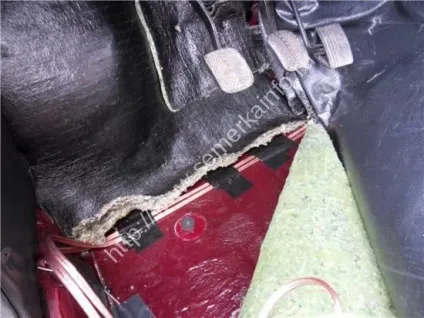

Піднімаємо ковролін, шумоізоляцію та монтуємо дроти, закріплюючи їх скотчем ...

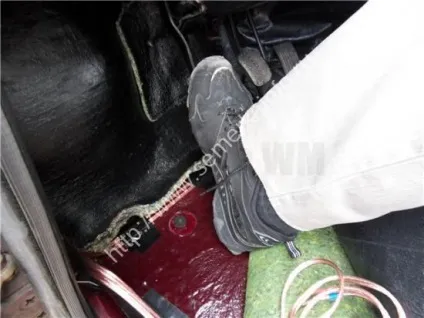

... таким чином, щоб не наступати на них:

Тягнемо проводку для задньої акустики уздовж лівого борту ваз-2107

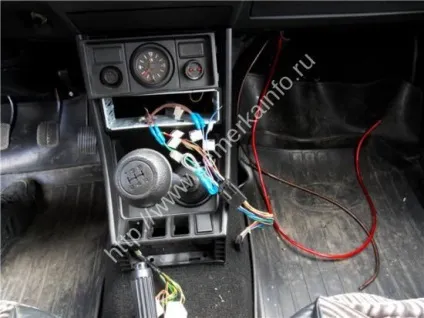

Після чого повертаємося до консолі, встановлюємо її на місце і підключаємо всі проводи:

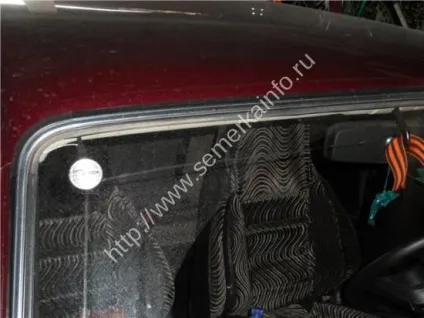

Встановлюємо антену (внутрісалонна BOSCH) і ховаємо провід антени спочатку під верхньою накладкою (на якій протисонячні козирки розташовані), потім під правою стійкою опускаємо їх до магнітоли, не забуваючи прикрутити землю, наприклад, до саморізи накладки, який вкручується в кузов (шматочок заземлення стирчить з під накладки):

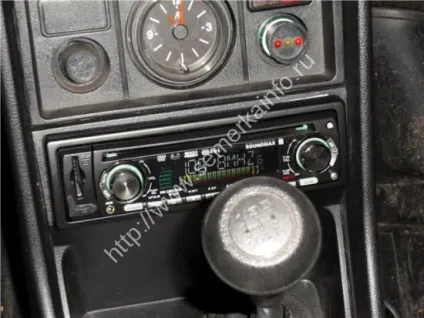

Cтав магнітолу на місце, включаємо і насолоджуємося виконаною роботою!

Ось і все, підключення і установка магнітоли завершені, за умови що ви не полінувалися зробити якісну акустичну полку для акустики можна насолоджуватися якісним звуком. Ще можна виготовити подіуми для колонок в передні двері, щоб поліпшити нашу звукову систему, але про це в наступних матеріалах. За надані фото та опис ми дякуємо нашому форумчанина sergiox з Маріуполя.
