Як зробити електропроводку своїми руками особливості пристрою, матеріали, етапи робіт і поради
Особливості пристрою електропроводки на кухні
Проводка на кухні, виконана за стандартною схемою з однією розподільчої коробкою, далеко не завжди може впоратися з потужністю споживаної енергії кухонними електроприладами. Щоб електрика функціонувала довгий час без перебоїв, необхідний тонкий підхід до її пристрою:
- Ще коли схема майбутньої проводки знаходиться на етапі планування, варто врахувати, що для освітлення і для розеток повинні бути різні гілки електропроводів. На кожну гілку варто запланувати автоматичний вимикач.
- Для електроприладів з великою потужністю, розрахованих на постійне або тривале функціонування, слід провести окрему гілку електромережі і забезпечити її пристроєм захисного відключення. УЗО здатне зробити кухню цілком безпечною і оберегти проводку від витоків електроструму.
- Якщо з яких-небудь причин на кухні може стояти тільки одна розподільна коробка, введення повинен бути потужним у вигляді трьохжильного кабелю з перетином 4 мм 2.
- Прилад потребує заземлення - це не тільки гарантія безпеки при надзвичайних ситуаціях, а й запорука довгострокової служби проведеної мережі і використовуваного кухонного електроустаткування.
Пристрій електропроводки: етапи підготовки
Підготовчий етап включає в себе визначення типу приміщення і підрахунок сумарної потужності планованої навантаження і обираних проводів. Також на етапі підготовки розробляється чітка схема електропроводки, по якій вже і планується розводка.
Для кухонного приміщення, як і для будь-якого іншого, існують певні норми і правила, нехтувати якими не слід. Навіть маючи кухню невеликій площі, можна виконати всі необхідні норми і приписи.
Від правильного виконання всіх вимог і норм залежить, наскільки безпечна буде електрика в приміщенні.
- Визначення типу приміщення. Перед пристроєм електропроводки необхідно визначити характер приміщення. Кухня, як правило, відноситься до приміщень підвищеного вмісту вологи: рівень вологості в ній може досягати 60%.
- Сумарна потужність споживаної енергії. Розводка проводки в кухонному приміщенні ще на етапі планування повинна відповідати всім загальноприйнятим нормам. Розрахунок споживаної енергії виробляється на основі інформації про номінальну потужність всіх кухонних електроприладів. Загальна сума в рідкісних випадках може перевищити 15 кВт.

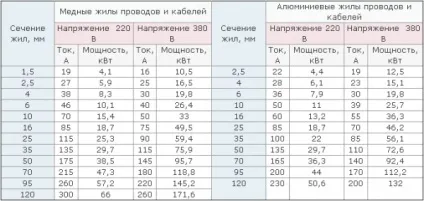

- Вибір кабелю. Кабель вибирається виходячи з максимальної потужності споживаної енергії за параметрами, наведеними в таблиці на фото:
Навіть якщо будинок не заземлений (що буває вкрай рідко), електрика на кухні повинна проводитися трижильним кабелем (на випадок майбутнього ремонту електропроводки в усій квартирі з дотриманням всіх приписів).

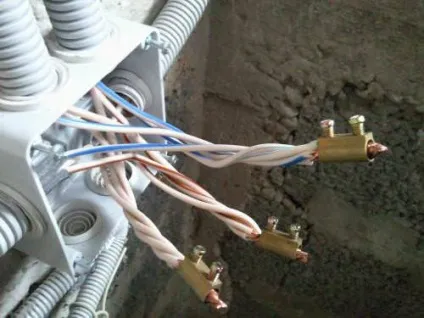

Розводка електропроводки і контактних з'єднань
Розміщення розеток
Схема установки розеток, вимикачів і монтажу силових ліній залежить від кількості і розташування планованих електроприладів:
На кабель з перетином 2,5 мм 2 можна встановити не більше 8 розеток електроживлення.
- У робочій зоні не можна розташовувати розетки над варильною поверхнею і над раковиною (за винятком мережі живлення для витяжки, яка встановлюється на висоті 2 м від підлоги). Розетки над робочою поверхнею повинні бути розміщені на рівні 25 см від рівня стільниць.
Не варто встановлювати розетки в важкодоступних місцях (за шафками або під стільницями), щоб не ускладнювати зручність використання кухонного електроустаткування.
- Якщо в проекті запланована установка електроплити, для неї повинна йти окрема лінія. Чим більше в її вузлі з'єднань, тим більша ймовірність вигоряння всього вузла. Не варто планувати пряме підключення електроплити через клемники, так як це може принести деякі труднощі при виникненні надзвичайних ситуацій.
Розетки потрібно вибирати з заземлюючим контактом і захисними шторками.
- Якщо на кухні планується установка пральної і посудомийної машин, мережа електроживлення для них розміщується близько комунікаційних труб.
Для вбудованої техніки розміщення розеток краще планувати не за приладами, а збоку їх, щоб до мережі електроживлення був вільний доступ.
Електрика на кухні повинна бути змонтована так, щоб в подальшому використання подовжувачів було повністю виключено.
Обов'язковою мірою безпеки для приміщень підвищеного вмісту вологи є підключення всіх струмопровідних елементів і корпусів електроприладів через контур вирівнювання потенціалів до заземлення електричної проводки. Цей захід обережності дозволить уникнути можливих ризиків ураження електрострумом.
електрика освітлення
Для сучасної кухні, як правило, одного світильника не досить. Крім основного джерела світла планується місцеве освітлення робочої і обідньої зони, підсвічування елементів меблевих конструкцій.
Для освітлювальних приладів повинна бути підведена окрема лінія електроживлення.
Над варильною поверхнею світильники розміщувати не рекомендується. В якостей підсвічування для плити, як правило, злучити вбудоване підсвічування на витяжці.
Монтаж кухонних електропроводки
Коли етап планування і вибору матеріалів завершено, можна приступати до монтажу електропроводки своїми руками. Безпосередньо сам процес можна розділити на кілька етапів:
На стінах і стелі за допомогою точних розрахунків і будівельного олівця необхідно зробити розмітку, згідно з якою буде прокладена електрика. Найчастіше проводка на кухні прокладається прихованим способом - укладається в спеціальні канали (штроби) і маскується фінішним шаром штукатурки.
Штроби електропроводки повинні розташовуватися під стелею, повертаючи під прямим кутом до місць запланованих розеток на стінах. Це необхідно для швидкого знаходження проводів під час ремонту або заміни електропроводки.
Штроблення стін
Згідно розмітці в стінах проробляються канали під дроти і отвори під підрозетники. Канали можна руйнувати за допомогою штроборізи, болгарки або перфоратора з насадкою - долотом. Отвори для підрозетників можна виконати своїми руками круглої коронкою, буром або зубилом і молотком. У отримані отвори поміщаються подрозетники.
прокладка проводів
Правильно провести електропроводку своїми руками досить складно, не маючи певних навичок. Але якщо дотримуватися певного порядку, електрика на кухні не здасться таким складним завданням.
Необхідно провести такі роботи:
- У штробах насверливаем отворі на відстані 35 - 40 см по 7 - 8 мм в діаметрі. Підготовлені дроти заводяться в гофротрубу, яка поміщається в штроби згідно зі схемою і закріплюється за допомогою пластикових дюбелів-скоб.
Замість дюбель-скоб можна скористатися дюбелями швидкого монтажу, фіксуючи гофру дротом.
- Після того як всі гофри зафіксовані в штробах, конструкція закладається розчином алебастру або шпаклівки.
завершальний етап

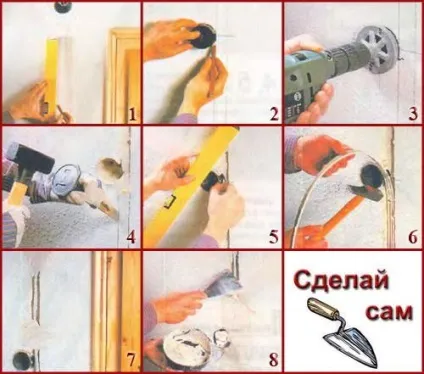

На завершальному етапі встановлюються розетки і вимикачі, і проводка підключається до мережі:
- В технологічні отвори підрозетників заводяться дроти і виводяться назовні.
- За допомогою будівельного рівня підрозетник вирівнюється і фіксується гвинтами. Потім місце кріплення підрозетника замазується розчином.
- Установка розеток і вимикачів, а також і підключення до мережі, проводиться вже після оздоблювальних робіт. Виведені дроти зачищаються і підключаються до клемним колодкам. Розетка або вимикач кріпиться до підрозетників за допомогою саморізів, що містяться в комплектації і зверху надягають пластикові накладки.
Проводка на кухні в стилі «зроби сам» може бути виконана якісно і надійно своїми руками, якщо на всіх етапах її облаштування слідувати елементарним правилам.
