Ушп фундамент технологія будівництва своїми руками (покрокова інструкція), правильне пристрій

Будівництво фундаментів за технологією утеплена шведська плита (УШП) - складне і відповідальне завдання. яка вимагає знання і ретельного дотримання технології.

Ціна помилки в цій справі - деформації, перекоси або руйнування споруди, які можуть трапитися раптово.

Тому важливість володіння докладними і точними відомостями про правильне зведенні підстави важко переоцінити, і будь-яка можливість отримати будь-яку інформацію повинна бути використана сповна.

Загальна інформація

Фундамент УШП - це окремий випадок плитного підстави. так званої плаваючою плити.

Будівництво УШП полягає в розташуванні на рівній ділянці потужної залізобетонної плити, яка, в силу великої площі, має низький питомий тиск на грунт. В результаті така основа просто переміщається разом з переміщеннями грунту, не відчуваючи деформацій.

Особливістю УШП є наявність досить товстого шару утеплювача між грунтом і плитою, повністю відтинає її від контакту з підкладкою.

Важливо: така конструкція робить неможливим теплообмін між грунтом і фундаментом, чому значно підвищується теплопостачання будівлі. При цьому всі комунікації розташовані в товщі плити, там же влаштований тепла підлога.

Говорячи про фундамент шведська плита: технологія робіт забезпечує вдале розміщення великої кількості труб, вироблене при будівництві фундаменту, але в той же час таке рішення виключає доступ до труб в разі якихось несправностей. Крім того, в силу особливостей конструкції, немає можливості побудувати підвал. Проте технологія УШП гідно оцінена будівельниками і набирає все більшої ваги серед населення. Це відбувається завдяки поєднанню переваг і недоліків.

конструкція

УШП відноситься до мелкозаглубленним плитних фундаментів. що означає відсутність глибокого котловану. Звичайно потрібно поглиблення близько 40-50 см, тобто треба зняти верхній шар родючого грунту, щоб виключити зростання рослин, що викликає руйнування підстави.

Поглиблення викопується приблизно на метр з кожного боку більше, ніж належить за кресленнями споруди. Периметр поглиблення обладнується додатковою канавкою, в яку укладається дренажна труба для відводу води з підготовчих шарів. Для такого матеріалу, як шведська плита технологія укладання має свої особливості.

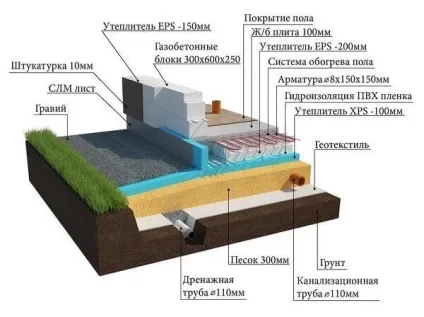

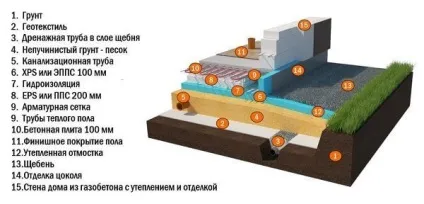

Правильне пристрій УШП передбачає такі дії, як підготовка, яка складається з шарів щебеню і піску, покладених по черзі і ущільнених проливання водою. Потім укладається шар гідроізоляції, засипається ще одним шаром щебеню і починається спорудження опалубки.

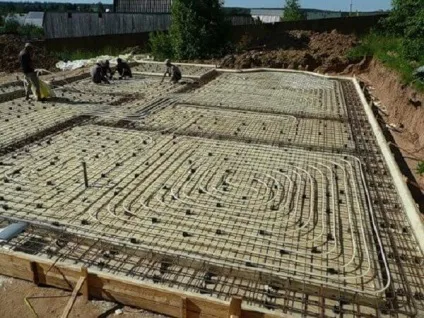

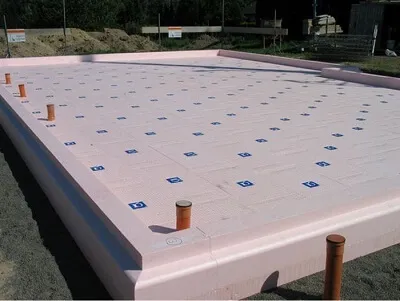

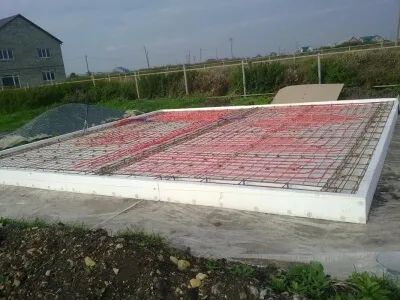

Паралельно з цим розкладається утеплювач для УШП, таким чином, щоб він щільно покривав всю площу і стіни опалубки. Паралельно проводиться армування УШП і монтаж комунікацій і теплої підлоги. Після закінчення цих робіт проводиться заливка опалубки бетоном, який повинен бути витриманий до стану первинної кристалізації не менше 2 тижнів.

До відома: слід зазначити, що плита має ребра жорсткості для посилення під несучими стінами.

Розрахунок УШП товщини плити проводиться за методиками, відповідним загальним правилам розрахунків для плитних фундаментів з урахуванням поправочних коефіцієнтів.

Для коректного результату буде потрібно велика кількість даних:

• несуча здатність грунту;
• тиск грунту (навантаження пучения);
• навантаження конструкції (вага будівлі з внутрішнім вмістом і даху);
• дію атмосферних опадів - вага снігу в зимовий період, дощові і вітрові навантаження, які повинні витримати блоки для УШП.

Роблячи УШП фундамент: технологія роботи має на увазі наступне - для отримання більш точних даних про властивості грунту потрібні дані про глибини залягання водоносних горизонтів і сезонних змінах рівня ґрунтових вод.

Важливо! Необхідно врахувати, що робота з цими даними непроста, як і їх отримання, самостійний розрахунок УШП може виявитися непосильним завданням. У всякому разі, фахівці настійно радять звертатися з такими проблемами до професіоналів.

В крайньому випадку можна використовувати онлайн-калькулятор, яких досить багато в мережі, але для отримання більш вірного результату слід перевірити його за кількома подібним калькуляторах. Всі вони працюють за різними методиками, і порівняння розрахунків допоможе визначитися з найбільш правильним рішенням.

Технологія будівництва УШП: покрокова інструкція

Для того щоб звести УШП фундамент своїми руками, буде потрібно виконати наступні операції:

Таким чином монтується утеплена шведська плита своїми руками.

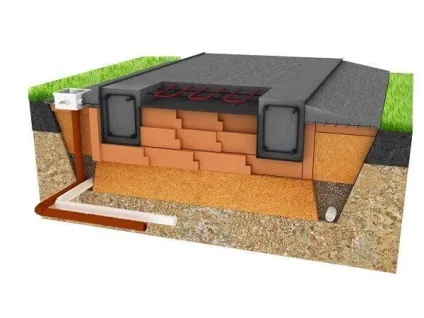

Утеплення шведська плита з високим цоколем

Одним із суттєвих недоліків УШП є низьке розташування підлоги першого поверху над землею.

Цей недолік частково усунемо за допомогою зведення високого цоколя, тобто, споруди цокольного поверху, що піднімає рівень першого поверху до більш прийнятних значень.

Досягається це збільшенням товщини підсипки при підготовчих роботах, будівництвом по периметру ділянки стіни, утепленою зовні ЕППС.

Таким чином, виходить, що утеплює шведська плита технологія укладання якої ідентична звичайному способу.

Якихось великих значень не досягти, так як вийде просто додатковий поверх, різниця висот дозволяє лише збільшити комфортність сприйняття жителями.

До відома: як варіант може бути побудований цокольний поверх, тобто споруджена додаткова плита над основною на висоту близько 2 м. У цьому випадку основна плита може бути заглиблена сильніше в грунт, а комунікації можуть бути введені звичайним чином, без заливання їх в тіло плити .

Тепла підлога також облаштовується на верхній плиті цоколя, що трохи змінює фізику дії УШП, але не принципово. Виходить цокольний поверх, утеплений УШП з погребом (підвал), який може бути використаний для господарських потреб.

На закінчення слід зазначити деяку складність конструкції УШП своїми руками і досить високу вартість фундаменту. Витрати складаються з багатьох факторів, деякі з них можуть бути значно зменшені при наявності певних можливостей і умов. При цьому слід враховувати специфіку застосування для опалення УШП і її внесок в утеплення житла - будинок фактично стоїть на теплому камені, ефективність такого радіатора досить висока.

Крім того, складні геологічні умови ділянки часом просто не залишають вибору, коли всі альтернативні варіанти не працюють або малоефективні. Тому не слід розглядати УШП як дороге винахід, без якого цілком можна обійтися. Це нове покоління. що дозволяє постійну економію на опаленні, в кінцевому рахунку зберігає гроші своєму власникові.
