Ущільнювачі бетону - огляд устаткування механічної дії

В процесі укладання бетонної суміші необхідно не тільки дотримуватися правильну пропорцію піску цементу і води, але і стежити, щоб в цементній масі не з'явилося пустот. Якщо після заливки розчину в ньому будуть утворюватися повітряні кишені, це призведе до зниження щільності складу. У свою чергу, це стане причиною утворення тріщин і руйнування всієї конструкції. Щоб такого не відбувалося, необхідно використовувати ущільнювач бетону.

Як правило, ущільнення виконується за допомогою спеціалізованого обладнання або ж завдяки нескладним маніпуляціям.

Способи ущільнення бетону

Укладання і ущільнення бетонної суміші може бути виконана кількома способами:

пресування

Цей спосіб вважається одним з найефективніших, проте будівельники рідко вдаються до нього з огляду на дорожнечу обладнання. Справа в тому, що преси, використовувані для ущільнення, повинні володіти тиском не менше 10 МПа. Устаткування такої потужності використовується в суднобудуванні, тому нескладно припустити, у скільки воно обійдеться.

центрифугування

В цьому випадку ущільнення бетонної суміші відбувається в центрифузі. У процесі її обертання, розчин з силою притискається до стінок обладнання, а вода (більше 30%) і зайве повітря ефективно «видавлюються» зі складу.

Корисно! Якщо ви застосовуєте технологію центрифугування, то витрата цементу необхідно значно збільшити.

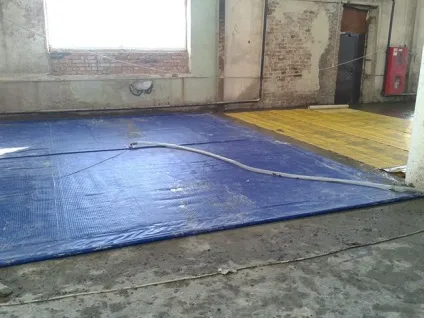

Вакуумирование

Ущільнення маси відбувається за рахунок розрідження повітря. Під сильним тиском з покладеного розчину видаляються всі надлишки, а щільність складу значно збільшується. Однак, таке обладнання може собі дозволити далеко не кожен.

Цей метод ущільнення бетону підійде для обробки невеликої кількості суміші для будівництва власного заміського будинку, битовки або лазні. При ручній обробці бетонної маси абсолютно все робиться своїми руками. Спочатку готується розчин, який замішується не в бетономішалці, а в звичайному кориті. Після цього за допомогою ручної трамбування, штиковкой і інших пристосувань залитий в опалубку бетонний розчин «проколюється» по всій площі з кроком в 5-10 см. Завдяки цьому з маси видаляється весь надлишок повітря і вологи.

Також сюди можна віднести ручну трамбування, яка має на увазі використання саморобних або готових, простих механічних пристроїв для ущільнення важкого бетонного розчину.

Це найбільш прості і дешеві способи самостійного ущільнення бетону.

Якщо вручну працювати немає можливості або площа об'єкта занадто велика, варто розглянути інші способи ущільнення бетонної суміші. Найпростішим і недорогим з них є механічний метод ущільнення, який має на увазі використання обладнання вібраційного типу.

механічне ущільнення

При великих обсягах бетонної суміші, рекомендується використовувати спеціалізовані прилади.

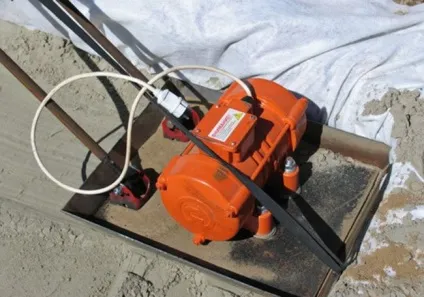

поверхневий вібратор

Ущільнення бетонної суміші вібраторами поверхневого типу, найчастіше застосовується для великих площ і невеликого шару будівельної суміші. Завдяки цьому обладнанню виконується ущільнення:

• плитних підстав;
• підлог;
• підпірних стін;
• гребель;
• дорожніх полотен.

Пристрій цього типу складається і плити, яка з'єднується з вібромеханізмом. Поверхневе обладнання створює вібрації, які проходять на 20-30 см углиб розчину. Цього більш ніж достатньо для того, щоб обробити поверхню невеликої товщини.

Якщо ж висота бетонної основи набагато більше, то виброплиту рекомендується використовувати після обробки внутрішнім вібратором.

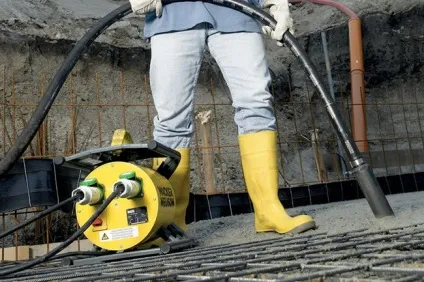

внутрішній вібратор

Глибинний вібратор дозволяє ущільнити бетонну суміш більш ефективним способом, завдяки тому, що в цьому випадку енергія вібрації передається безпосередньо в бетонний склад.

Такі віброущільнювачі для бетону відрізняються простотою управління, вони без проблем використовуються в важкодоступних областях.

Для того щоб застосувати цей пристрій:

• Встановіть його у вертикальне положення.
• Переставляйте вібратор на іншу частину поверхні з кроком 45-75 см.
• Занурюйте пристрій зі швидкістю не більше 2-3 см / с.

Важливо! Глибинний вібратор можна використовувати для розподілу розчину по опалубці, інакше відбудеться розшарування бетону.

Ще одна перевага внутрішнього вібратора - його можна застосовувати не тільки для ущільнення, а й при вирівнюванні поверхні.

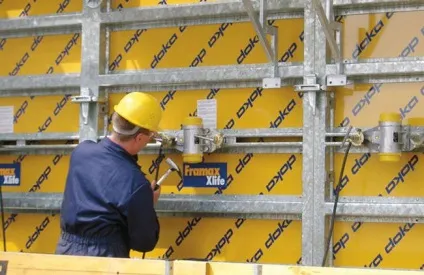

Вібратори для опалубки

Іноді ущільнення бетону вібрацією виконується за допомогою обладнання, яке жорстко фіксується прямо на опалубці. Завдяки коливанням виходить від вібратора, суміш досить швидко і якісно ущільнюється.

Опалубні вібратори найчастіше застосовуються при бетонуванні складних або нестандартних конструкцій.

Важливо! Якщо ви плануєте використовувати вібратор цього типу, необхідно створити дуже жорстку і надійну опалубку, стійку до вібраційних навантажень.

Варто звернути увагу на одну особливість використання такого обладнання - в процесі ущільнення в верхньому шарі розчину утворюються повітряні бульбашки. Для того, щоб позбутися від них, необхідно доопрацювати верхній шар поверхні вручну або за допомогою глибинного вібратора.

Корисно! Всі вібратори бувають пневматичними або з електроприводом. Перший тип вважається більш простим в управлінні і безпечним. Однак пневмооборудование може не витримати низьких температур взимку.

Щоб підібрати найбільш якісне і недороге обладнання для віброущільнення бетону, варто звернути увагу на марку і виробника пристрою.

огляд віброущільнювачі

Будівельники найчастіше віддають перевагу наступним моделям:

Sturm CV7120

Цей вібратор відрізняється довговічністю і високою надійністю. Хоч портативна установка і проводиться в Китаї, вона надходить у продаж під брендом німецької компанії, яка добре зарекомендувала себе на нашому ринку.

Глибинний вібратор Sturm CV7120 оснащений гнучким валом, тому його зручно використовувати при ущільненні бетону для ЖБ стін, підвалів і колон.

Порада! Якщо ваш вибір припав саме на цю модель, то краще відразу купити запасний вал з булавою, так як знайти їх у інших постачальників буде складно.

Вартість Sturm CV7120 становить від 14 000 рублів.

Hervisa Runner Plus 52

Головний плюс Hervisa - це наявність перетворювача напруги і надійний захист від стрибків напруги і перегріву. При цьому вібратор вагою близько 17 кг здатний обробити до 40 м 3 всього за 1 годину. Крім цього агрегат обладнаний надійним приводом і гнучким валом.

Потужність обладнання становить 1500 Вт при частоті вібрацій 12 000 виб / хв. Варто агрегат порядку 109 000 рублей.

Червоний Маяк 98Е

Тим, хто вважає за краще обладнання від українських виробників, варто придбати майданчикові модель Червоний Маяк 98Е. Даний агрегат можна закріпити як на опалубці, так і на плиті, щоб отримати поверхневий вібратор.

Важить Червоний Маяк 22,5 кг, однак при цьому він відрізняється компактними розмірами. Двигун, вал і дебаланси агрегату захищені міцним металевим корпусом.

Червоний Маяк можна використовувати не тільки для ущільнення розчинів, а й для виготовлення вибростолов та іншого обладнання.

Вібратор відрізняється досить маленькою потужністю 900 Вт при частоті вібрацій 3000 виб / хв. Варто агрегат близько 10 500 рублів.

Також позитивними відгуками можуть похвалитися такі моделі, як Wacker Neuson AR 36/3/230 вартістю близько 20 000 рублів, Калібр ВЕР 1500 (від 3000 рублів), Makita BVR450Z (13 500 рублів) і Grost VGB 4000 W (від 17 000 рублів) .

Перед початком використання обладнання необхідно врахувати різницю обсягу суміші до ущільнення і після.

коефіцієнт ущільнення

Перш ніж почати використовувати вібраційне обладнання, необхідно врахувати дуже важливий параметр - коефіцієнт ущільнення бетонної суміші. Справа в тому, що після видалення повітря і надлишків вологи з бетонного розчину, його товщина зменшується.

Готові суміші, які виробляються на заводах, мають КУ 1,02, тобто обсяг бетонної маси зменшується на 2%. Ці вимоги повністю відповідають СНиП.

Якщо говорити про ущільнення асфальтобетону, то його коефіцієнт буде трохи вище. Варто враховувати, що все залежить від консистенції суміші, її зернистості і самого будівельного об'єкта. Як правило, підвищений КУ буває при асфальтування:

• тротураних доріжок;
• відмосток для будівель;
• автострад.

Також в СНиП існує поняття усередненого КУ, який становить 1,05 (близько 5%). Виходячи з цих даних, буде не складно розрахувати обсяг бетону, який вам знадобиться для роботи.

Використання ущільнювача обладнання дозволить поліпшити характеристики бетонної суміші. Якщо у вас немає можливості придбати віброустановці, скористайтеся ручним способом ущільнення.
