Usb-ліхтарик своїми руками
Для ліхтарика я використовував непотрібний USB-штекер, світлодіод (и) і резистор (и), які зняв зі світлодіодним стрічки. Можна використовувати будь-які світлодіоди або лампочки, у кого на що вистачить фантазії (або що виявиться в господарстві).
Схема виготовлення ліхтарика дуже проста, для новачків я викладаю всі подробиці по кроках:

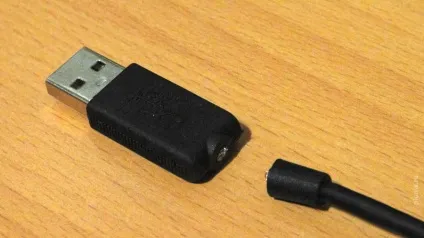

- Відрізаємо роз'єм від непотрібного USB-шнура

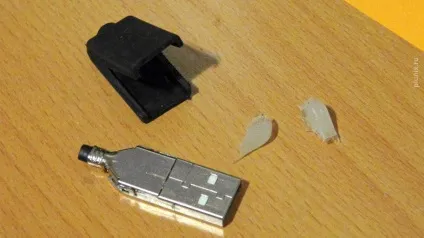

- Акуратно знімаємо гумовий кожух, розрізавши його вздовж роз'єму
- Для ліхтарика потрібно шматочок світлодіодної стрічки

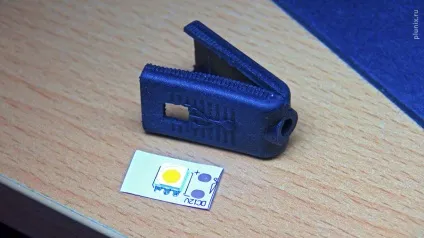

- Прорізаємо квадратний отвір для першого світлодіода
- І для другого (якщо потрібно)
- Відпаюємо дроти від штекера, запам'ятавши, де червоний (+) і чорний (-)
- Перевіряємо світлодіоди, щоб не лажануться в кінці збірки
- Вставляємо світлодіоди в кожух, а на роз'єм капає пару крапель суперклею
- Закриваємо роз'єм і чекаємо, поки світлодіоди зафіксуються на своїх місцях

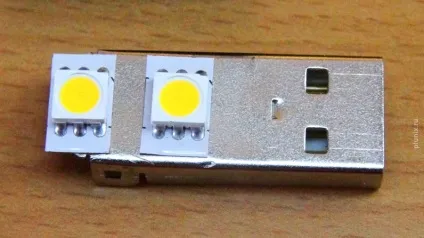

- Відкриваємо кожух (діоди приклеїлися)

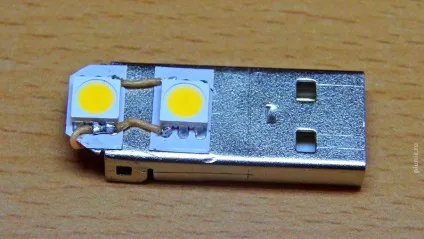

- Споює два діода в паралель
- З'єднуємо діоди з харчуванням через резистор від стрічки - і перевіряємо яскравість

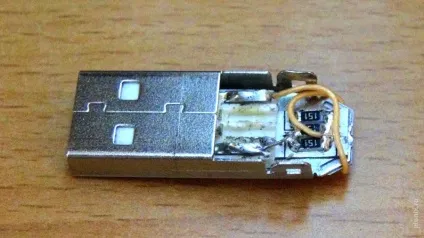

- Коригуємо опір, якщо потрібно (в даному випадку 3 резистора підключені паралельно)
- Щоб товщина роз'єму не збільшилася, всередині кожуха проплавити канавки для проводів і т.п.

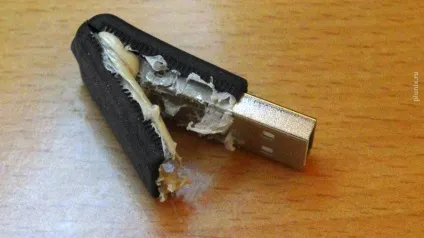

- Середина роз'єму щедро заповнюємо клеєм рідкі цвяхи
- Закриваємо і кладемо під прес хвилин на 20-30
- Роз'єм готовий, залишилося зрізати клей (через добу приблизно)

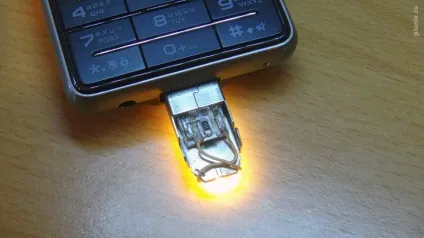

- Перевіряємо - USB ліхтарик працює
Декілька порад
1) Харчування від USB - 5 вольт. Светодиодам, як правило, потрібно близько 3-4 вольт, тому послідовно з ними необхідні резистори.
2) Мінус на світлодіод потрібно подавати туди, де спиляно куточок на корпусі або (в іншій конструкції) на великий майданчик, на якій розташовується кристал. А розпаювання USB роз'єму, якщо ви не запам'ятали, де чорний (-) і червоний (+) провід, можна знайти в інтернеті.
Чим червоно, тим Плюс, як говорила наша преподша з радіотехніки.
3) Перед остаточною збіркою ліхтарика потрібно перевірити температуру світлодіодів. Якщо сильно гріються - обов'язково збільшити опір R (додавши резистор послідовно або збільшивши його номінал). Якщо світить тьмяно - зменшуємо R (для цього припаюємо ще 1-2-3 резистора паралельно поточному).
До речі, цим ліхтариком можна перевіряти наявність харчування на USB-виходах.
